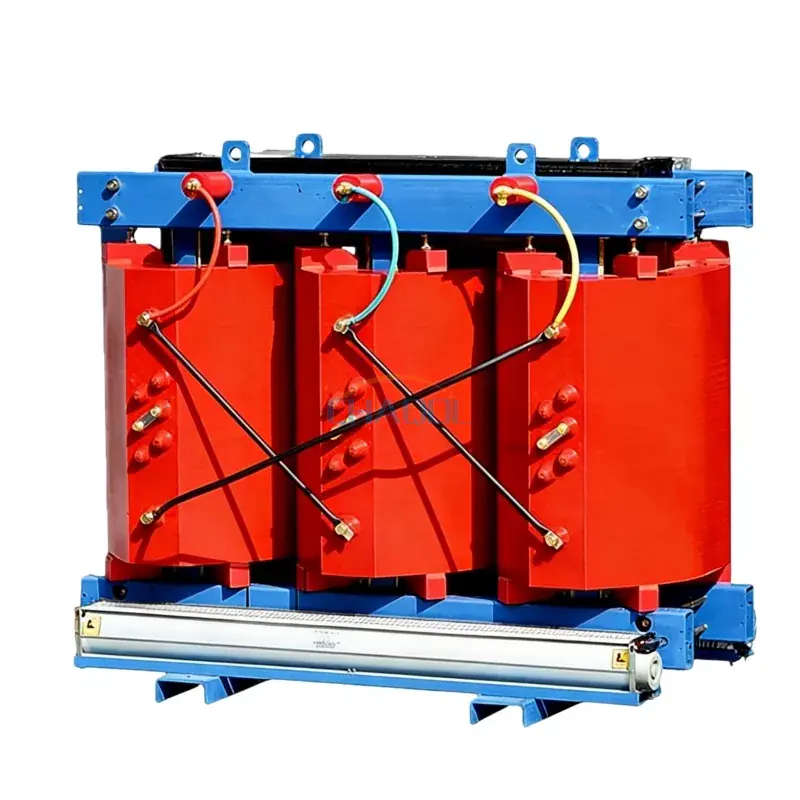

अंकियांग पावर का 10KV अनाकार मिश्र धातु शुष्क प्रकार का ट्रांसफार्मर, मॉडल संख्या SBH15-H-(30-2500)/10, एक ट्रांसफार्मर है जिसमें कोर और वाइंडिंग इन्सुलेट तेल में डूबे नहीं होते हैं। 10KV अनाकार मिश्र धातु ड्राई टाइप ट्रांसफार्मर में दो शीतलन विधियाँ हैं: प्राकृतिक वायु शीतलन और मजबूर वायु शीतलन। प्राकृतिक वायु शीतलन के साथ, ट्रांसफार्मर अपनी निर्धारित क्षमता पर लगातार काम कर सकता है। फोर्स्ड एयर कूलिंग से ट्रांसफार्मर की आउटपुट क्षमता 50% तक बढ़ाई जा सकती है।
|
क्रम संख्या |
नाम |
|
1 |
रिंग्स (जिमनास्टिक) |
|
2 |
हाई-वोल्टेज टर्मिनल |
|
3 |
हाई-वोल्टेज टैप कनेक्टर |
|
4 |
हाई-वोल्टेज कनेक्टिंग रॉड |
|
5 |
आधार |
|
6 |
ग्राउंडिंग पेंच |
|
7 |
हाई-वोल्टेज कनेक्टर |
|
8 |
क्लैंपिंग भाग |
|
9 |
लो-वोल्टेज आउटपुट कॉपर बसबार |
|
रेटेड क्षमता (केवीए) |
रेटेड वोल्टेज (केवी) |
नो-लोड करंट (%) |
हानि (डब्ल्यू) |
प्रतिबाधा वोल्टेज (%) |
आयाम (मिमी) लंबाई * चौड़ाई * ऊंचाई |
||
|
उच्च दबाव |
कम दबाव |
भार रहित |
भार |
भार |
|||
|
30 |
20±2*2.5
|
0.4 |
1.7 |
40 |
600 |
5.5 |
1000*780*1060 |
|
50 |
1.3 |
55 |
960 |
1030*850*1110 |
|||
|
80 |
1.0 |
75 |
1375 |
1060*900*1115 |
|||
|
100 |
1.0 |
90 |
1650 |
1110*910*1170 |
|||
|
160 |
0.7 |
120 |
2420 |
1220*910*1235 |
|||
|
200 |
0.7 |
145 |
2860 |
1290*920*1275 |
|||
|
250 |
0.7 |
165 |
3355 |
1360*920*1310 |
|||
|
315 |
0.5 |
200 |
4015 |
1380*860*1415 |
|||
|
400 |
0.5 |
240 |
4730 |
1510*900*1490 |
|||
|
500 |
0.5 |
290 |
5665 |
1640*900*1545 |
|||
|
630 |
0.3 |
370 |
6820 |
6 |
1740*1120*1550 |
||
|
800 |
0.3 |
450 |
8250 |
2070*1230*1595 |
|||
|
1000 |
0.3 |
530 |
11330 |
2260*1350*1635 |
|||
|
1250 |
0.2 |
620 |
13200 |
2360*1350*1695 |
|||
|
1600 |
0.2 |
750 |
15950 |
2530*1390*1775 |
|||
|
2000 |
0.2 |
900 |
19410 |
2750*1450*1900 |
|||
|
2500 |
0.2 |
1080 |
22220 |
2900*1510*2000 |
|||
