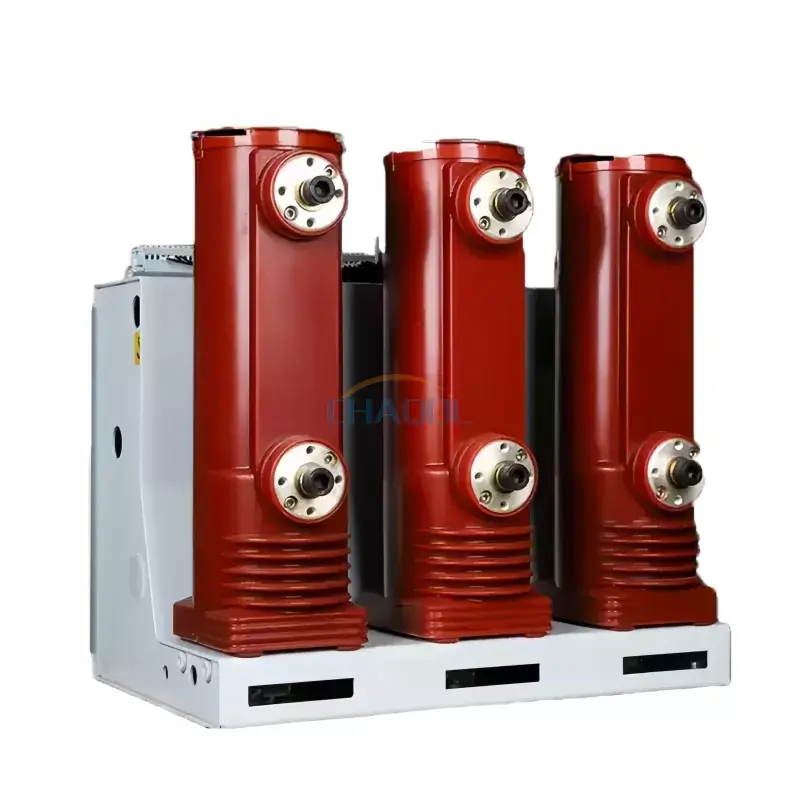

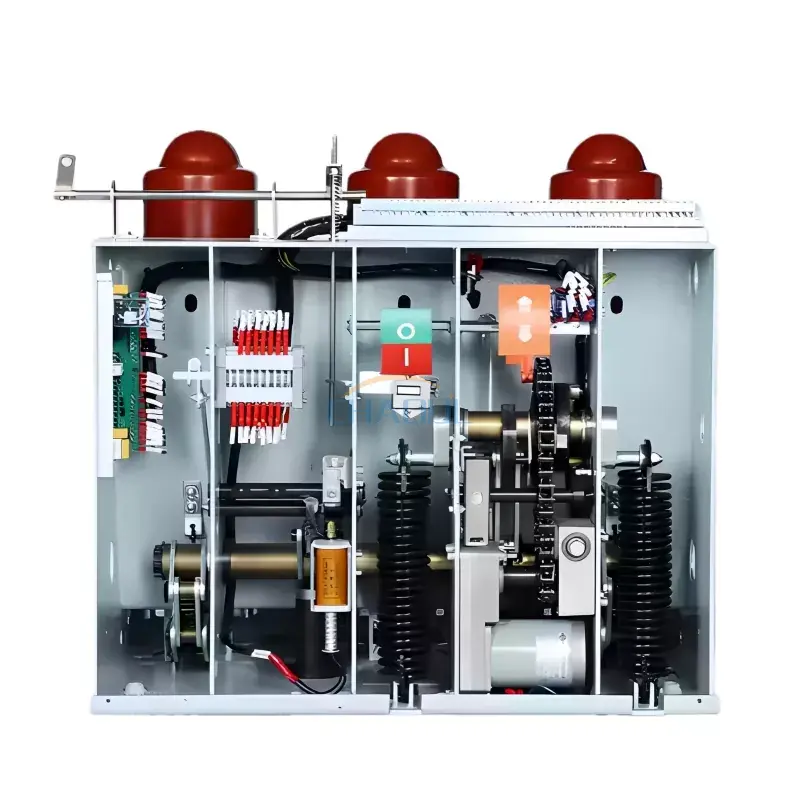

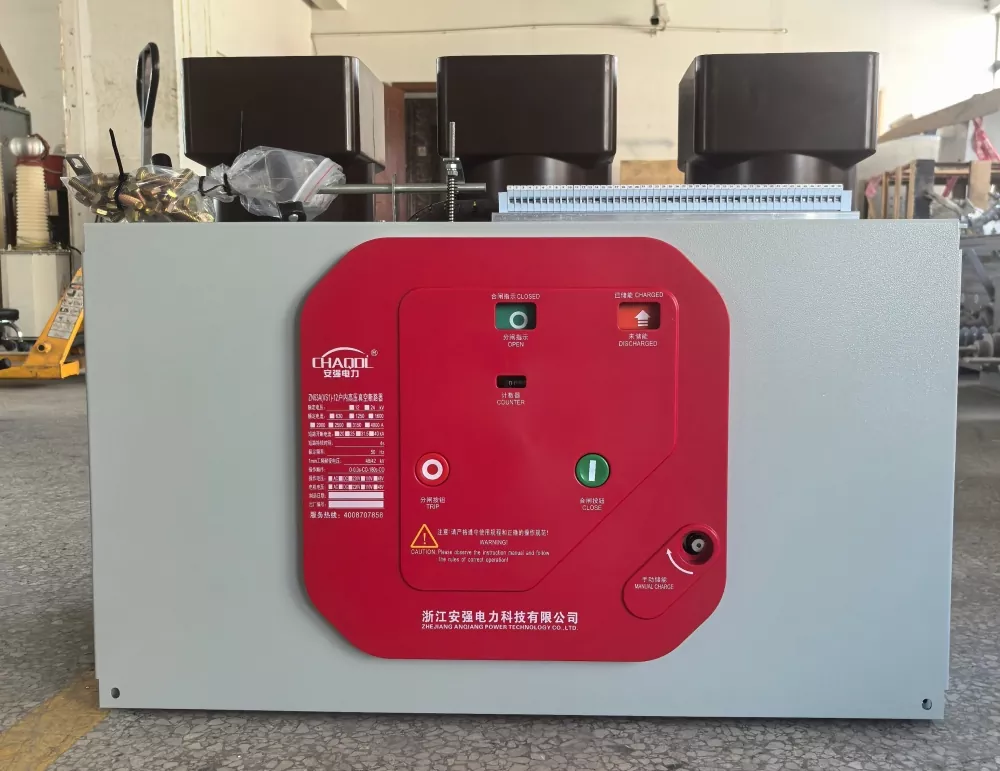

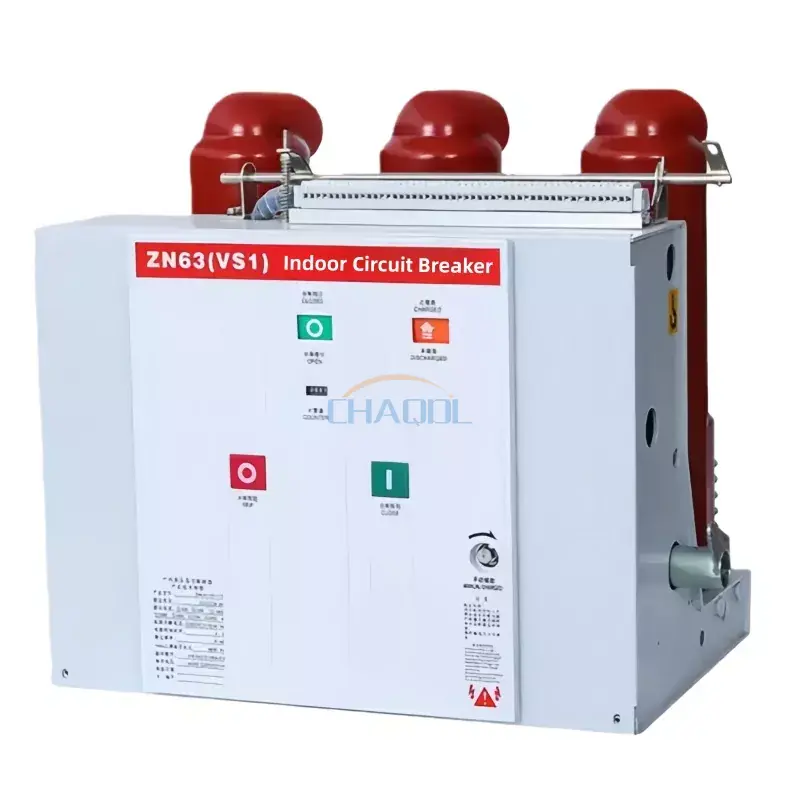

17.5KV फिक्स्ड टाइप इनडोर सर्किट ब्रेकर VET ऑपरेटिंग मैकेनिज्म और सर्किट ब्रेकर के एक एकीकृत डिजाइन को अपनाता है। कुछ मुख्य सर्किट सर्किट ब्रेकर के लघुकरण, उच्च विश्वसनीयता और रखरखाव-मुक्त संचालन को प्राप्त करने के लिए पूरी तरह से सीलबंद कॉलम का उपयोग कर सकते हैं। यह सर्किट ब्रेकर आमतौर पर मेटल-क्लैड निकासी योग्य स्विचगियर में उपयोग किया जाता है और इसका उपयोग XGN बॉक्स-प्रकार के फिक्स्ड इनडोर एसी मेटल-एनक्लोज्ड स्विचगियर में भी किया जा सकता है।
|
रेटेड वोल्टेज |
12/17.5 के.वी |
|
रेटेड आवृत्ति |
50 हर्ट्ज |
|
रेटेड बिजली का आवेग वोल्टेज का सामना करता है (शीर्ष मूल्य) |
75kV |
|
रेटेड कम समय की बिजली आवृत्ति वोल्टेज का सामना करती है (1 मिनट) |
42kV |
|
वर्तमान मूल्यांकित |
630/1250ए |
|
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
20/25kA |
|
रेटेड संचालन अनुक्रम |
O～0.3s-CO-180s-CO |
|
रेटेड सिंगल/बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट |
630/400ए |
|
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट और ब्रेकिंग ऑपरेशन की संख्या |
30 बार |
|
बंद करने का समय |
35-70ms |
|
खुलने का समय (सर्किट ब्रेकर का) |
20-50ms |
|
यांत्रिक जीवन |
10,000 बार |
|
रेटेड ऊर्जा भंडारण क्षमता और ऑपरेटिंग वोल्टेज |
AC220/110 DC220/110 |
|
तीन-चरण स्विचिंग चालू और बंद एक साथ नहीं है। |
≤ 2 एमएस |
|
मुख्य विद्युत सर्किट प्रतिरोध |
≤ 50(630ए )≤45(1250ए) |
1. ऑपरेटिंग तापमान: -10℃ से 40℃ (-30℃ पर भंडारण और परिवहन की अनुमति)
2. ऊंचाई: 1000 मीटर से अधिक नहीं
3. सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं
4. 17.5KV फिक्स्ड टाइप इंडोर सर्किट ब्रेकर उन स्थानों के लिए उपयुक्त है जिनकी भूकंपीय तीव्रता 8 परिमाण से अधिक नहीं है, और आग, विस्फोट, रासायनिक संक्षारण और गंभीर कंपन से मुक्त है।
