24kV साइड माउंटेड वैक्यूम सर्किट ब्रेकर

द24kV साइड माउंटेड वैक्यूम सर्किट ब्रेकर(मॉडल: ZN63A (VS1)-24) एक उच्च प्रदर्शन वाला इनडोर मीडियम-वोल्टेज सर्किट ब्रेकर है जिसे 24kV के रेटेड वोल्टेज के साथ तीन-चरण AC 50Hz पावर सिस्टम के लिए डिज़ाइन किया गया है। यह ऑपरेटिंग तंत्र और वैक्यूम इंटरप्रेटर को एक कॉम्पैक्ट संरचना में एकीकृत करता है, जो सबस्टेशनों, बिजली संयंत्रों, औद्योगिक सुविधाओं और बिजली वितरण प्रणालियों के लिए विश्वसनीय सुरक्षा, स्विचिंग और नियंत्रण प्रदान करता है। विभिन्न स्विचगियर कॉन्फ़िगरेशन को पूरा करने के लिए ब्रेकर फिक्स्ड-माउंटेड और निकासी योग्य दोनों संस्करणों में उपलब्ध है।

उन्नत वैक्यूम रुकावट प्रौद्योगिकी, उच्च यांत्रिक सहनशक्ति और कम रखरखाव आवश्यकताओं की विशेषता के साथ, यह सर्किट ब्रेकर लगातार स्विचिंग ऑपरेशन वाले अनुप्रयोगों के लिए आदर्श है। इसका व्यापक रूप से धातु विज्ञान, खनन, रासायनिक संयंत्रों, कोयला उद्योगों, उपयोगिता सबस्टेशनों और नवीकरणीय ऊर्जा परियोजनाओं में उपयोग किया जाता है जहां सुरक्षित और भरोसेमंद बिजली वितरण आवश्यक है।

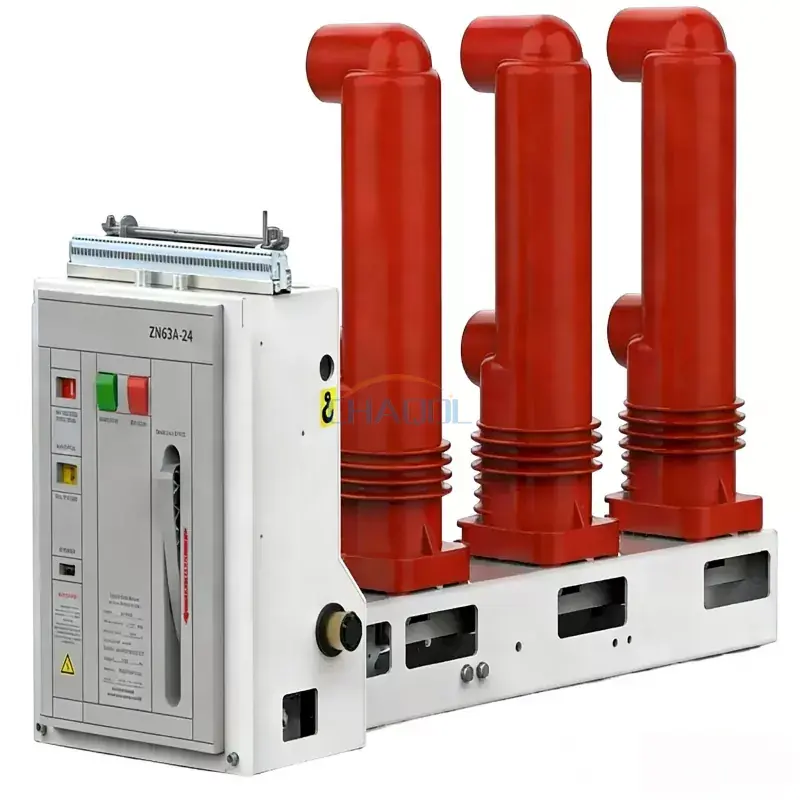

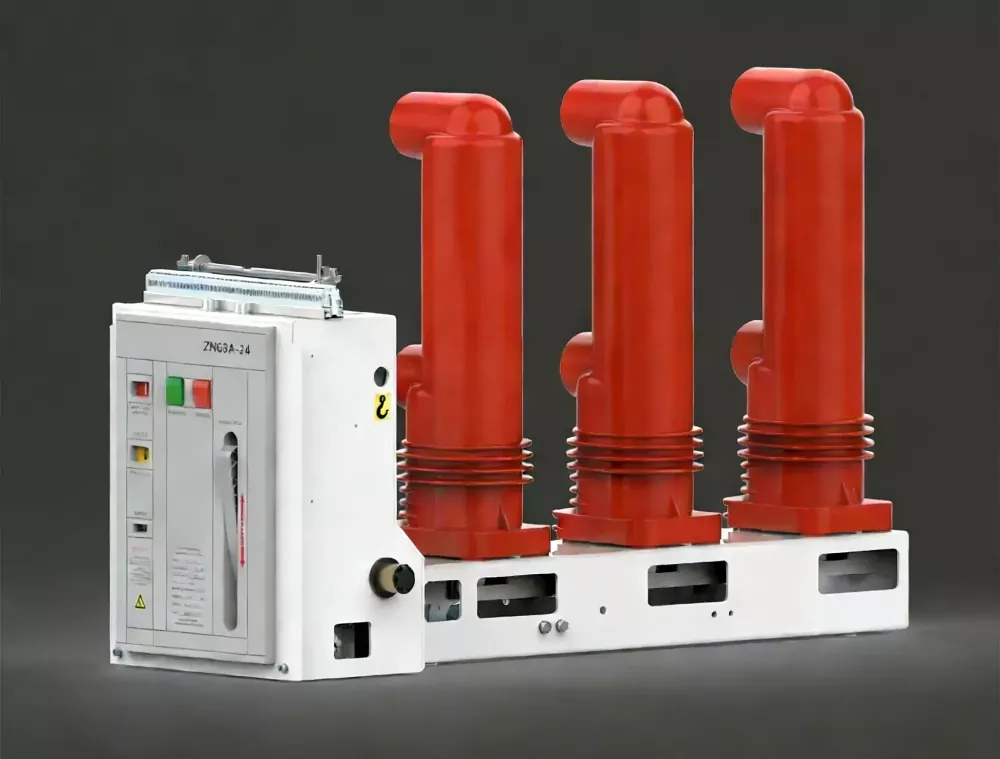

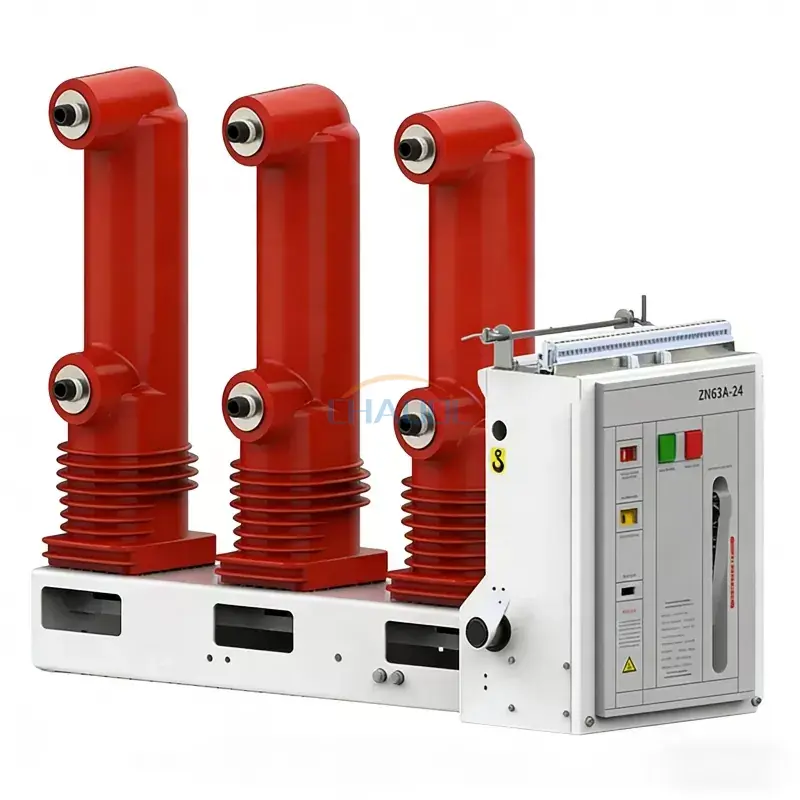

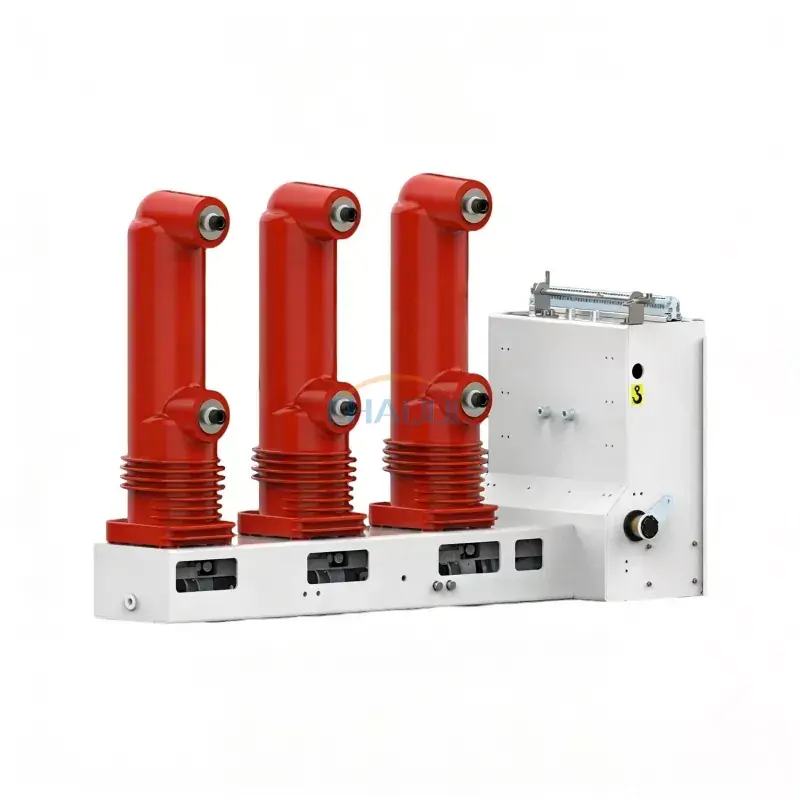

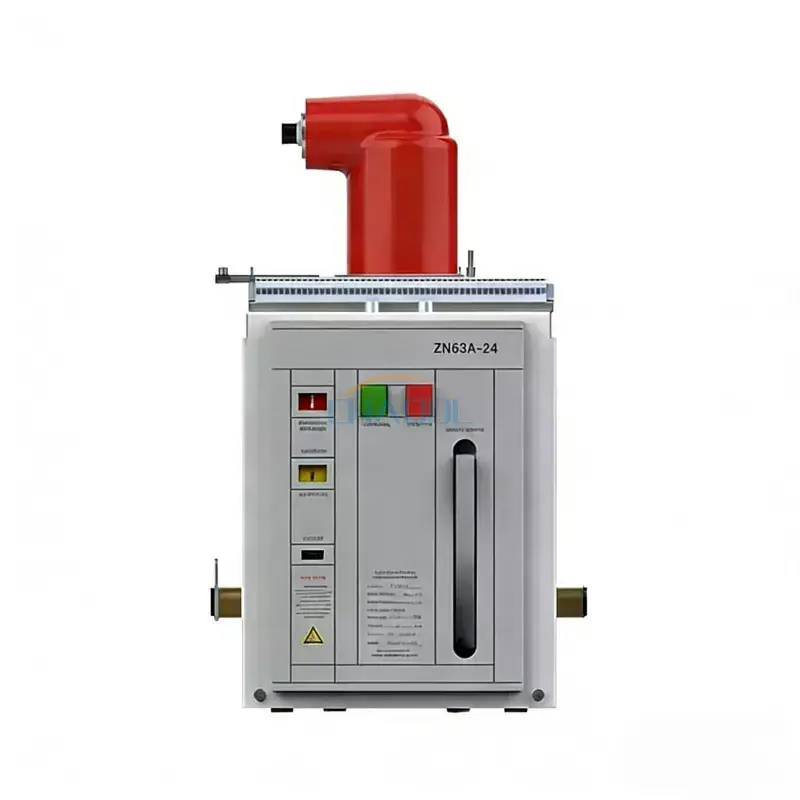

उत्पाद की उपस्थिति

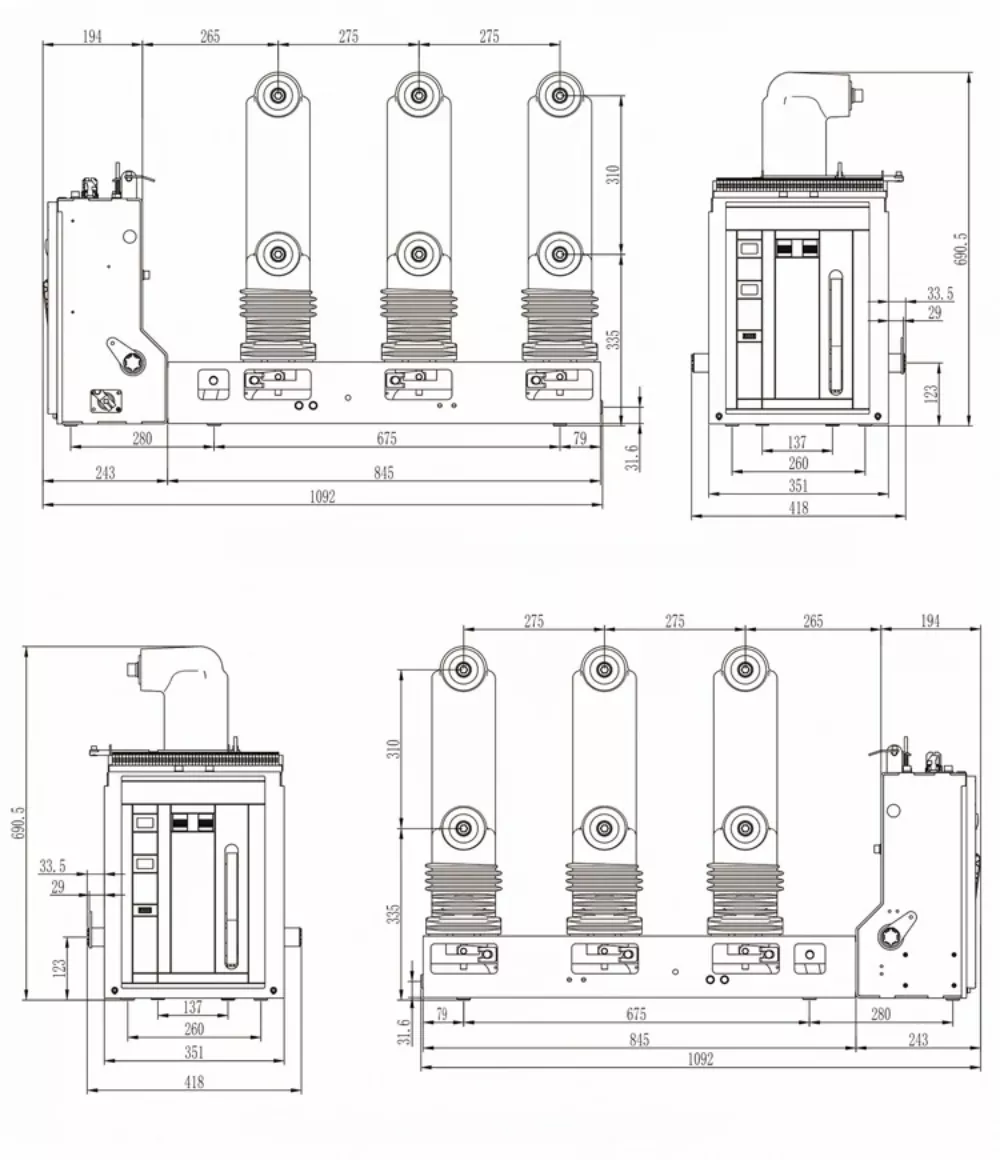

आयाम आरेख

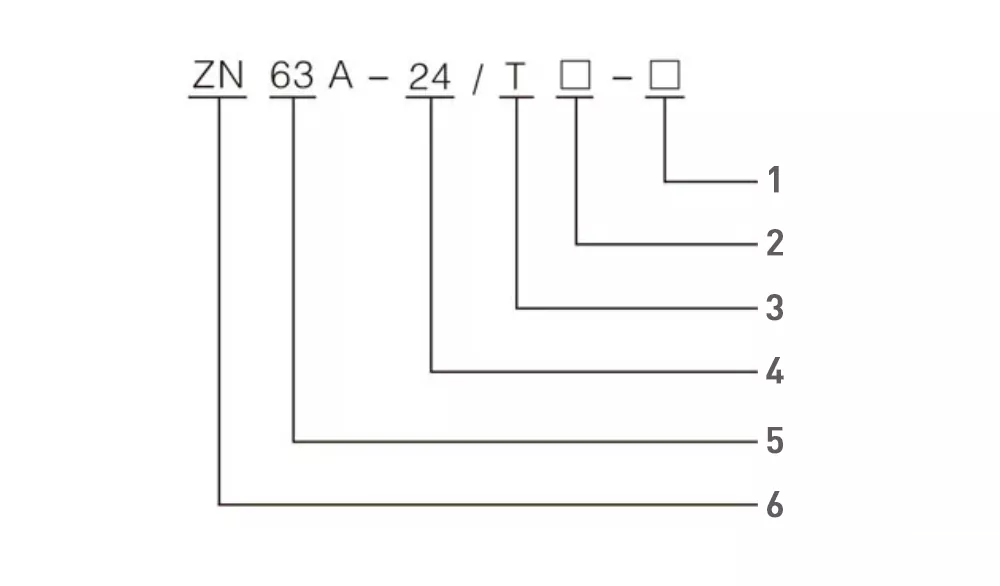

मॉडल की पहचान

• 1 - रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट (केए)
• 2 - रेटेड करंट (ए)
• 3 - संचालन तंत्र
• 4 - रेटेड वोल्टेज (केवी)
• 5 - डिज़ाइन श्रृंखला
• 6 - इंडोर वैक्यूम सर्किट ब्रेकर

उत्पाद की विशेषताएँ

• कॉम्पैक्ट डिज़ाइन और विश्वसनीय ट्रांसमिशन के साथ एकीकृत साइड-माउंटेड ऑपरेटिंग तंत्र।
• कॉपर-क्रोमियम संपर्कों के साथ उच्च-प्रदर्शन वैक्यूम इंटरप्रेटर उत्कृष्ट चाप बुझाने की क्षमता और विस्तारित विद्युत जीवन सुनिश्चित करता है।
• क्षैतिज रूप से व्यवस्थित स्प्रिंग ऑपरेटिंग तंत्र मैनुअल और मोटर चार्जिंग दोनों का समर्थन करता है।
• The 24kV साइड माउंटेड वैक्यूम सर्किट ब्रेकरविभिन्न स्विचगियर प्रणालियों के अनुरूप एक निश्चित प्रकार या निकासी योग्य प्रकार के रूप में स्थापित किया जा सकता है।
• उच्च ढांकता हुआ इन्सुलेशन ताकत, कम वर्तमान चॉपिंग, और उत्कृष्ट शॉर्ट-सर्किट रुकावट प्रदर्शन।
• ठोस एपॉक्सी इन्सुलेशन नमी, यूवी विकिरण, तापमान परिवर्तन, उम्र बढ़ने और प्रदूषण के प्रति उत्कृष्ट प्रतिरोध प्रदान करता है।
• यांत्रिक जीवन 10,000 ऑपरेशन तक, जो इसे बार-बार स्विचिंग अनुप्रयोगों के लिए उपयुक्त बनाता है।
• बुद्धिमान सुरक्षा रिले और सबस्टेशन स्वचालन प्रणाली का समर्थन करता है।

तकनीकी मापदंड

संरचनात्मक डिज़ाइन

सर्किट ब्रेकर एक तीन-चरण पोल संरचना को अपनाता है जो केंद्र-सीलबंद सिरेमिक या ग्लास वैक्यूम इंटरप्रेटर से सुसज्जित है। कॉपर-क्रोमियम संपर्क और अनुदैर्ध्य चुंबकीय क्षेत्र प्रौद्योगिकी ढांकता हुआ पुनर्प्राप्ति और बाधित प्रदर्शन में सुधार करते हुए संपर्क क्षरण को प्रभावी ढंग से कम करती है। एकीकृत स्प्रिंग ऑपरेटिंग तंत्र अपने पूरे सेवा जीवन में न्यूनतम रखरखाव के साथ स्थिर उद्घाटन और समापन संचालन प्रदान करता है।

अनुप्रयोग आवश्यकताओं के आधार पर, खंभों का निर्माण उच्च शक्ति वाले एपॉक्सी राल इन्सुलेशन या सिलिकॉन रबर-लेपित इन्सुलेशन का उपयोग करके किया जा सकता है, जो नमी, संक्षेपण, यूवी जोखिम और कठोर औद्योगिक वातावरण के लिए बेहतर प्रतिरोध प्रदान करता है।

अनुप्रयोग

द24kV साइड माउंटेड वैक्यूम सर्किट ब्रेकरविश्वसनीय सुरक्षा, लगातार संचालन और लंबी सेवा जीवन की आवश्यकता वाले मध्यम-वोल्टेज वितरण प्रणालियों में व्यापक रूप से उपयोग किया जाता है।

• बिजली संयंत्रों
• विद्युत सबस्टेशन
• औद्योगिक विद्युत वितरण प्रणाली
• खनन कार्य
• धातुकर्म पौधे
• रासायनिक प्रसंस्करण सुविधाएं
• कोयला उद्योग
• नवीकरणीय ऊर्जा परियोजनाएँ
• वाणिज्यिक और नगरपालिका बिजली नेटवर्क
• स्मार्ट सबस्टेशन और ऑटोमेशन सिस्टम

परिचालन लागत वातावरण

• परिवेश का तापमान: -15°C से +40°C
• स्थापना ऊंचाई: 1000 मीटर तक (अनुरोध पर अधिक ऊंचाई उपलब्ध है)
• अधिकतम भूकंपीय तीव्रता: 8 डिग्री
• सापेक्ष आर्द्रता: दैनिक औसत ≤95%, मासिक औसत ≤90%
• आग के खतरों, विस्फोट के जोखिम, गंभीर प्रदूषण, संक्षारक गैसों और अत्यधिक कंपन से मुक्त वातावरण के लिए उपयुक्त।

काम के सिद्धांत

द24kV साइड माउंटेड वैक्यूम सर्किट ब्रेकरआर्क-बुझाने वाले माध्यम के रूप में एक सीलबंद वैक्यूम इंटरप्ट्टर का उपयोग करता है। जब फॉल्ट धाराएं उत्पन्न होती हैं, तो संपर्क तेजी से अलग हो जाते हैं, और वैक्यूम चैम्बर इलेक्ट्रिक आर्क को लगभग तुरंत बुझा देता है, जिससे कम से कम संपर्क घिसाव के साथ तेजी से फॉल्ट अलगाव प्रदान होता है। स्प्रिंग ऑपरेटिंग तंत्र के साथ संयुक्त, ब्रेकर विश्वसनीय स्विचिंग प्रदर्शन, उच्च व्यवधान क्षमता और दीर्घकालिक परिचालन स्थिरता प्रदान करता है।

यह वैक्यूम सर्किट ब्रेकर क्यों चुनें?

• कॉम्पैक्ट एकीकृत साइड-माउंटेड डिज़ाइन
• लंबी विद्युत और यांत्रिक सेवा जीवन
• रखरखाव के अनुकूल निर्माण
• उत्कृष्ट इन्सुलेशन प्रदर्शन
• बार-बार स्विचिंग स्थितियों के तहत विश्वसनीय संचालन
• फिक्स्ड और निकासी योग्य स्विचगियर के लिए उपयुक्त
• बुद्धिमान सुरक्षा और स्वचालन प्रणालियों के साथ संगत

अक्सर पूछे जाने वाले प्रश्नों

24kV साइड माउंटेड वैक्यूम सर्किट ब्रेकर का उपयोग किसके लिए किया जाता है?

इसका उपयोग सबस्टेशनों, औद्योगिक संयंत्रों, उपयोगिता वितरण प्रणालियों और वाणिज्यिक बिजली नेटवर्क में मध्यम-वोल्टेज विद्युत उपकरणों को स्विच करने, संरक्षित करने और नियंत्रित करने के लिए किया जाता है।

वैक्यूम सर्किट ब्रेकर के क्या फायदे हैं?

वैक्यूम सर्किट ब्रेकर तेल या एसएफ 6 गैस के बिना उत्कृष्ट आर्क रुकावट, कम रखरखाव आवश्यकताओं, लंबी सेवा जीवन, उच्च परिचालन विश्वसनीयता और पर्यावरण के अनुकूल संचालन प्रदान करते हैं।

क्या इस सर्किट ब्रेकर को निकासी योग्य स्विचगियर में स्थापित किया जा सकता है?

हाँ। यह फिक्स्ड-माउंटेड और निकासी योग्य कॉन्फ़िगरेशन दोनों में उपलब्ध है, जो विभिन्न स्विचगियर असेंबलियों में लचीले एकीकरण की अनुमति देता है।

कौन से उद्योग आमतौर पर इस उत्पाद का उपयोग करते हैं?

इसका व्यापक रूप से बिजली उत्पादन, सबस्टेशन, धातु विज्ञान, खनन, रासायनिक प्रसंस्करण, कोयला उद्योग, नवीकरणीय ऊर्जा सुविधाओं और औद्योगिक बिजली वितरण प्रणालियों में उपयोग किया जाता है।
