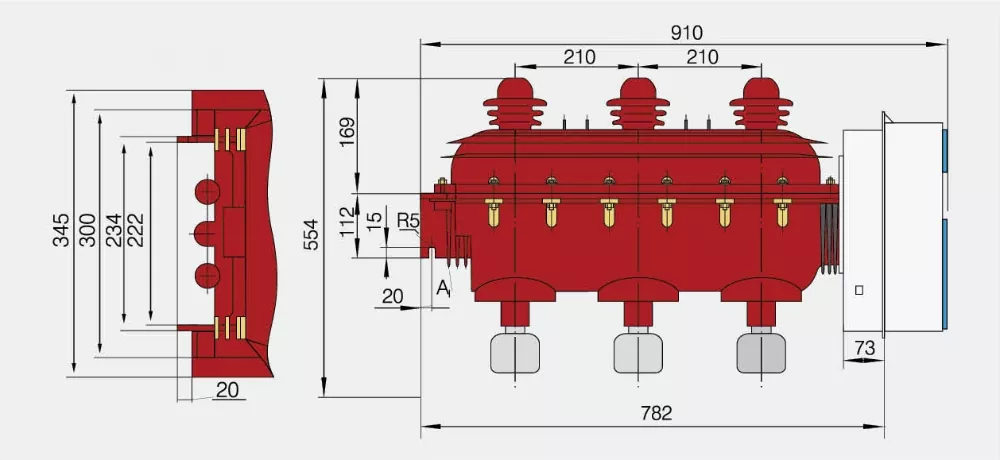

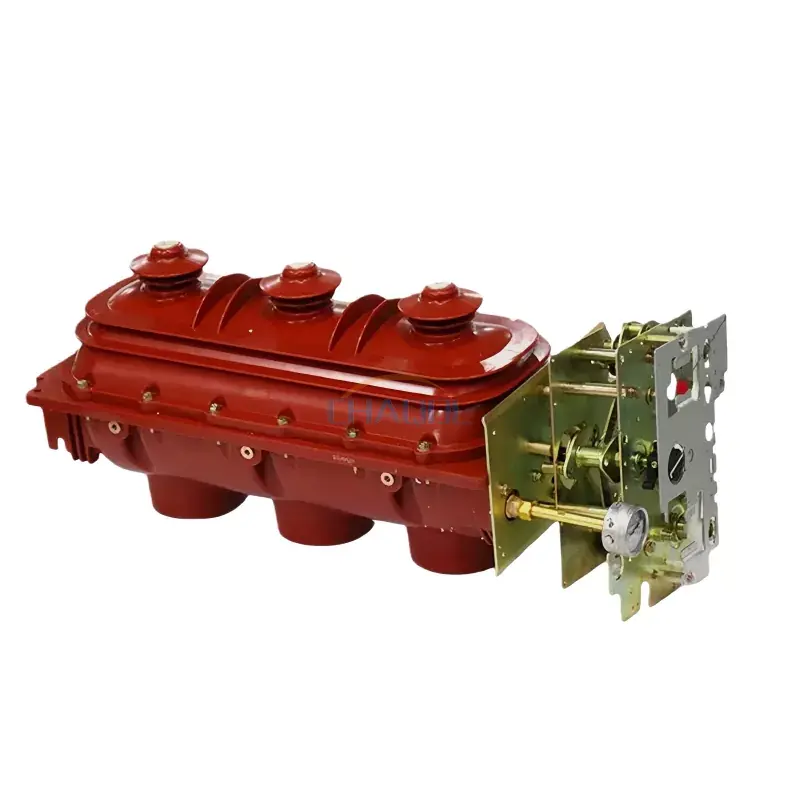

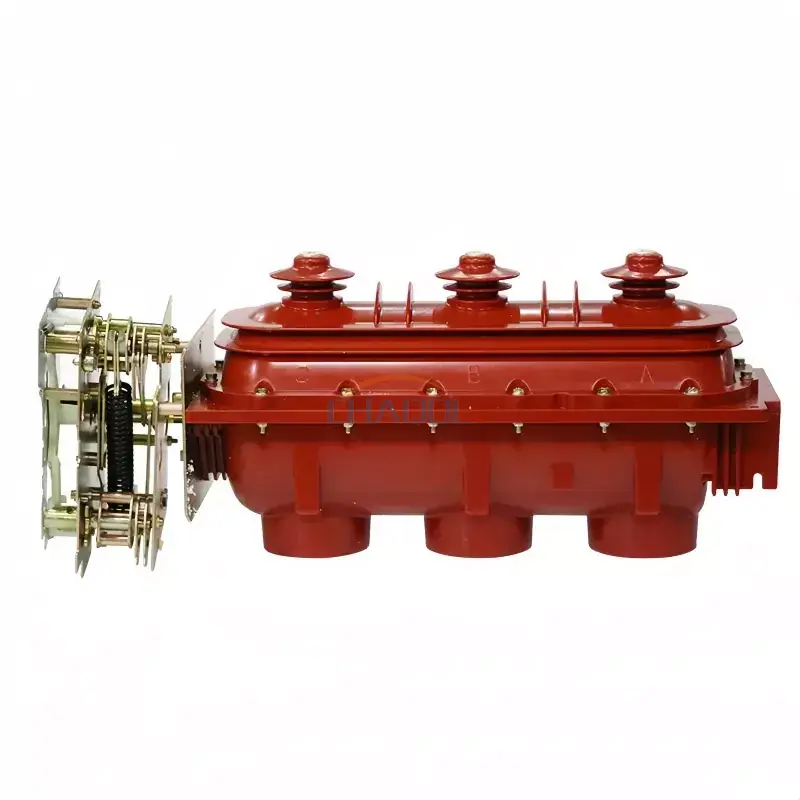

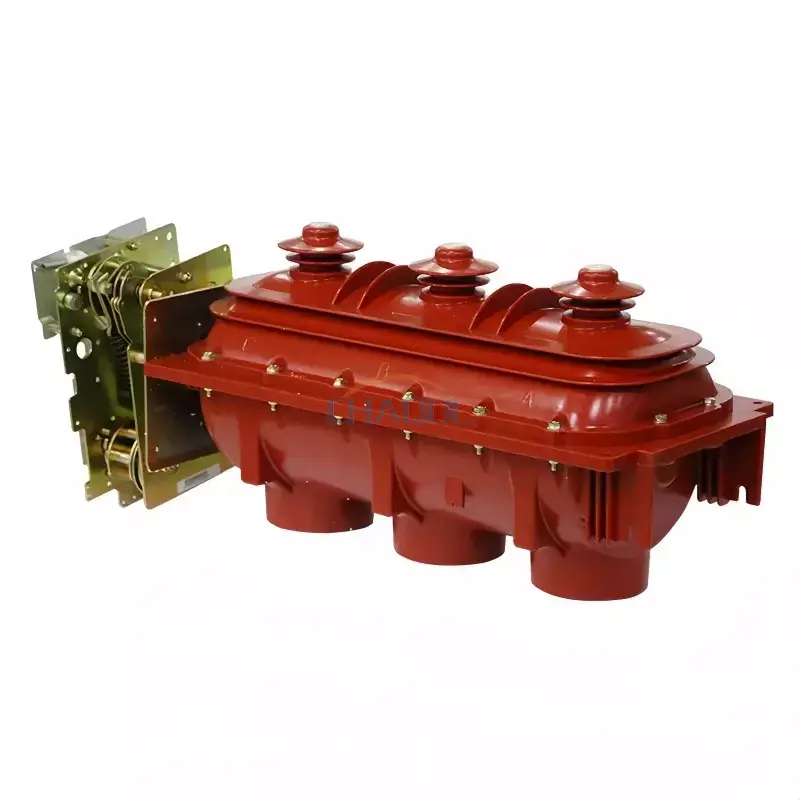

12kV इंडोर SF6 लोड ब्रेक स्विच (मॉडल FLN36-12D) एक मध्यम-वोल्टेज स्विचिंग डिवाइस है जिसे कॉम्पैक्ट इनडोर बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया है। यह एक सीलबंद SF6 गैस इन्सुलेशन कक्ष के भीतर लोड स्विचिंग और ग्राउंडिंग कार्यों को एकीकृत करता है, जो लगातार संचालन स्थितियों के तहत स्थिर ढांकता हुआ प्रदर्शन और विश्वसनीय आर्क विलुप्त होने को सुनिश्चित करता है।
इसका उपयोग आमतौर पर रिंग मुख्य इकाइयों (आरएमयू), धातु-संलग्न स्विचगियर, गैस-इन्सुलेटेड स्विचगियर (जीआईएस), और पूर्वनिर्मित सबस्टेशनों में किया जाता है। यह दोषपूर्ण अनुभागों को अलग करने, सुरक्षित रखरखाव सुनिश्चित करने और समग्र वितरण नेटवर्क विश्वसनीयता में सुधार करने में महत्वपूर्ण भूमिका निभाता है।
12kV वर्ग वितरण प्रणालियों के लिए निर्मित, यह स्विच तीन-स्थिति संरचना ("क्लोज़ - ओपन - अर्थ") को अपनाता है, जो सुरक्षित और दृश्यमान अलगाव की अनुमति देता है। सीलबंद SF6 टैंक डिज़ाइन पर्यावरणीय प्रभाव को कम करता है और उच्च आर्द्रता या धूल भरे इनडोर वातावरण में भी दीर्घकालिक इन्सुलेशन स्थिरता सुनिश्चित करता है।
व्यावहारिक अनुप्रयोगों में,12kV इंडोर SF6 लोड ब्रेक स्विचव्यापक रूप से औद्योगिक सबस्टेशनों, उपयोगिता वितरण कक्षों और कॉम्पैक्ट विद्युत पैनलों में तैनात किया गया है जहां अंतरिक्ष अनुकूलन और परिचालन सुरक्षा महत्वपूर्ण आवश्यकताएं हैं।
के मुख्य लाभों में से एक12kV इंडोर SF6 लोड ब्रेक स्विचइसकी पूरी तरह से सीलबंद गैस-अछूता संरचना है, जो प्रवाहकीय घटकों पर ऑक्सीकरण और संदूषण जोखिम को कम करती है। इससे सेवा जीवन में उल्लेखनीय सुधार होता है और रखरखाव की आवृत्ति कम हो जाती है।
स्विचिंग सिस्टम को उच्च ढांकता हुआ ताकत के लिए अनुकूलित किया गया है, जो उच्च-वोल्टेज फ़्यूज़ या सुरक्षात्मक रिले के साथ संयुक्त होने पर लोड धाराओं के सुरक्षित रुकावट और शॉर्ट-सर्किट संरक्षण समन्वय को सक्षम करता है।
इसके अलावा, यह लगातार संचालन टॉर्क के साथ स्थिर यांत्रिक प्रदर्शन प्रदान करता है, जो इसे वितरण स्वचालन वातावरण में बार-बार स्विच करने के लिए उपयुक्त बनाता है।
|
प्रोजेक्ट का नाम |
पैरामीटर मान |
|
रेटेड वोल्टेज |
12 के.वी |
|
रेटेड आवृत्ति |
50 हर्ट्ज |
|
वर्तमान मूल्यांकित |
630 ए |
|
रेटेड शॉर्ट-टाइम लोड स्विच के करंट को झेलता है |
20/3 केए/एस |
|
ग्राउंडिंग स्विच के रेटेड कम समय के करंट को झेलता है |
20/2 केए/एस |
|
1 मिनट की बिजली आवृत्ति वोल्टेज का सामना करती है |
42/48 के.वी |
|
बिजली का आवेग वोल्टेज का सामना करता है |
75/85 के.वी |
|
यांत्रिक जीवन |
2000 बार |
|
SF6 रेटेड गैस दबाव (20℃ पर गेज दबाव) |
0.04-0.05 एमपीए |
|
मुख्य सर्किट प्रतिरोध |
≤80 μΩ |
|
खुलने और बंद होने की गति |
≥ 2.6 मी/से |
|
स्विचिंग तुल्यकालन (उद्घाटन और समापन) |
≤ 6 |
|
SF6 गैस रिसाव दर |
≤ 0.01 |
|
नमूना |
रेटेड वोल्टेज |
फ़्यूज़ रेटेड करंट |
फ़्यूज़ तत्व का रेटेड करंट |
|
SDLAJ |
12kv |
40ए |
6.3/10/16/20/25/31.5/40 |
|
SFLAJ |
12kv |
100ए |
50/63/71/80/100 |
|
SKLAJ |
12kv |
125ए |
125 |
The 12kV इंडोर SF6 लोड ब्रेक स्विचमाध्यमिक वितरण नेटवर्क, औद्योगिक बिजली प्रणालियों और कॉम्पैक्ट सबस्टेशन समाधानों में व्यापक रूप से उपयोग किया जाता है। यह उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है जिनमें बार-बार स्विचिंग ऑपरेशन, उच्च सुरक्षा अलगाव और कॉम्पैक्ट इंस्टॉलेशन स्थान की आवश्यकता होती है।
विशिष्ट उपयोग के मामलों में रिंग मुख्य इकाइयाँ, पूर्वनिर्मित सबस्टेशन, शहरी वितरण केंद्र और नवीकरणीय ऊर्जा बिजली संग्रह प्रणालियाँ शामिल हैं।
Q1: मुख्य कार्य क्या है?
उत्तर: इसका उपयोग लोड करंट को स्विच करने, दोषपूर्ण अनुभागों को अलग करने और 12kV मध्यम-वोल्टेज इनडोर वितरण प्रणालियों में सुरक्षित रखरखाव सुनिश्चित करने के लिए किया जाता है। सीलबंद SF6 संरचना स्थिर चाप विलुप्ति और लंबी सेवा जीवन प्रदान करती है।
Q2: 12kV इंडोर SF6 लोड ब्रेक स्विच आमतौर पर कहाँ उपयोग किया जाता है?
ए: इसे रिंग मेन यूनिट्स (आरएमयू), गैस-इंसुलेटेड स्विचगियर, प्रीफैब्रिकेटेड सबस्टेशन और औद्योगिक वितरण प्रणालियों में व्यापक रूप से लागू किया जाता है जहां कॉम्पैक्ट डिजाइन और उच्च विश्वसनीयता की आवश्यकता होती है।
Q3: SF6 इन्सुलेशन तकनीक के क्या फायदे हैं?
ए: एसएफ 6 गैस उत्कृष्ट ढांकता हुआ ताकत और आर्क-शमन क्षमता प्रदान करती है, जो स्विचिंग सुरक्षा में सुधार करती है, रखरखाव की जरूरतों को कम करती है और मध्यम-वोल्टेज प्रणालियों में परिचालन स्थिरता को बढ़ाती है।
Q4: क्या यह सुरक्षा फ़्यूज़ के साथ काम कर सकता है?
उत्तर: हां, शॉर्ट-सर्किट सुरक्षा प्रदान करने और वितरण नेटवर्क में सिस्टम समन्वय में सुधार करने के लिए इसे आमतौर पर उच्च-वोल्टेज फ़्यूज़ के साथ जोड़ा जाता है।
Q5: क्या यह उपकरण बार-बार स्विचिंग ऑपरेशन के लिए उपयुक्त है?
उत्तर: हां, इसे औद्योगिक और उपयोगिता बिजली प्रणालियों में लगातार संचालन परिदृश्यों के लिए डिज़ाइन किया गया है, जो दीर्घकालिक उपयोग पर स्थिर यांत्रिक और विद्युत प्रदर्शन सुनिश्चित करता है।
