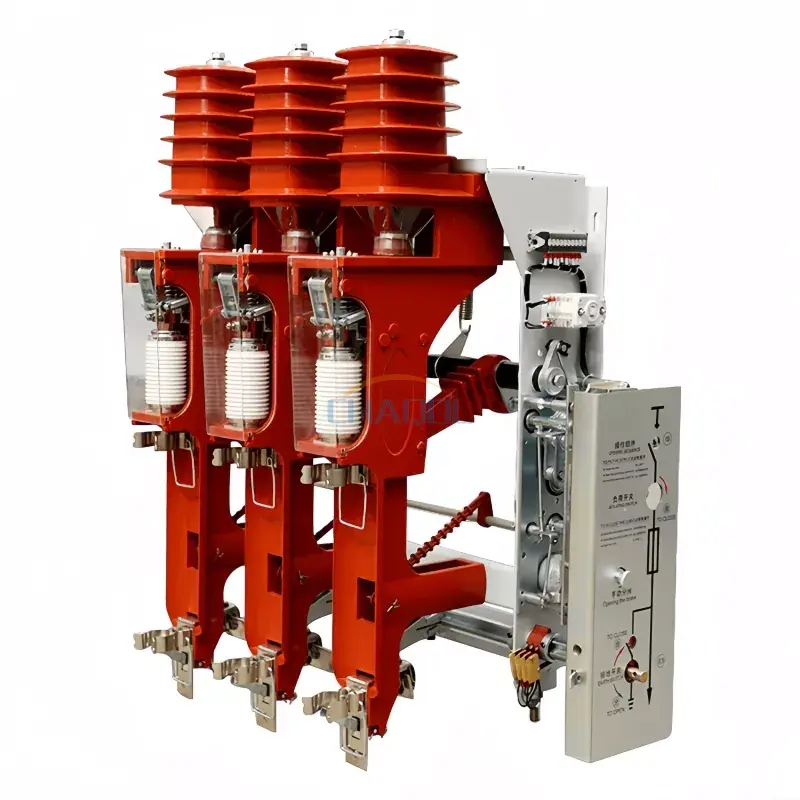

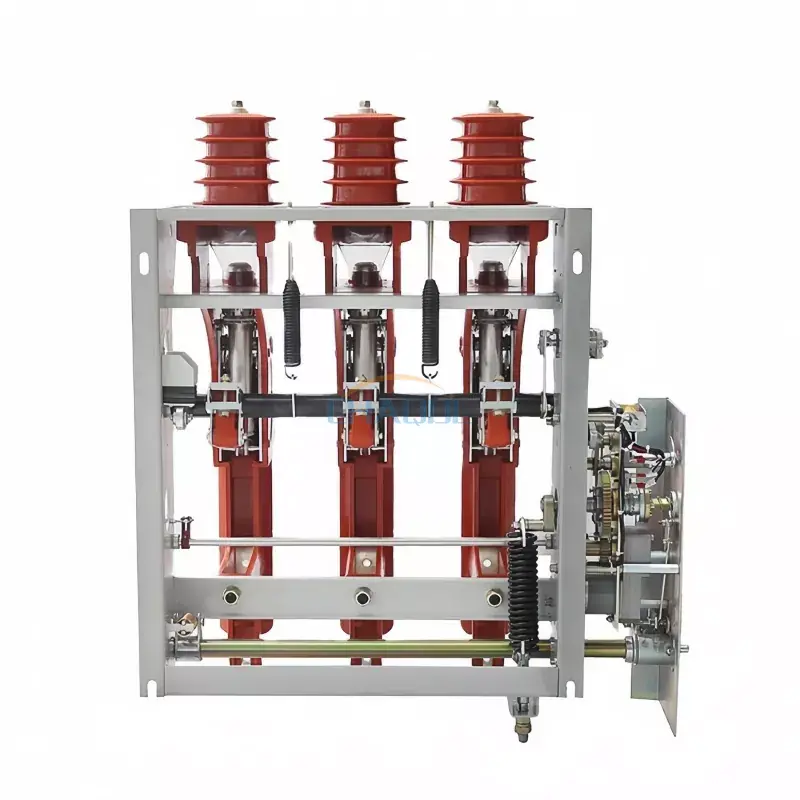

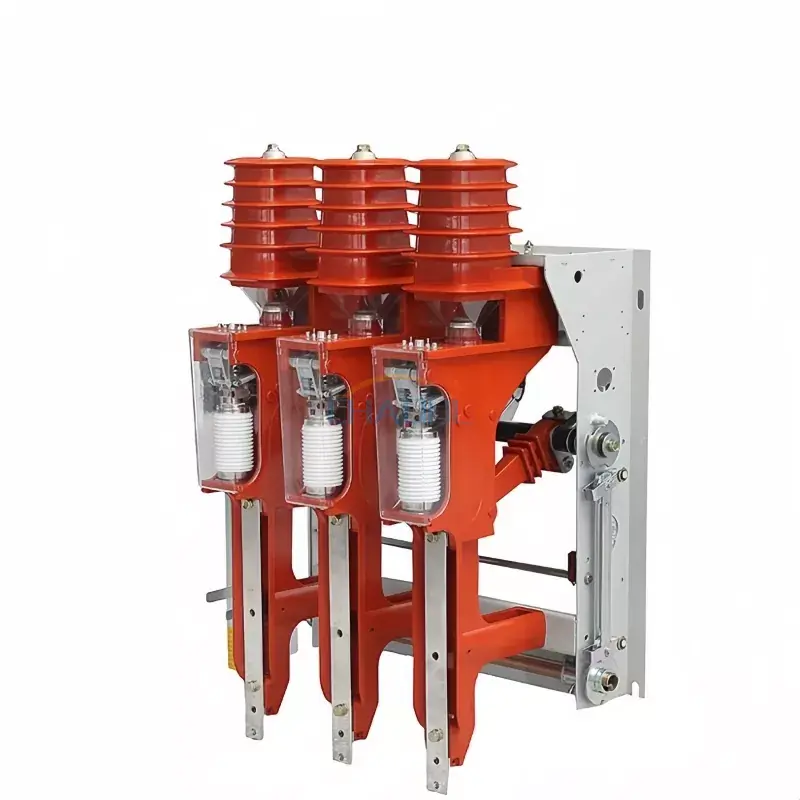

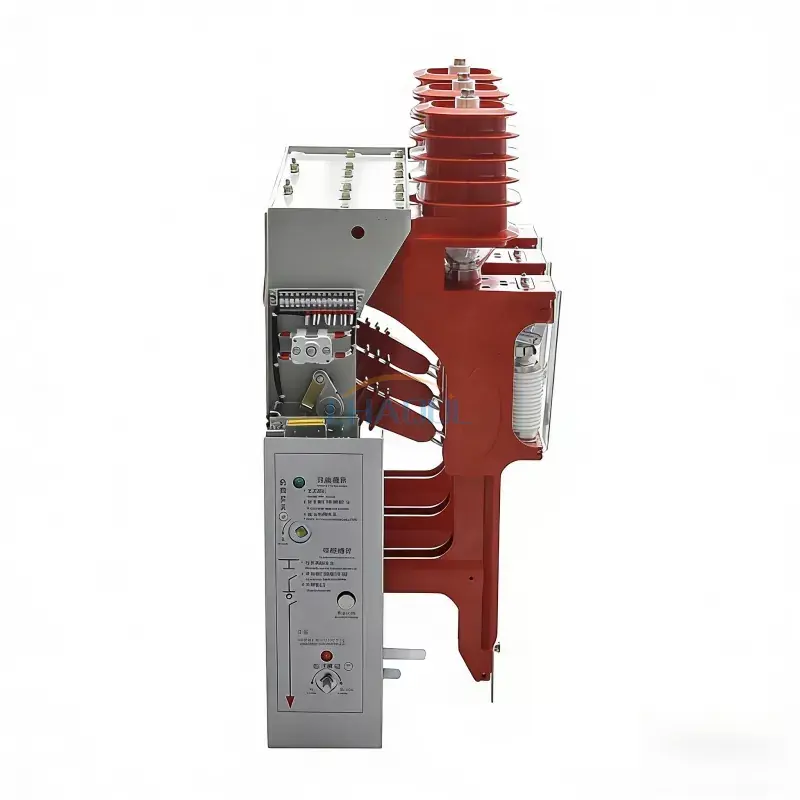

अंकियांग पावरअगली पीढ़ी की FZN25 और FZRN25 श्रृंखला प्रस्तुत करता हैइनडोर उच्च वोल्टेज लोड स्विच12kV, 50Hz रिंग मुख्य इकाइयों (RMU) के लिए। ए के साथ इंजीनियर किया गयाप्रत्यक्ष-अभिनय पृथक संपर्क एक वैक्यूम इंटरप्रेटर से जुड़ा हुआ है, ये स्विच वितरित करते हैंआर्क-मुक्त लोड बनाना/तोड़नाऔर मजबूतशॉर्ट-सर्किट सुरक्षा(FZRN25 के लिए)। चाहे आप एक उपयोगिता सबस्टेशन, एक पवन ऊर्जा संग्रह कैबिनेट, या एक औद्योगिक संयंत्र संचालित करते हों, हमारी FZN25/FZRN25 श्रृंखला विश्वसनीय लोड नियंत्रण और सुरक्षा सुनिश्चित करती है।
✅ परिदृश्य 1: 12 केवी रिंग मेन यूनिट (आरएमयू) इनकमिंग/लूप स्विच के रूप में
उपयोगFZN25मुख्य लोड ब्रेक स्विच के रूप में। यह 630A लूप करंट को संभालता है, रिंग नेटवर्क को बंद और खोलता है। एकीकृत ग्राउंडिंग स्विच रखरखाव के दौरान सुरक्षित अर्थिंग प्रदान करता है।
✅ परिदृश्य 2: ट्रांसफार्मर फीडर सुरक्षा (जैसे, 1000kVA, 1250kVA)
चुननाFZRN25. फ़्यूज़ (SDLAJ-12) 31.5kA तक चरण-दर-चरण और पृथ्वी दोषों को साफ़ करेगा, जबकि वैक्यूम लोड स्विच 125A तक सामान्य लोड करंट को संभालता है। के लिए बिल्कुल सहीपवन/सौर संग्रह अलमारियाँऔरकॉम्पैक्ट सबस्टेशन.
✅ परिदृश्य 3: नो-लोड ट्रांसफार्मर स्विचिंग (≤1250kVA)
FZN25 और FZRN25 दोनों वैक्यूम इंटरप्रेटर की उच्च ढांकता हुआ रिकवरी के कारण नो-लोड ट्रांसफार्मर को बंद कर सकते हैं। हालाँकि, यदि आप बार-बार शॉर्ट-सर्किट दोष की अपेक्षा करते हैं, तो हमेशा प्राथमिकता देंFZRN25.
|
प्रोजेक्ट का नाम |
पैरामीटर मान |
|
|
FZN25-12D/T630-20 |
FZRN25-12D/T125-31.5 |
|
|
रेटेड वोल्टेज |
12 के.वी |
|
|
रेटेड आवृत्ति |
50 हर्ट्ज |
|
|
रेटेड गतिशील स्थिरता वर्तमान |
50 के.ए |
— |
|
रेटेड सक्रिय लोड ब्रेकिंग करंट |
630 ए |
125 ए |
|
रेटेड बंद-लूप ब्रेकिंग करंट |
630 ए |
125 ए |
|
रेटेड केबल चार्जिंग और ब्रेकिंग करंट |
10 ए |
|
|
अनलोडेड ट्रांसफार्मर (क्षमता) को बंद करना |
1250 के.वी.ए |
|
|
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
— |
31.5 के.ए |
|
रेटेड स्थानांतरण वर्तमान |
— |
2000 ए |
|
फ़्यूज़ मॉडल |
— |
एसडीएलएजे-12 |
|
प्रभाव ऊर्जा उत्पादन |
— |
2-5 जे (मध्यम) |
|
रेटेड शॉर्ट-सर्किट मेकिंग करंट |
50 के.ए |
|
|
ग्राउंडिंग स्विच की रेटेड गतिशील स्थिरता धारा |
50 के.ए |
|
|
ग्राउंडिंग स्विच 2S, थर्मल स्थिर वर्तमान |
20 के.ए |
|
|
सहायक सर्किट रेटेड वोल्टेज |
एसी/डीसी220,110 |
|
|
यांत्रिक जीवन |
10,000 बार |
|

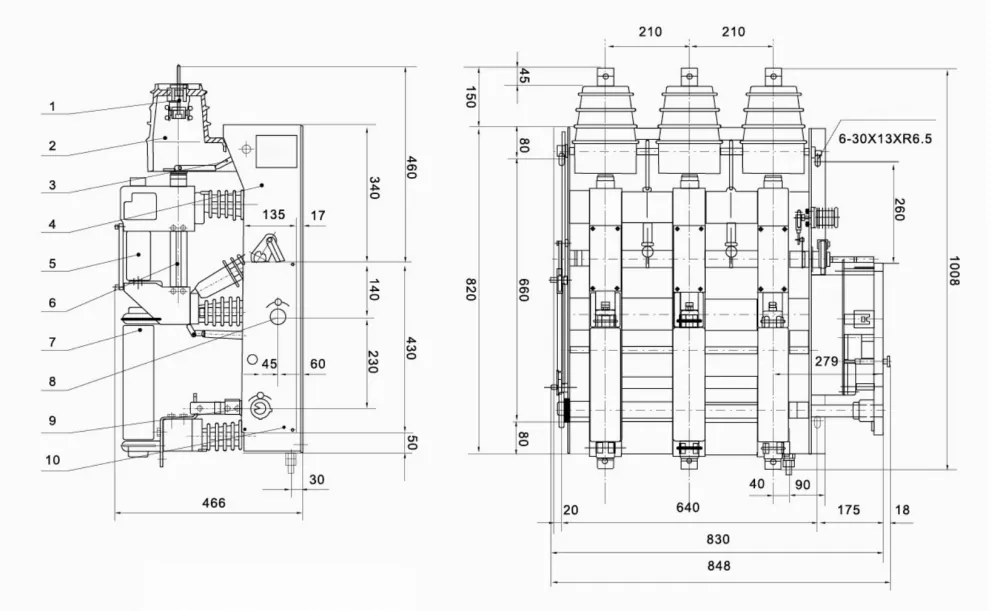

FZRN25-12D- 1. स्थिर संपर्क, 2. इंसुलेटिंग कवर, 3. वाल्व, 4. फ्रेम, 5. वैक्यूम इंटरप्रेटर, 6. प्रवाहकीय सिलेंडर, 7. फ्यूज, 8. ऊर्जा भंडारण शाफ्ट, 9. ग्राउंडिंग स्विच शाफ्ट, 10. नियंत्रण कक्ष।

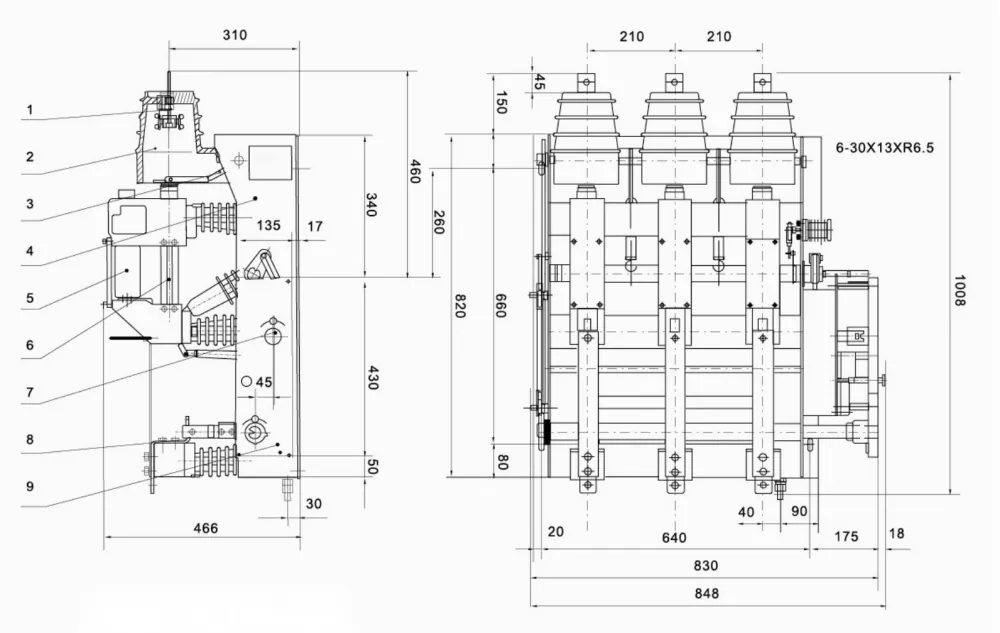

FZN25-12D- वही ऊबड़-खाबड़ निर्माण, लेकिन फ़्यूज़ होल्डर के बिना। डायरेक्ट-एक्शन आइसोलेटिंग कॉन्टैक्ट + वैक्यूम इंटरप्टर सुरक्षित लोड स्विचिंग सुनिश्चित करता है।
दोनों मॉडल संगत हैंKYN28-12, HXGN-12, और मॉड्यूलर RMU बाड़े. दूरस्थ SCADA एकीकरण के लिए वैकल्पिक इलेक्ट्रिक मोटर तंत्र उपलब्ध है। सीएडी ड्राइंग (डीएक्सएफ/पीडीएफ) के लिए हमसे संपर्क करें।
📌 वास्तविक परियोजना संदर्भ:
✅ फिलिपींस- आरएमयू कैबिनेट अपग्रेड (2024-2025) के लिए मेट्रो मनीला में एक उपयोगिता कंपनी को एफजेडएन25-12डी/टी630-20 की 200+ इकाइयों की आपूर्ति की गई।
✅ वियतनाम- FZRN25-12D/T125-31.5 के 150 सेट सौर फार्म संग्रह कैबिनेट (बिन्ह थुआन प्रांत, 50MW परियोजना) में तैनात किए गए।
हमें अपना रेटेड करंट, संचालन प्रकार (मैनुअल/इलेक्ट्रिक), और ट्रांसफार्मर क्षमता बताएं। हम चौबीस घण्टों के भीतर आपको जवाब देंगे।
