40.5KV आउटडोर डिस्कनेक्टिंग स्विच

Model:GW5-40.5

अंकियांग पावर का स्वतंत्र रूप से विकसित 40.5KV आउटडोर डिस्कनेक्टिंग स्विच एक डबल-कॉलम, क्षैतिज ब्रेक, सेंटर-ओपनिंग प्रकार है, और इसे एक या दोनों तरफ ग्राउंडिंग स्विच से सुसज्जित किया जा सकता है। यह एक आउटडोर हाई-वोल्टेज डिवाइस है जो AC 50Hz अनुप्रयोगों के लिए उपयुक्त है, जिसमें 40.5KV, 72.5KV और 126KV के रेटेड वोल्टेज स्तर हैं। हम इसे चित्र या ग्राहक की आवश्यकताओं के अनुसार अनुकूलित कर सकते हैं।

जांच भेजें

उत्पाद वर्णन

यह 40.5KV आउटडोर डिस्कनेक्टिंग स्विच एक डबल-कॉलम वी-आकार का क्षैतिज उद्घाटन प्रकार है। प्रत्येक एकल पोल में एक आधार, सपोर्ट इंसुलेटर, टर्मिनल ब्लॉक और संपर्क होते हैं। यह डिस्कनेक्ट स्विच तीन प्रकारों में उपलब्ध है: अनग्राउंडेड, सिंगल-ग्राउंडेड और डबल-ग्राउंडेड। इसमें मुख्य शाफ्ट और ग्राउंडिंग ब्लेड के बीच एक यांत्रिक इंटरलॉक होता है, और इसमें एक सहायक स्विच भी शामिल होता है। स्विच को मैन्युअल या विद्युत रूप से संचालित किया जा सकता है।

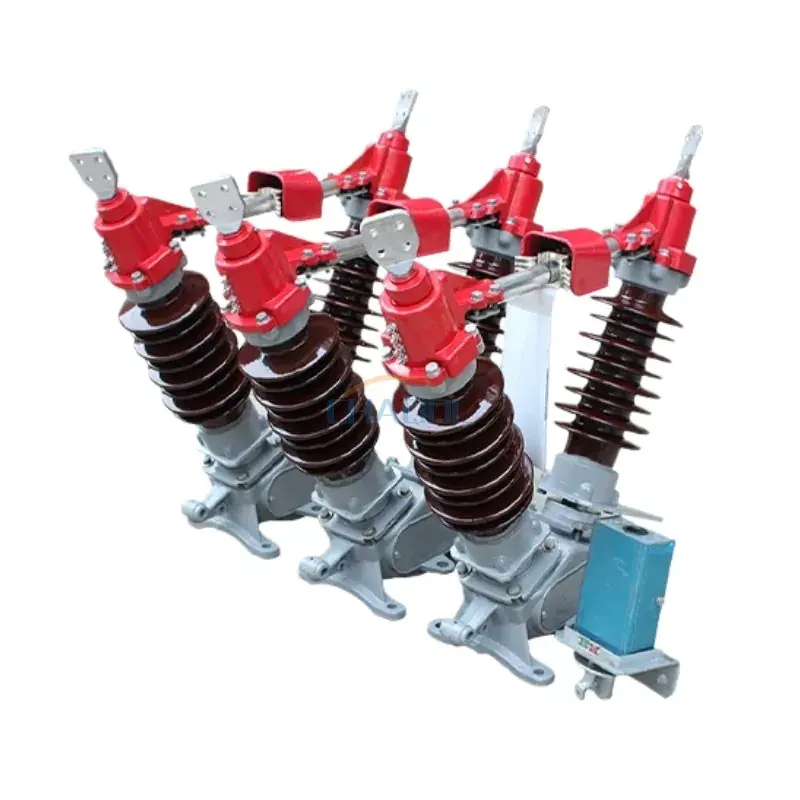

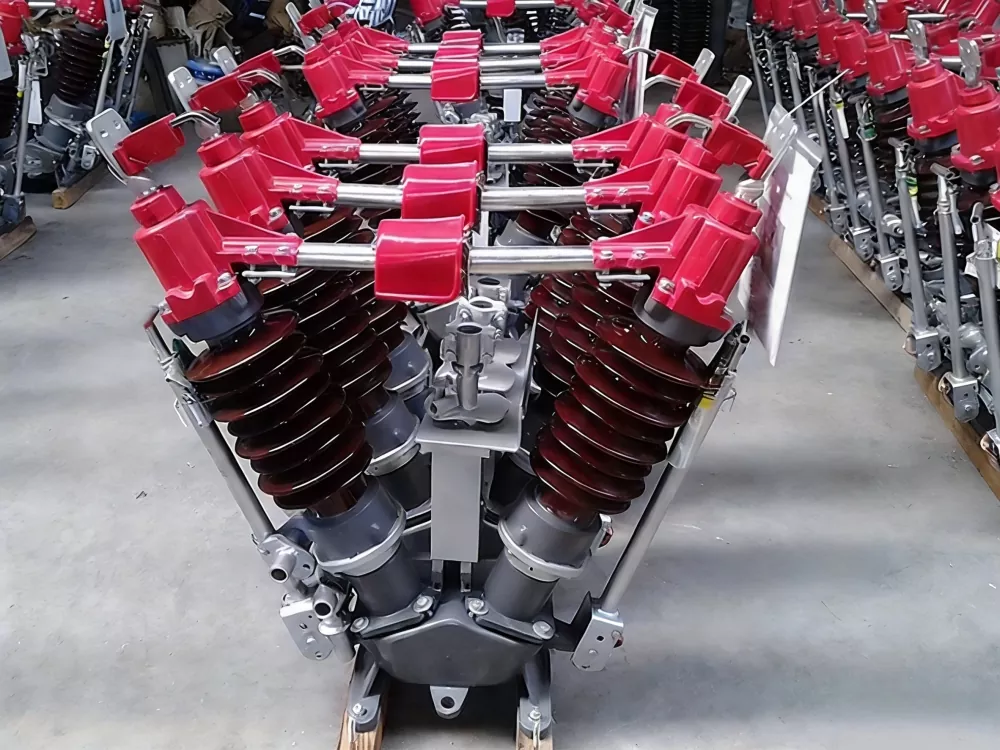

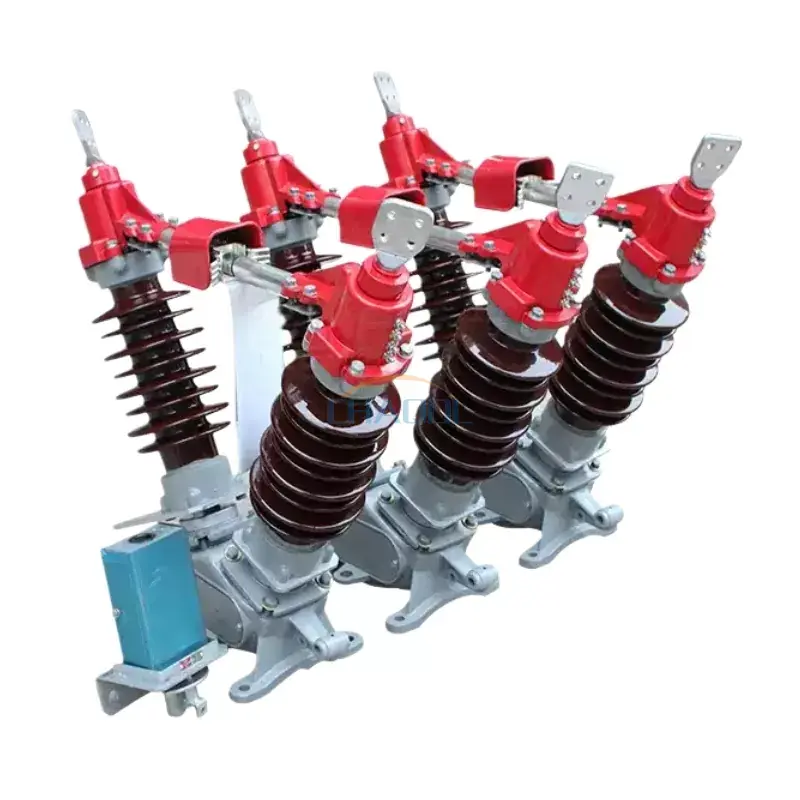

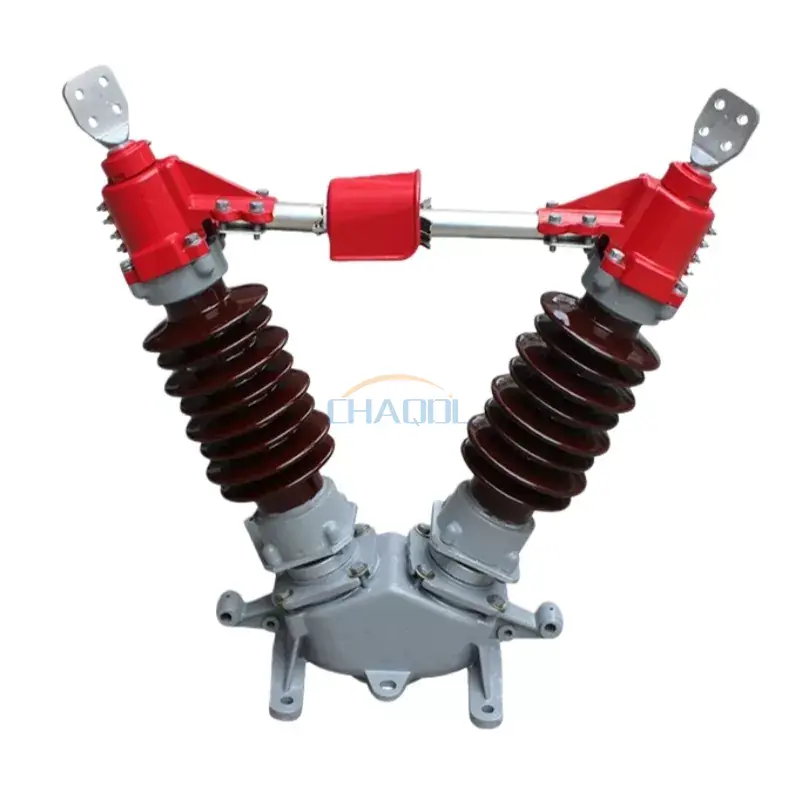

वास्तविक उत्पाद तस्वीरें

40.5KV Outdoor Disconnecting Switch

तकनीकी मापदंड

प्रोजेक्ट का नाम			पैरामीटर मान
रेटेड वोल्टेज			40.5KV	72.5 के.वी			126 के.वी
रेटेड इन्सुलेशन स्तर	1 मिनट की बिजली आवृत्ति वोल्टेज का सामना करती है		95/115 के.व्ही	140/160 के.वी			230/245 के.वी
	बिजली का आवेग वोल्टेज का सामना करता है		185/215 के.व्ही	325/375 के.वी			550/630 के.वी
रेटेड आवृत्ति			50 हर्ट्ज
वर्तमान मूल्यांकित			630/1250ए	1600ए			2000ए
रेटेड शॉर्ट-सर्किट अवधि			4/2s
रेटेड टर्मिनल यांत्रिक भार	क्षैतिज अनुदैर्ध्य भार		750एन	1000N
	क्षैतिज पार्श्व भार		500N	750एन
	ऊर्ध्वाधर बल		750एन	1000N
क्रीपेज दूरी			1013/1256 मिमी	1813/2248मिमी
यांत्रिक जीवन			2000 बार
मैन्युअल रूप से संचालित तंत्र			सीएस17，सीएस17जी
मोटर चालित संचालन तंत्र		नमूना	सीजे5/सीजे6
		मोटर वोल्टेज	AC220/380，DC220
		नियंत्रण सर्किट वोल्टेज	AC220，DC220
		खुलने का समय (सर्किट ब्रेकर का)	6±1s
उत्पाद का वजन		जमींदोज नहीं	360 किग्रा		500 किलो	800 किलो
		एकल ग्राउंडिंग	390 किग्रा		560 किग्रा	900 किग्रा
		डबल ग्राउंडिंग	430 किग्रा		620 किग्रा	1000 किग्रा

उत्पाद आयाम आरेख

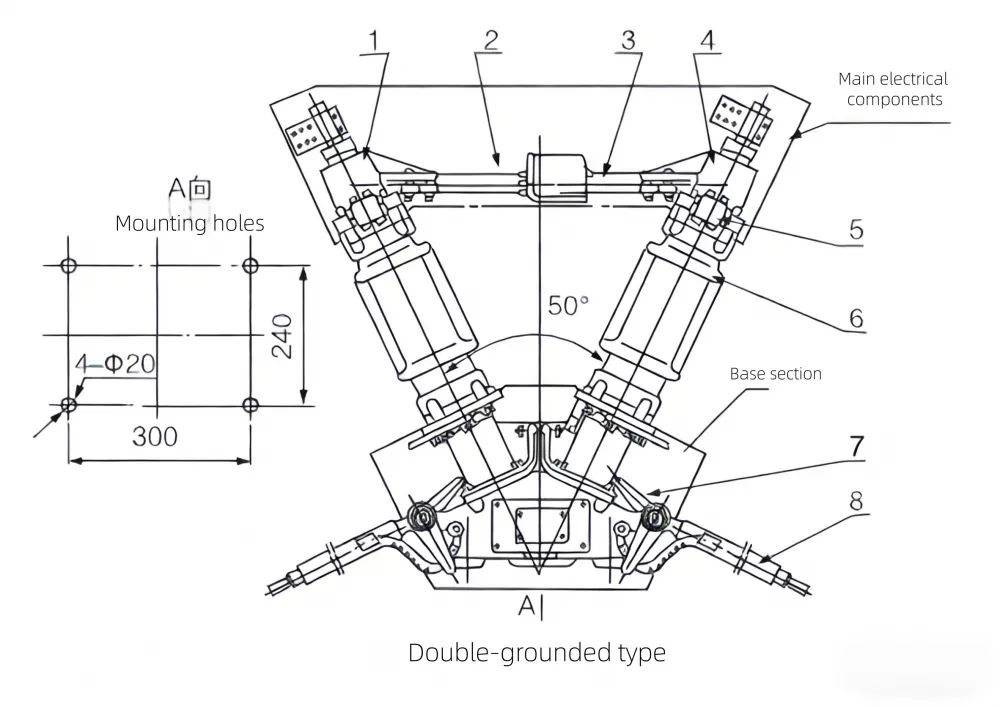

GW5-40.5KV आउटडोर डिस्कनेक्टिंग स्विच आयाम आरेख

40.5KV Outdoor Disconnecting Switch

1.टर्मिनल ब्लॉक

2. मुख्य संपर्क

3. मुख्य संपर्क उंगली

4. टर्मिनल ब्लॉक

5. ग्राउंडिंग संपर्क उंगली

6. पोस्ट इंसुलेटर

7. सीमा प्लेट

8. ग्राउंडिंग स्विच

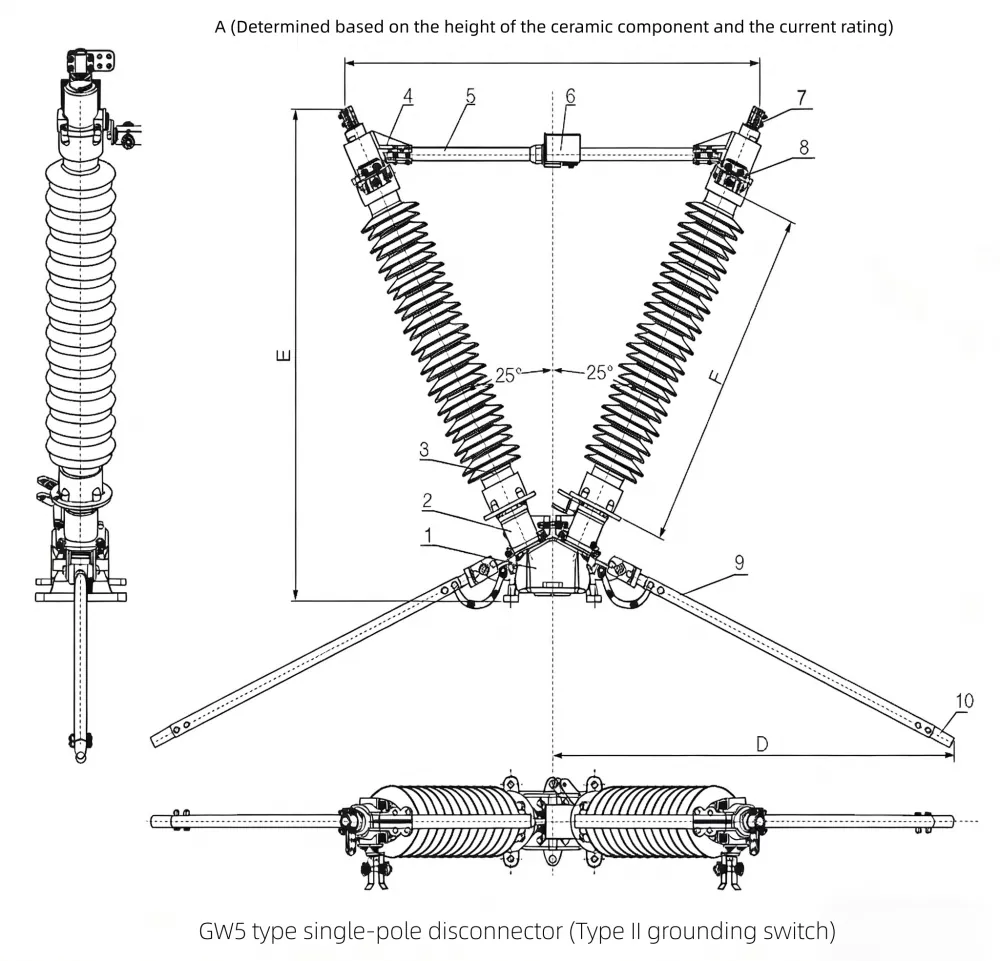

GW5-126 आउटडोर डिस्कनेक्ट स्विच आयाम आरेख

40.5KV Outdoor Disconnecting Switch

1. आधार

2. समर्थन

3. इंसुलेटिंग पोस्ट

4. टर्मिनल ब्लॉक

5. गोल शाफ्ट प्रवाहकीय छड़

6. वर्गाकार शाफ्ट प्रवाहकीय छड़

7. टर्मिनल क्लैंप

8. ग्राउंडिंग स्विच स्थिर संपर्क

9. ग्राउंडिंग स्विच एल्यूमीनियम ट्यूब

10. ग्राउंडिंग स्विच संपर्क
