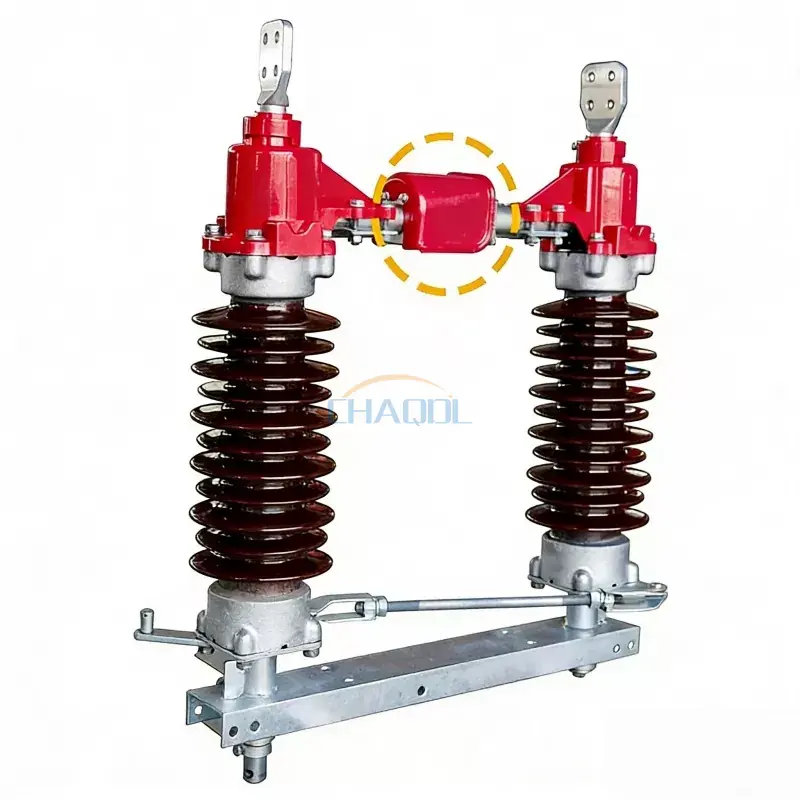

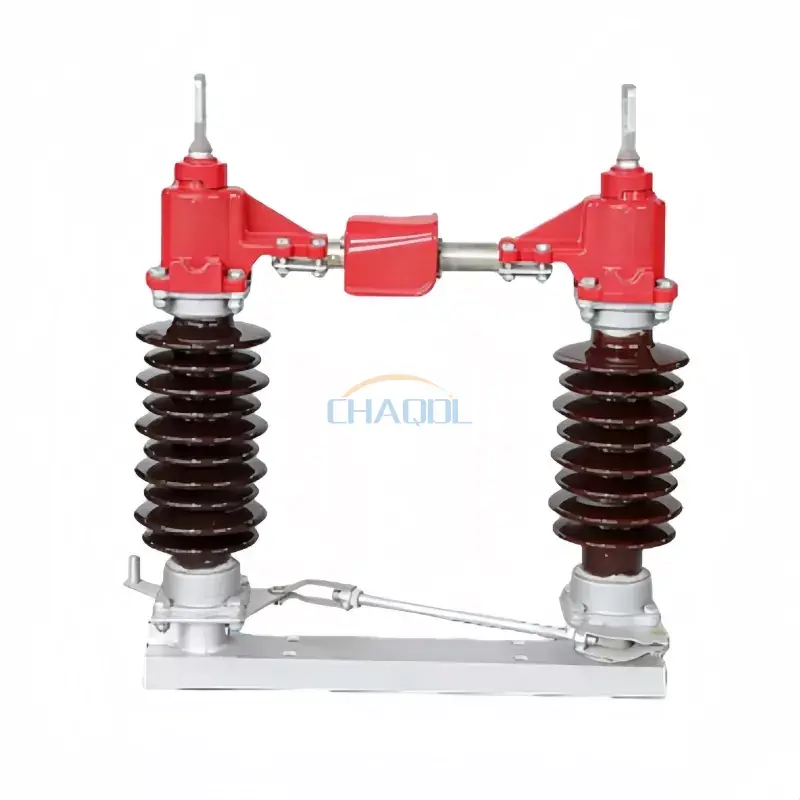

The आउटडोर हाई वोल्टेज डिस्कनेक्ट स्विच40.5kV से 220kV तक की आउटडोर AC पावर प्रणालियों में विश्वसनीय सर्किट अलगाव के लिए इंजीनियर किया गया है। इसे सबस्टेशनों, ट्रांसमिशन लाइनों और ग्रिड स्विचिंग स्टेशनों में व्यापक रूप से लागू किया जाता है जहां उच्च-वोल्टेज स्थितियों के तहत दृश्य अलगाव और यांत्रिक सुरक्षा की आवश्यकता होती है।
यह GW4 श्रृंखला एक मजबूत खुली हवा वाली संरचना के साथ डिज़ाइन की गई है, जो भारी बारिश, बर्फ, हवा के भार और प्रदूषण वाले वातावरण जैसी कठोर मौसम स्थितियों के तहत स्थिर संचालन सुनिश्चित करती है। यह विभिन्न ग्रिड स्वचालन स्तरों के लिए लचीलापन प्रदान करते हुए, मैनुअल और मोटर चालित दोनों ऑपरेशन मोड का समर्थन करता है।

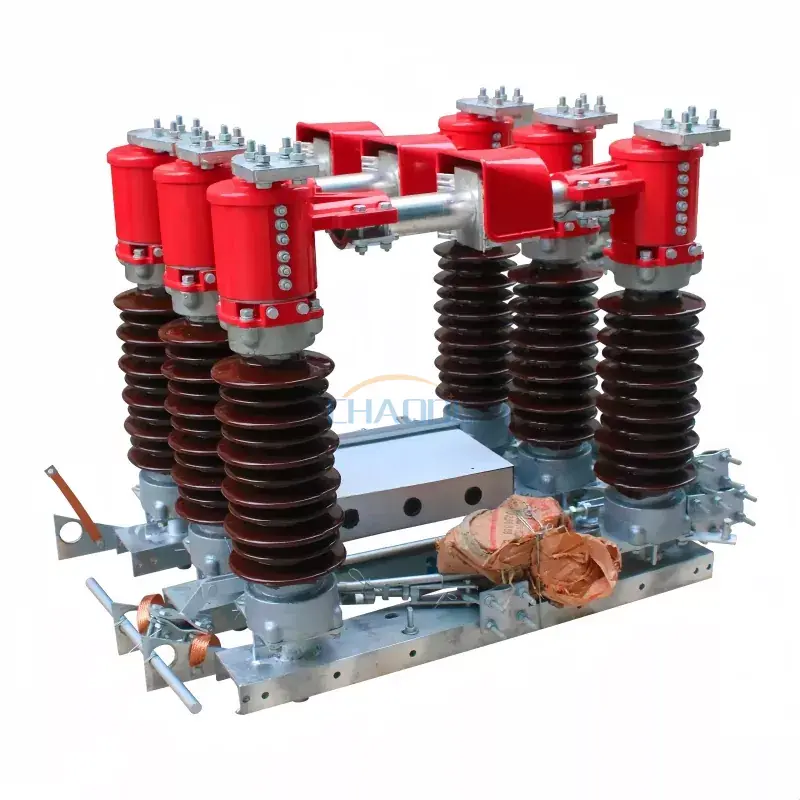

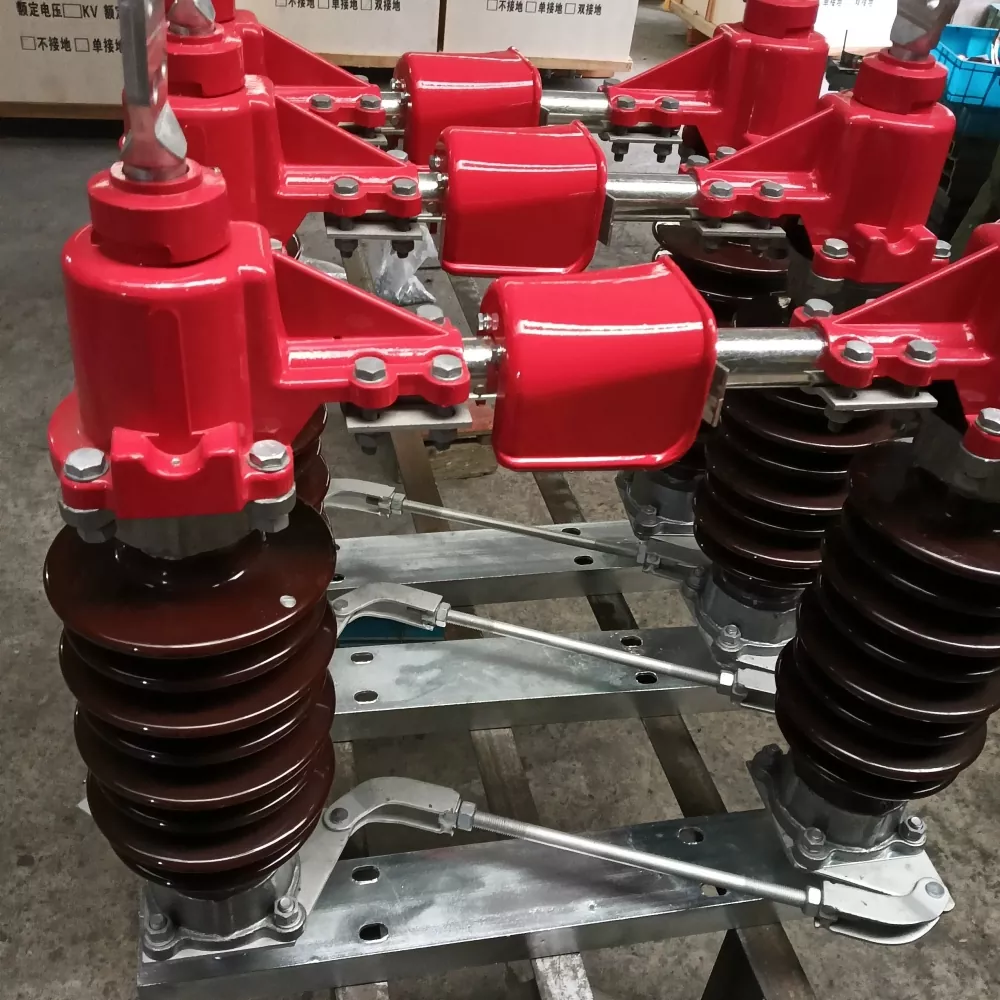

स्विच चीनी मिट्टी के पोस्ट इंसुलेटर, प्रवाहकीय ट्यूब और एक उच्च शक्ति गैल्वेनाइज्ड स्टील बेस फ्रेम के साथ एक क्षैतिज रोटरी ब्लेड संरचना को अपनाता है। मैकेनिकल लिंकेज सिस्टम स्विचिंग के दौरान गलत संरेखण जोखिमों को कम करते हुए, सिंक्रनाइज़ तीन-चरण संचालन सुनिश्चित करता है।
पारंपरिक आइसोलेटर्स की तुलना में, यहआउटडोर हाई वोल्टेज डिस्कनेक्ट स्विचसंपर्क दबाव एकरूपता में सुधार करता है और प्रवाहकीय जोड़ों पर ऑक्सीकरण को कम करता है, जिससे दीर्घकालिक आउटडोर अनुप्रयोगों में सेवा जीवन में काफी वृद्धि होती है।
|
प्रोजेक्ट का नाम |
पैरामीटर मान |
||||||
|
रेटेड वोल्टेज |
40.5KV |
72.5 के.वी |
126 के.वी |
||||
|
रेटेड इन्सुलेशन स्तर |
1 मिनट की बिजली आवृत्ति वोल्टेज का सामना करती है |
95/115 के.व्ही |
140/160 के.वी |
230/245 के.वी |
|||
|
बिजली का आवेग वोल्टेज का सामना करता है |
185/215 के.व्ही |
325/375 के.वी |
550/630 के.वी |
||||
|
रेटेड आवृत्ति |
50 हर्ट्ज |
||||||
|
वर्तमान मूल्यांकित |
400/630/1000ए |
1250/1600/2000ए |
3150/4000ए |
||||
|
रेटेड कम समय में करंट झेलने वाला |
16/20/31.5kA |
31.5/40kA |
50kA |
||||
|
रेटेड शिखर धारा का सामना करता है |
40/50/63kA |
80/100kA |
125kA |
||||
|
रेटेड शॉर्ट-सर्किट अवधि |
4/2s |
||||||
|
रेटेड टर्मिनल यांत्रिक भार |
क्षैतिज अनुदैर्ध्य भार |
750एन |
1000N |
||||
|
क्षैतिज पार्श्व भार |
500N |
750एन |
|||||
|
ऊर्ध्वाधर बल |
750एन |
1000N |
|||||
|
यांत्रिक जीवन |
2000 बार |
||||||
|
मैन्युअल रूप से संचालित तंत्र |
बिना ग्राउंडिंग के |
सीएस11(एफ) |
|||||
|
एकल ग्राउंडिंग |
सीएस 8-6डी(एफ) |
||||||
|
डबल ग्राउंडिंग |
मुख्य कटर CS14G, ग्राउंड कटर CS11 |
||||||
|
नियंत्रण सर्किट वोल्टेज |
एसी 220/380, डीसी 220 |
||||||
|
मोटर चालित संचालन तंत्र |
नमूना |
सीजे5/सीजे6 |
|||||
|
मोटर वोल्टेज |
AC220/380，DC220 |
||||||
|
नियंत्रण सर्किट वोल्टेज |
AC220，DC220 |
||||||
|
खुलने का समय (सर्किट ब्रेकर का) |
6±1s |
||||||
|
उत्पाद का वजन |
जमींदोज नहीं |
360 किग्रा |
500 किलो |
700 किग्रा |
|||
|
एकल ग्राउंडिंग |
410 किग्रा |
600 किग्रा |
800 किलो |
||||
|
डबल ग्राउंडिंग |
460 किग्रा |
700 किग्रा |
900 किग्रा |
||||

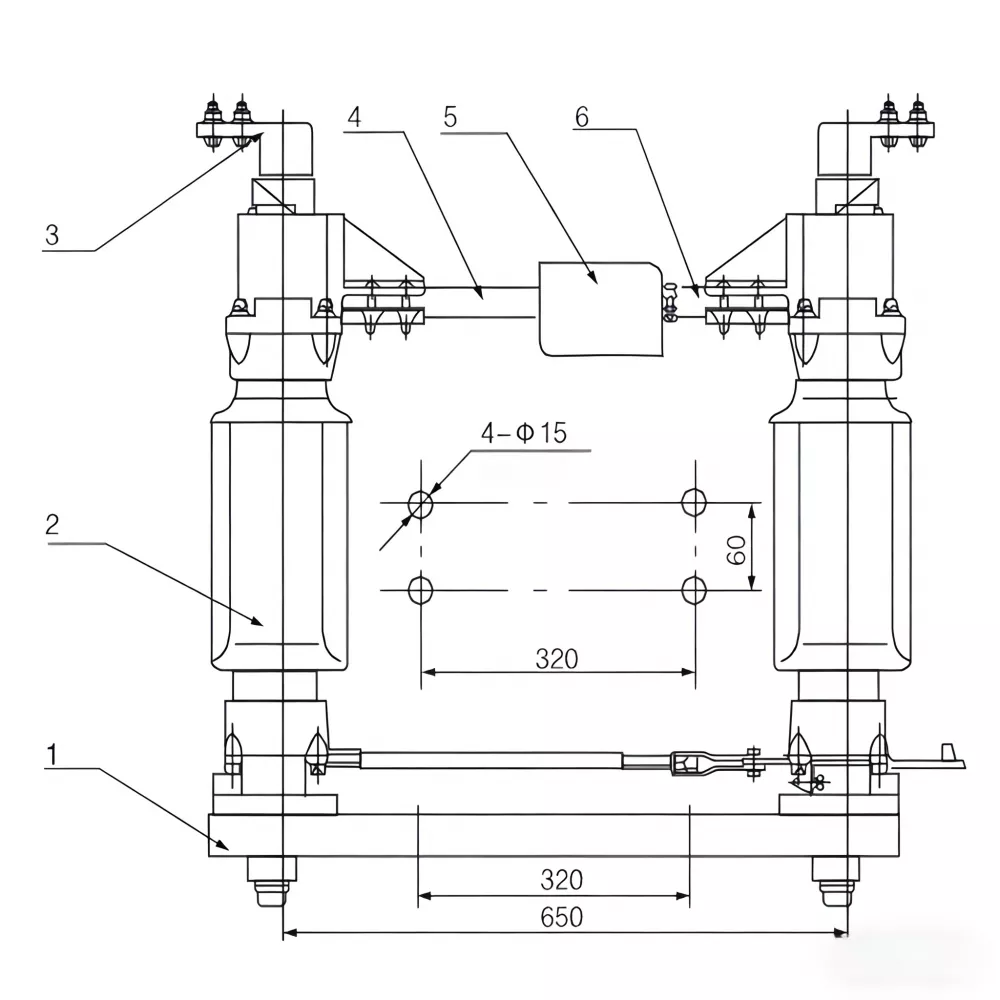

GW4 श्रृंखला संरचनात्मक अवलोकन
1. आधार
2. सपोर्ट इन्सुलेटर
3. वायर टर्मिनल
4. स्थिर प्रवाहकीय ट्यूब
5. चौकोर जल आवरण
6. चल प्रवाहकीय ट्यूब

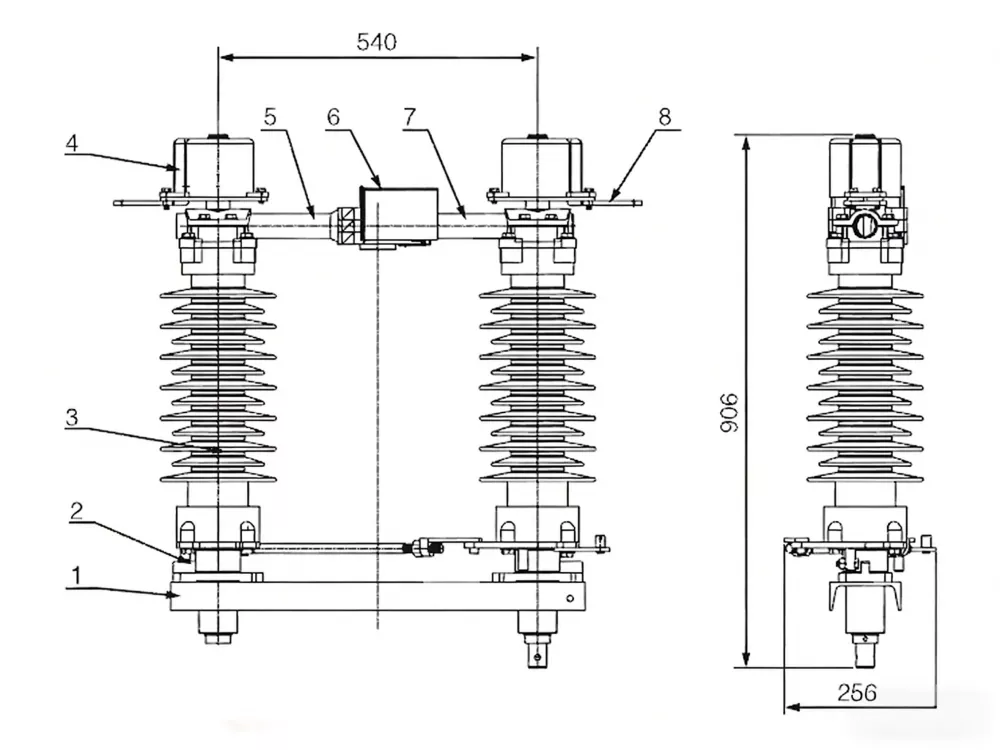

एकल ध्रुव विन्यास
1. चैनल स्टील ब्रैकेट
2. समर्थन आधार
3. इंसुलेटिंग पोस्ट
4. दायां आउटलेट टर्मिनल
5. बेलनाकार अंत प्रवाहकीय छड़
6. वर्षा आवरण
7. संपर्क प्रवाहकीय रॉड
8. बायां आउटलेट टर्मिनल

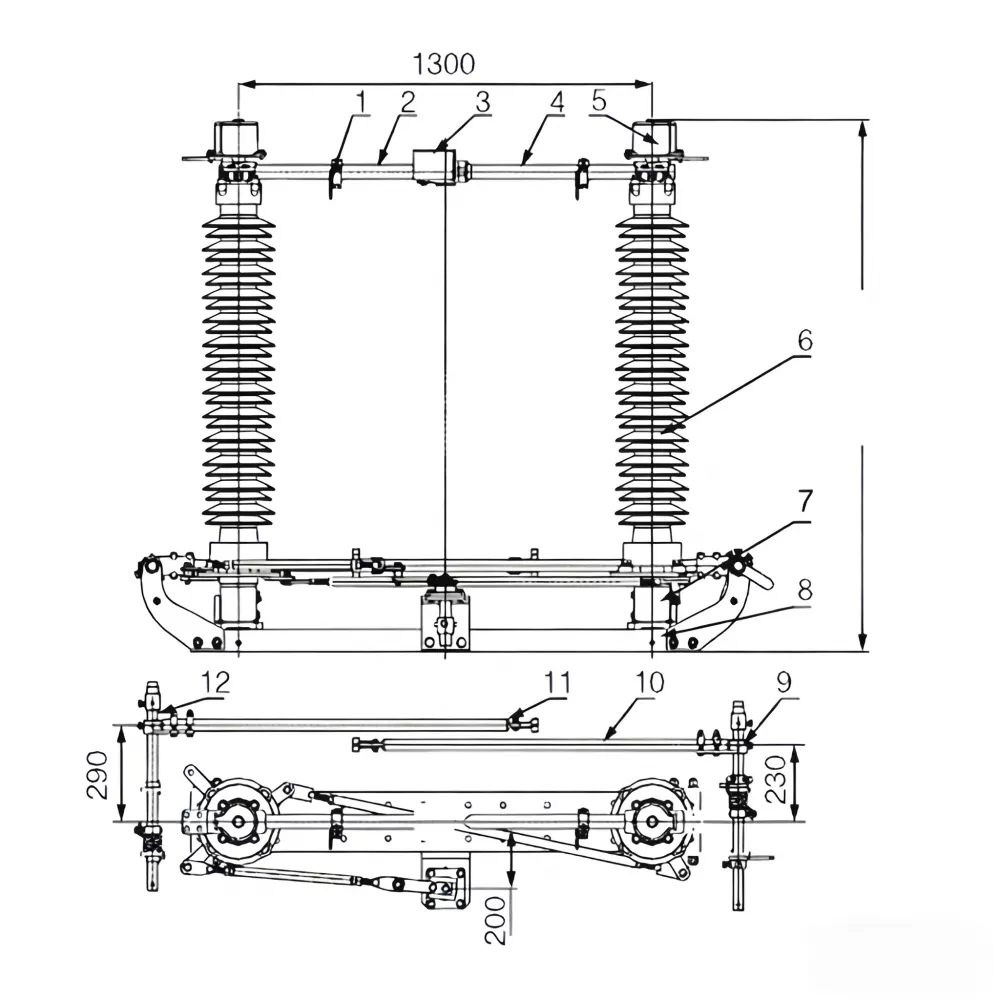

126kV उच्च वोल्टेज संरचना
1. ग्राउंडिंग स्विच निश्चित संपर्क
2. गाइड रॉड से संपर्क करें
3. स्टेनलेस स्टील रेन कवर
4. बेलनाकार प्रवाहकीय छड़
5. लचीला कनेक्शन टर्मिनल ब्लॉक
6. इन्सुलेट समर्थन
7. असर आवास
8. बेस फ्रेम को माउंट करना
9. सही ग्राउंडिंग स्विच असेंबली
10. ग्राउंडिंग स्विच स्टील पाइप
11. ग्राउंडिंग स्विच मूविंग संपर्क
12. वाम ग्राउंडिंग स्विच असेंबली
| तुलना मद | GW4 सीरीज आउटडोर हाई वोल्टेज डिस्कनेक्ट स्विच | पारंपरिक बाज़ार उत्पाद |
| संरचनात्मक स्थिरता | सिंक्रनाइज़ तीन-चरण लिंकेज के साथ प्रबलित स्टील बेस | उच्च मिसलिग्न्मेंट जोखिम के साथ स्वतंत्र चरण संचालन |
| प्रदर्शन से संपर्क करें | कम ऑक्सीकरण प्रतिरोध के साथ अनुकूलित प्रवाहकीय ट्यूब | मानक तांबे के संपर्क से लंबे समय तक घिसाव का खतरा रहता है |
| मौसम प्रतिरोधक | बारिश, बर्फ, हवा और प्रदूषण वाले वातावरण के लिए डिज़ाइन किया गया | कठोर बाहरी परिस्थितियों से सीमित सुरक्षा |
| ऑपरेशन मोड | मैनुअल और मोटर चालित संचालन का समर्थन करता है | अधिकतर मैनुअल-केवल सिस्टम |
| रखरखाव की आवश्यकता | लंबे निरीक्षण अंतराल के साथ कम रखरखाव | बार-बार रखरखाव की आवश्यकता |
आउटडोर हाई वोल्टेज डिस्कनेक्ट स्विच का व्यापक रूप से उपयोग किया जाता है:
सुचारू यांत्रिक संचालन सुनिश्चित करने के लिए घूर्णन शाफ्ट और इन्सुलेटर समर्थन संरचना का उचित संरेखण महत्वपूर्ण है। बेस फ्रेम को सुरक्षित रूप से ग्राउंड किया जाना चाहिए, और लोड-मुक्त परिस्थितियों में सुरक्षित स्विचिंग प्रदर्शन सुनिश्चित करने के लिए सक्रियण से पहले ऑपरेटिंग तंत्र का परीक्षण किया जाना चाहिए।
Q1: इस आउटडोर हाई वोल्टेज डिस्कनेक्ट स्विच का मुख्य कार्य क्या है?
यह सुरक्षित रखरखाव और सिस्टम संचालन सुनिश्चित करने के लिए उच्च-वोल्टेज सर्किट का दृश्य अलगाव प्रदान करता है।
Q2: क्या यह स्विच भारी बाहरी मौसम की स्थिति में काम कर सकता है?
हां, इसे प्रदूषण, बारिश, बर्फ और हवा के भार की स्थिति सहित अत्यधिक बाहरी वातावरण के लिए डिज़ाइन किया गया है।
Q3: GW4 श्रृंखला को मानक आइसोलेटर्स से क्या अलग बनाता है?
यह पारंपरिक मॉडलों की तुलना में बेहतर यांत्रिक सिंक्रनाइज़ेशन, मजबूत संक्षारण प्रतिरोध और लंबे समय तक परिचालन जीवन प्रदान करता है।
Q4: क्या मोटर चालित संचालन उपलब्ध है?
हां, परियोजना की आवश्यकताओं के आधार पर मैनुअल और मोटर-चालित दोनों तंत्रों को कॉन्फ़िगर किया जा सकता है।
Q5: कौन से उद्योग आमतौर पर इस उपकरण का उपयोग करते हैं?
इसका व्यापक रूप से विद्युत पारेषण, सबस्टेशन, नवीकरणीय ऊर्जा प्रणालियों और भारी औद्योगिक विद्युत नेटवर्क में उपयोग किया जाता है।
