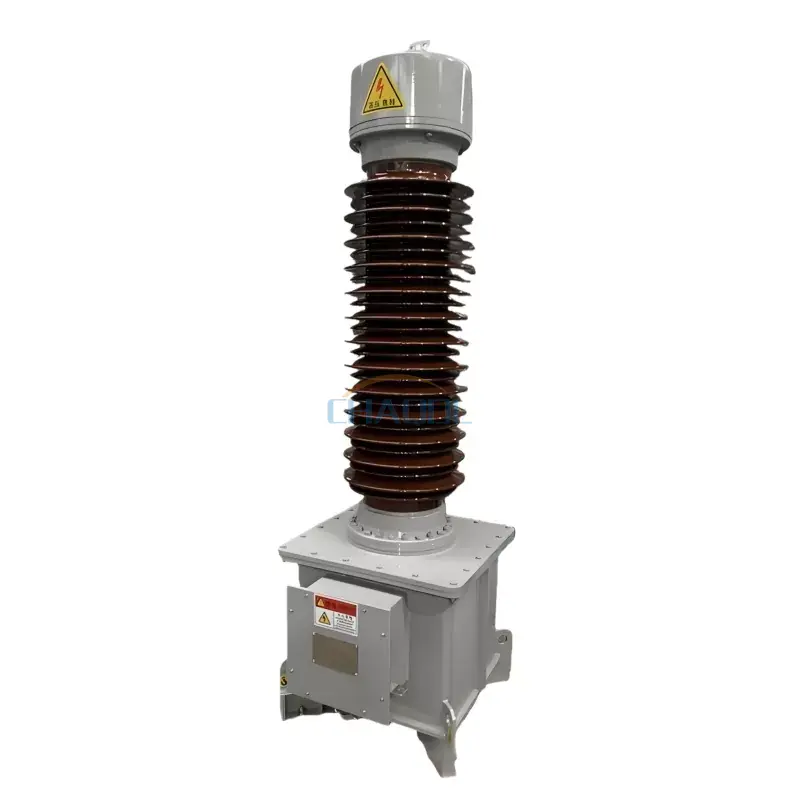

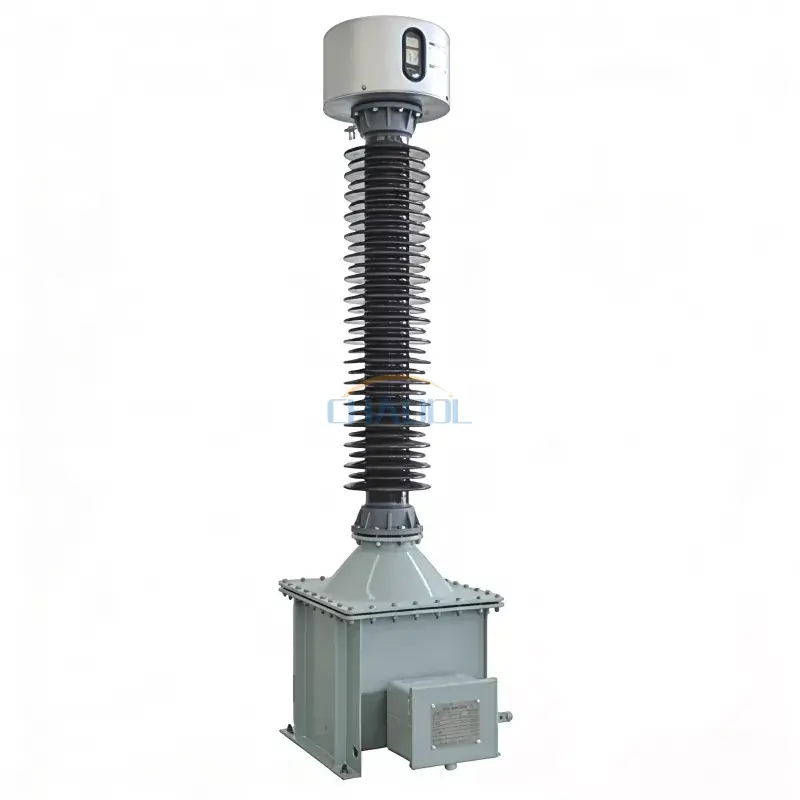

अंकियांग पावर अपना उच्च प्रदर्शन प्रस्तुत करता हैतेल डूबे विद्युत चुम्बकीय वोल्टेज ट्रांसफार्मरमध्यम और उच्च-वोल्टेज बिजली प्रणालियों में विश्वसनीय मीटरिंग और सुरक्षा के लिए डिज़ाइन किया गया। JDX श्रृंखला को 66KV, 110KV और 220KV नेटवर्क के लिए इंजीनियर किया गया है, जो सबस्टेशनों, ट्रांसमिशन लाइनों और औद्योगिक वितरण प्रणालियों में स्थिर संचालन का समर्थन करता है। इसकी आंतरिक इन्सुलेशन प्रणाली ग्रिड स्थितियों की मांग के तहत समान विद्युत क्षेत्र वितरण और दीर्घकालिक परिचालन स्थिरता सुनिश्चित करने के लिए एक वर्गीकृत कैपेसिटिव संरचना को अपनाती है।
यह उत्पाद व्यापक रूप से बिजली पारेषण वातावरण में उपयोग किया जाता है जहां सटीक वोल्टेज माप और सिस्टम सुरक्षा की आवश्यकता होती है। अनुकूलित तेल इन्सुलेशन डिजाइन और प्रबलित यांत्रिक संरचना के साथ, इकाई उतार-चढ़ाव वाले भार और पर्यावरणीय तनाव के तहत भी लगातार प्रदर्शन सुनिश्चित करती है।
The तेल डूबे विद्युत चुम्बकीय वोल्टेज ट्रांसफार्मरस्थिर आंतरिक दबाव बनाए रखने के लिए स्टेनलेस स्टील विस्तार प्रणाली के साथ संयुक्त एक सीलबंद तेल टैंक संरचना को अपनाया जाता है। तेल के स्तर की निगरानी एक समर्पित निरीक्षण विंडो के माध्यम से की जा सकती है, जो ऑपरेटरों को बिना किसी गड़बड़ी के काम करने की स्थिति का तुरंत आकलन करने में मदद करती है।
संक्षारण प्रतिरोध को बढ़ाने के लिए प्रमुख उजागर धातु घटकों को हॉट-डिप गैल्वनाइजिंग और पाउडर कोटिंग के साथ इलाज किया जाता है। द्वितीयक टर्मिनलों को एक स्तरित विन्यास में व्यवस्थित किया जाता है, हस्तक्षेप को कम करने और माप सटीकता में सुधार करने के लिए मीटरिंग और सुरक्षा वाइंडिंग्स को अलग किया जाता है।
विभिन्न वोल्टेज स्तरों के लिए जेडीएक्स श्रृंखला के विद्युत प्रदर्शन पैरामीटर:
| रेटेड प्राथमिक वोल्टेज (केवी) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| अधिकतम उपकरण वोल्टेज (केवी) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| रेटेड आवृत्ति (हर्ट्ज) | 50/60 | ||||||
| रेटेड बिजली आवृत्ति वोल्टेज का सामना करती है (केवी) | 140/160 | 230 | 275 | 750 | 1050 | ||
| रेटेड बिजली आवेग वोल्टेज का सामना (केवी) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| आर्क फ़्लैश दूरी | 780 | 1050 | 1300 | ||||
| यांत्रिक भार (एन) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| माध्यमिक टर्मिनल चिह्न | 1ए-1एन | 2ए-2एन | डीए-डीएन | ||||
| सटीकता का स्तर | 0.2 | 0.5 | 3पी | ||||
| रेटेड आउटपुट (वीए) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| थर्मल सीमा आउटपुट (वीए) | 2000 | ||||||
| रेटेड वोल्टेज कारक | 1.2/निरंतर；1.9/8घंटा(66केवी) 1.2/निरंतर；1.5/30s(110-230KV) |
||||||
आधुनिक विद्युत प्रणालियों में,तेल डूबे विद्युत चुम्बकीय वोल्टेज ट्रांसफार्मरआमतौर पर आउटडोर सबस्टेशनों, ट्रांसमिशन कॉरिडोर और हाई-वोल्टेज वितरण स्टेशनों में तैनात किया जाता है। यह राजस्व मीटरिंग और रिले सुरक्षा के लिए सटीक वोल्टेज माप का समर्थन करता है, जो जटिल लोड स्थितियों के तहत स्थिर ग्रिड संचालन सुनिश्चित करता है।
यह डिज़ाइन विशेष रूप से उपयोगिता सबस्टेशन, औद्योगिक बिजली संयंत्र और क्षेत्रीय बिजली नेटवर्क जैसे उच्च इन्सुलेशन विश्वसनीयता की आवश्यकता वाले वातावरण के लिए उपयुक्त है।

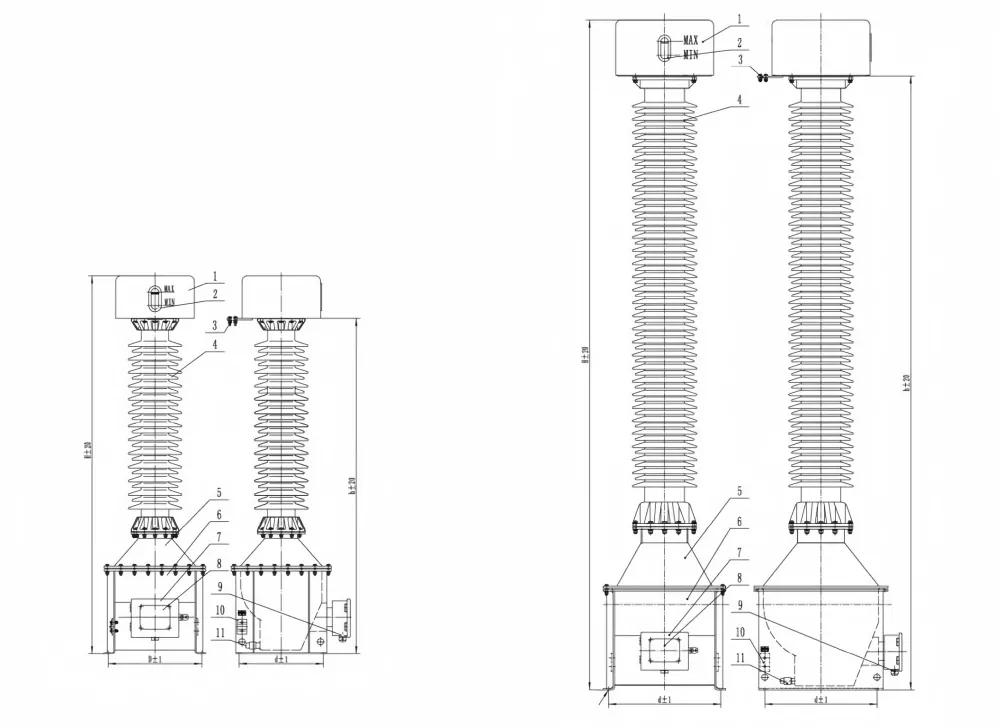

| संख्या | नाम |
| 1 | विस्तारक |
| 2 | तेल स्तर निरीक्षण खिड़की |
| 3 | एकल टर्मिनल |
| 4 | चीनी मिट्टी की आस्तीन |
| 5 | उठी हुई सीट |
| 6 | टैंक |
| 7 | द्वितीयक जंक्शन बॉक्स |
| 8 | नेमप्लेट |
| 9 | द्वितीयक आउटलेट छेद |
| 10 | ग्राउंडिंग प्लेट |
| 11 | तेल निकास वाल्व |
चालू करने से पहले, सही ग्राउंडिंग सुनिश्चित करें और सेकेंडरी वायरिंग पोलारिटी को सत्यापित करें। इन्सुलेशन दूरी और सुरक्षित संचालन बनाए रखने के लिए ट्रांसफार्मर को पर्याप्त निकासी के साथ एक स्थिर नींव पर स्थापित किया जाना चाहिए। लंबी अवधि के संचालन के दौरान तेल के स्तर और सीलिंग की स्थिति के नियमित निरीक्षण की सिफारिश की जाती है।
Q1: यह वोल्टेज ट्रांसफार्मर किन प्रणालियों के लिए उपयुक्त है?
उत्तर: इसका उपयोग आमतौर पर माप और सुरक्षा के लिए 66KV से 220KV बिजली पारेषण और वितरण प्रणालियों में किया जाता है।
Q2: क्या इसे बाहर इस्तेमाल किया जा सकता है?
उत्तर: हां, संरचना जंग रोधी और सीलबंद इन्सुलेशन प्रदर्शन के साथ बाहरी सबस्टेशनों के लिए डिज़ाइन की गई है।
Q3: रखरखाव की आवश्यकता क्या है?
उत्तर: स्थिर दीर्घकालिक संचालन के लिए नियमित तेल स्तर निरीक्षण और टर्मिनल कसने की सिफारिश की जाती है।
Q4: क्या यह विभिन्न सटीकता वर्गों का समर्थन करता है?
उत्तर: हां, मीटरिंग और सुरक्षा अनुप्रयोगों के लिए कई सटीकता संयोजन उपलब्ध हैं।
Q5: इन्सुलेशन प्रदर्शन कैसे सुनिश्चित किया जाता है?
ए: इकाई समान विद्युत क्षेत्र वितरण को बनाए रखने के लिए कैपेसिटिव ग्रेडिंग के साथ तेल इन्सुलेशन का उपयोग करती है।
Q6: सेवा जीवन क्या है?
उत्तर: सामान्य परिचालन स्थितियों के तहत, यह न्यूनतम गिरावट के साथ दीर्घकालिक सेवा का समर्थन करता है।
