कोर करंट ट्रांसफार्मर के माध्यम से

अंकियांग पावर आधुनिक बिजली वितरण प्रणालियों की क्षेत्र अनुप्रयोग आवश्यकताओं के आधार पर कोर करंट ट्रांसफार्मर LMZC-10 के माध्यम से कोर प्रकार विकसित करता है। जीआईएस, आरएमयू और कॉम्पैक्ट सबस्टेशन जैसे मध्यम-वोल्टेज स्विचगियर वातावरण के लिए डिज़ाइन किया गया, उत्पाद जटिल परिचालन स्थितियों के तहत स्थिर माप प्रदर्शन प्रदान करता है। यह वायरिंग और रखरखाव के दौरान सुरक्षा और दृश्यता में सुधार के लिए लौ-रिटार्डेंट एबीएस हाउसिंग और एक सीलबंद पारदर्शी टर्मिनल कवर के साथ पूरी तरह से इंसुलेटेड संरचना को अपनाता है।

व्यावहारिक मीटरिंग और सुरक्षा सर्किट में, इसका व्यापक रूप से वास्तविक समय के वर्तमान नमूने और बिजली प्रणालियों में रिले सुरक्षा के लिए उपयोग किया जाता है। इसकी स्प्लिट-कोर या रिंग-प्रकार की संरचना मुख्य कंडक्टर को हटाए बिना प्राथमिक केबल या बसबार पर सीधे स्थापना की अनुमति देती है, जिससे रेट्रोफिट या रखरखाव परियोजनाओं के दौरान दक्षता में सुधार होता है।

संरचनात्मक डिजाइन एवं कार्य सिद्धांत

इसे टोरॉयडल सिलिकॉन स्टील कोर और एपॉक्सी रेजिन कास्टिंग इन्सुलेशन के साथ बनाया गया है। प्राथमिक कंडक्टर सिंगल-टर्न वाइंडिंग के रूप में कार्य करता है, जो चुंबकीय युग्मन दक्षता में काफी सुधार करता है और ऑपरेशन के दौरान ऊर्जा हानि को कम करता है।

स्थिर वर्तमान आउटपुट और माप सटीकता सुनिश्चित करने के लिए द्वितीयक वाइंडिंग उच्च-चालकता तांबे के तार से बनी है। पूरी तरह से सील एपॉक्सी राल संरचना नमी प्रतिरोध, धूल संरक्षण और दीर्घकालिक यांत्रिक स्थिरता को बढ़ाती है।

इलेक्ट्रिकल इंजीनियरिंग अनुप्रयोगों में, थ्रू कोर करंट ट्रांसफार्मर को इसकी कॉम्पैक्ट संरचना और निरंतर संचालन वातावरण में विश्वसनीय प्रदर्शन के लिए पसंद किया जाता है।

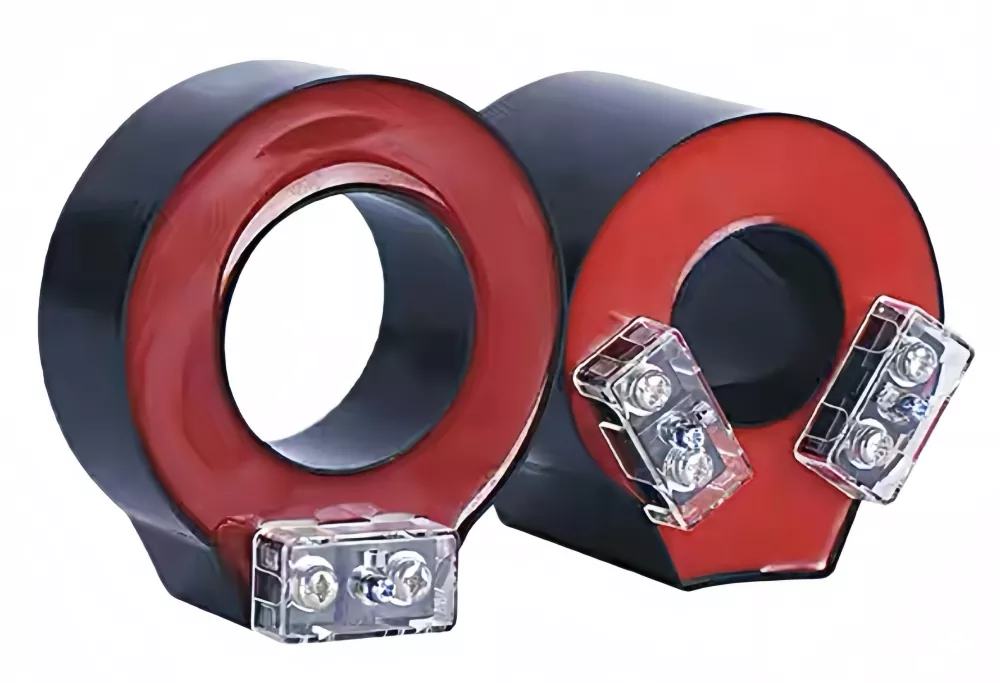

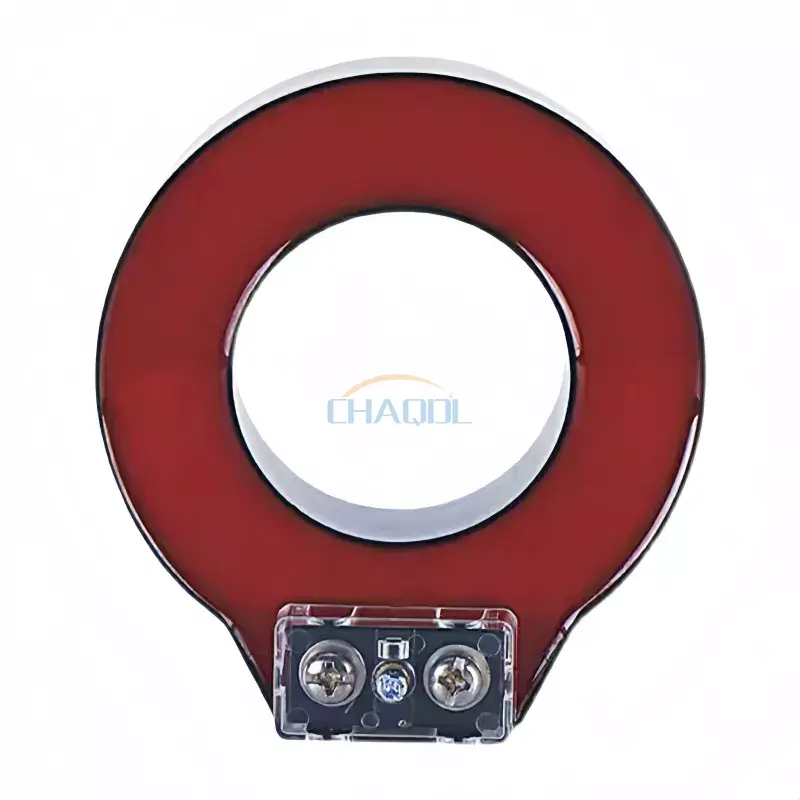

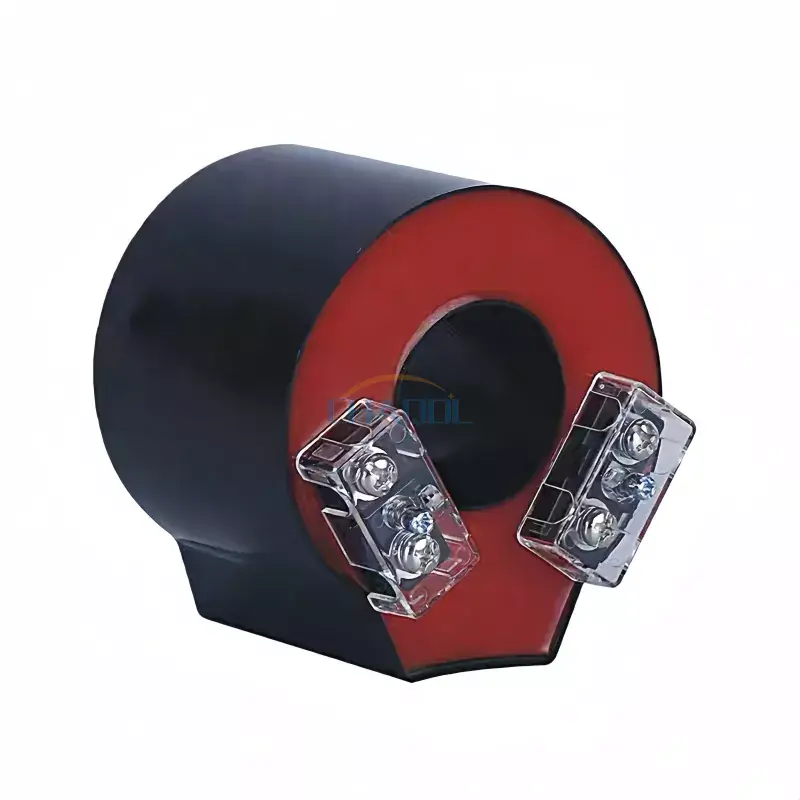

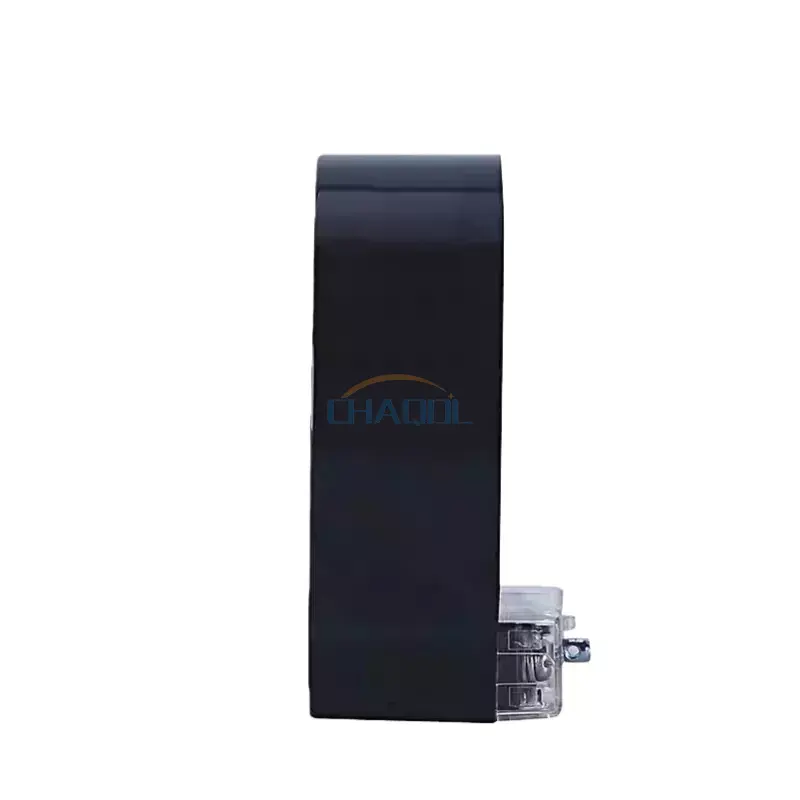

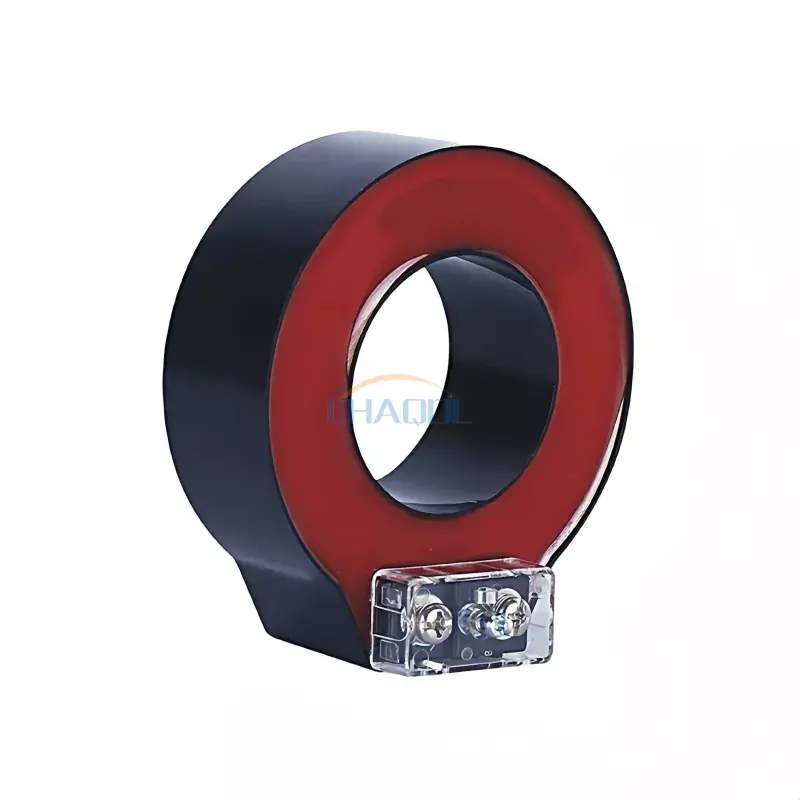

उत्पाद छवि प्रदर्शन

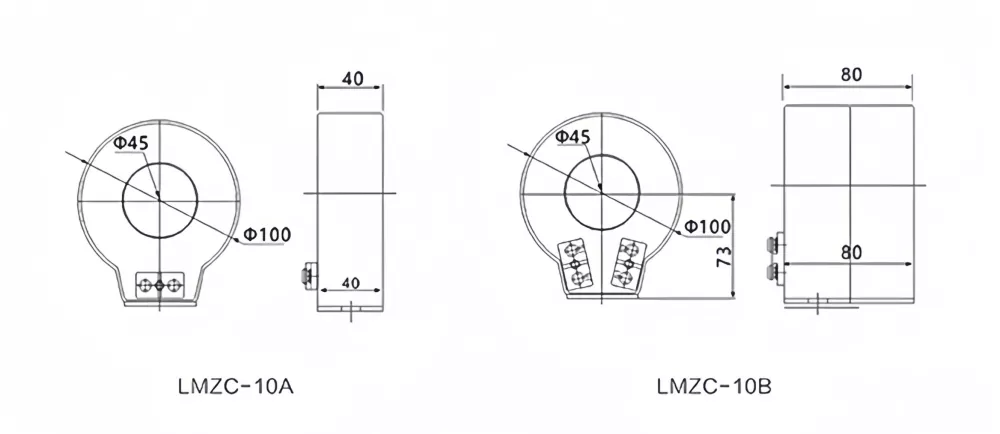

उत्पाद आयाम आरेख

तकनीकी मापदंड

अनुप्रयोग का दायरा और स्थापना नोट्स

यह श्रृंखला लो-वोल्टेज वितरण कैबिनेट, मीटरिंग पैनल और औद्योगिक स्वचालन प्रणालियों में व्यापक रूप से लागू होती है। थ्रू कोर करंट ट्रांसफार्मर उन रेट्रोफिट परियोजनाओं के लिए विशेष रूप से उपयुक्त है जहां स्थापना के दौरान मौजूदा बसबार या केबल को डिस्कनेक्ट नहीं किया जा सकता है। यह स्थिर आर्द्रता और तापमान नियंत्रण के साथ इनडोर वातावरण में निरंतर संचालन का समर्थन करता है।

आवेदन का दायरा

सटीक वर्तमान निगरानी और सुरक्षा समन्वय की आवश्यकता वाले विद्युत ऊर्जा प्रणालियों में व्यापक रूप से लागू किया जाता है। यह औद्योगिक और उपयोगिता-स्तर की स्थापनाओं दोनों के लिए उपयुक्त है।

• निम्न और मध्यम वोल्टेज स्विचगियर सिस्टम
• बिजली वितरण कैबिनेट और मीटरिंग पैनल
• सबस्टेशन सुरक्षा और निगरानी प्रणाली
• औद्योगिक स्वचालन बिजली नियंत्रण प्रणाली
• नवीकरणीय ऊर्जा विद्युत उत्पादन प्रणालियाँ

स्थापना आवश्यकताएं

माप सटीकता और सुरक्षित संचालन सुनिश्चित करने के लिए उचित स्थापना आवश्यक है। संतुलित चुंबकीय प्रवाह वितरण बनाए रखने के लिए प्राथमिक कंडक्टर को कोर के केंद्र से गुजरना होगा।

• कंडक्टर को कोर विंडो के अंदर केन्द्रित रखें
• ऑपरेशन के दौरान सेकेंडरी सर्किट को खुला न छोड़ें
• द्वितीयक टर्मिनल की विश्वसनीय ग्राउंडिंग सुनिश्चित करें
• यांत्रिक स्थिरता के लिए इंसुलेटेड माउंटिंग हार्डवेयर का उपयोग करें

प्रदर्शन लाभ

पारंपरिक वर्तमान ट्रांसफार्मर की तुलना में, थ्रू कोर करंट ट्रांसफार्मर विद्युत माप प्रणालियों में बेहतर परिचालन दक्षता और दीर्घकालिक स्थिरता प्रदान करता है।

• स्थिर रैखिक प्रतिक्रिया के साथ उच्च माप सटीकता
• कम कोर हानि और बेहतर विद्युत चुम्बकीय प्रदर्शन
• बेहतर पर्यावरणीय प्रतिरोध के लिए एपॉक्सी रेज़िन इन्सुलेशन
• सीमित स्थापना स्थान के लिए उपयुक्त कॉम्पैक्ट डिज़ाइन
• न्यूनतम रखरखाव आवश्यकताओं के साथ लंबी सेवा जीवन

अक्सर पूछे जाने वाले प्रश्न

Q1: इस उत्पाद का मुख्य कार्य क्या है?
उत्तर: इसका उपयोग विद्युत प्रणालियों में वर्तमान माप और सुरक्षा के लिए किया जाता है, विशेष रूप से वितरण और मीटरिंग अनुप्रयोगों में।

Q2: क्या इसे सिस्टम बंद किए बिना स्थापित किया जा सकता है?
उत्तर: हां, इसका स्प्लिट-कोर डिज़ाइन प्राथमिक कंडक्टर को डिस्कनेक्ट किए बिना इंस्टॉलेशन की अनुमति देता है।

Q3: यह किन प्रणालियों के साथ संगत है?
ए: यह आरएमयू और नियंत्रण पैनल सहित निम्न और मध्यम वोल्टेज स्विचगियर के लिए उपयुक्त है।

Q4: इन्सुलेशन स्तर क्या है?
ए: इन्सुलेशन स्तर औद्योगिक वितरण वातावरण के लिए डिज़ाइन किया गया है और रेटेड वोल्टेज स्थितियों के तहत सुरक्षित संचालन सुनिश्चित करता है।

Q5: क्या इसे बाहर इस्तेमाल किया जा सकता है?
उत्तर: यह मुख्य रूप से इनडोर उपयोग के लिए डिज़ाइन किया गया है; बाहरी स्थापना के लिए अतिरिक्त सुरक्षात्मक घेरे की आवश्यकता होती है।

Q6: इसे कितनी बार रखरखाव की आवश्यकता होती है?
ए: सामान्य परिचालन स्थितियों के तहत, समय-समय पर निरीक्षण पर्याप्त है, जिसमें लगातार रखरखाव की आवश्यकता नहीं होती है।

अंतिम नोट: यह थ्रू कोर करंट ट्रांसफार्मर आधुनिक बिजली वितरण प्रणालियों में दीर्घकालिक स्थिर संचालन के लिए डिज़ाइन किया गया है, जो विश्वसनीय माप और सुरक्षा प्रदर्शन सुनिश्चित करता है।
