जीरो सीक्वेंस करंट ट्रांसफार्मर को मध्यम-वोल्टेज बिजली प्रणालियों में पृथ्वी दोष का पता लगाने और सुरक्षा समन्वय के लिए डिज़ाइन किया गया है। इसे आमतौर पर 10kV वितरण नेटवर्क में असंतुलित या गलती की स्थिति के तहत उत्पन्न अवशिष्ट वर्तमान की निगरानी करने के लिए लागू किया जाता है, जिससे सुरक्षा रिले को दोषपूर्ण सर्किट को तुरंत अलग करने और सिस्टम सुरक्षा और विश्वसनीयता में सुधार करने में मदद मिलती है।

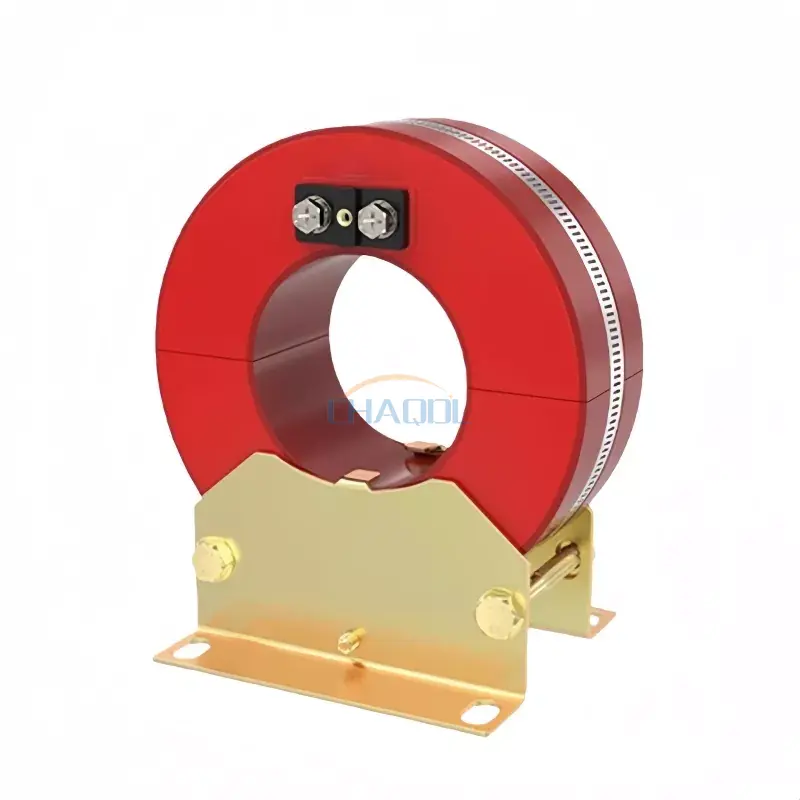

यह मॉडल (LXK-Φ80-200) स्प्लिट-कोर संरचना के साथ एपॉक्सी राल वैक्यूम कास्टिंग तकनीक का उपयोग करता है, जो प्राथमिक केबलों को डिस्कनेक्ट किए बिना इंस्टॉलेशन की अनुमति देता है। कोर उच्च श्रेणी के कोल्ड-रोल्ड सिलिकॉन स्टील से निर्मित होता है, जबकि वाइंडिंग दीर्घकालिक संचालन के दौरान स्थिर चुंबकीय प्रदर्शन और कम नुकसान सुनिश्चित करने के लिए ऑक्सीजन मुक्त तांबे के कंडक्टर का उपयोग करता है।

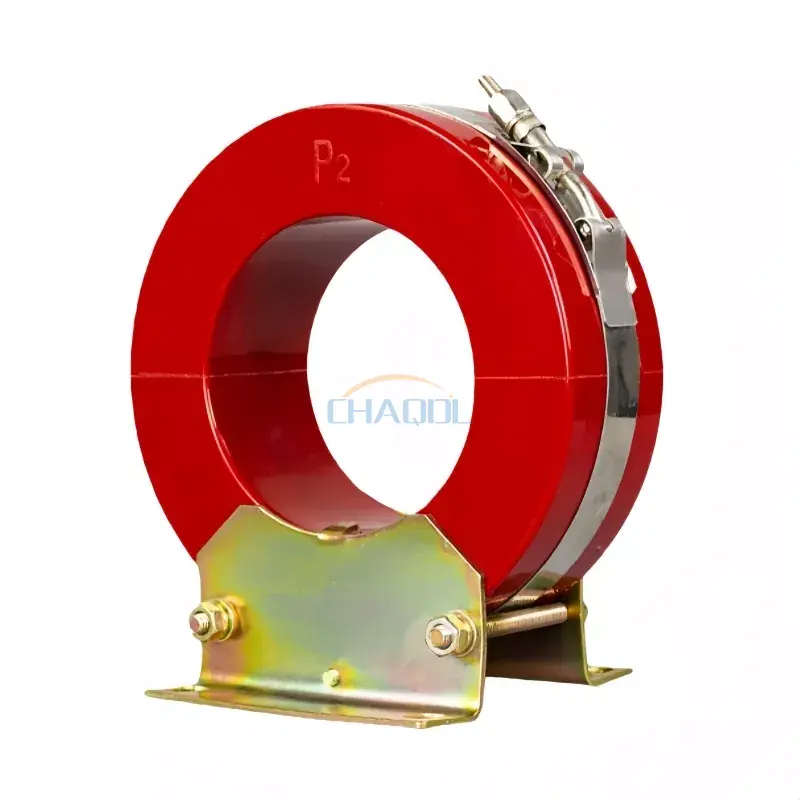

इस जीरो सीक्वेंस करंट ट्रांसफार्मर का एक प्रमुख लाभ इसकी स्प्लिट-कोर संरचना है, जो प्राथमिक केबलों को डिस्कनेक्ट किए बिना इंस्टॉलेशन की अनुमति देता है। क्लैम्पिंग फिक्सेशन के साथ संयुक्त दो-खंड कोर डिज़ाइन, रेट्रोफिट और रखरखाव परियोजनाओं में ऑन-साइट इंस्टॉलेशन दक्षता में काफी सुधार करता है।

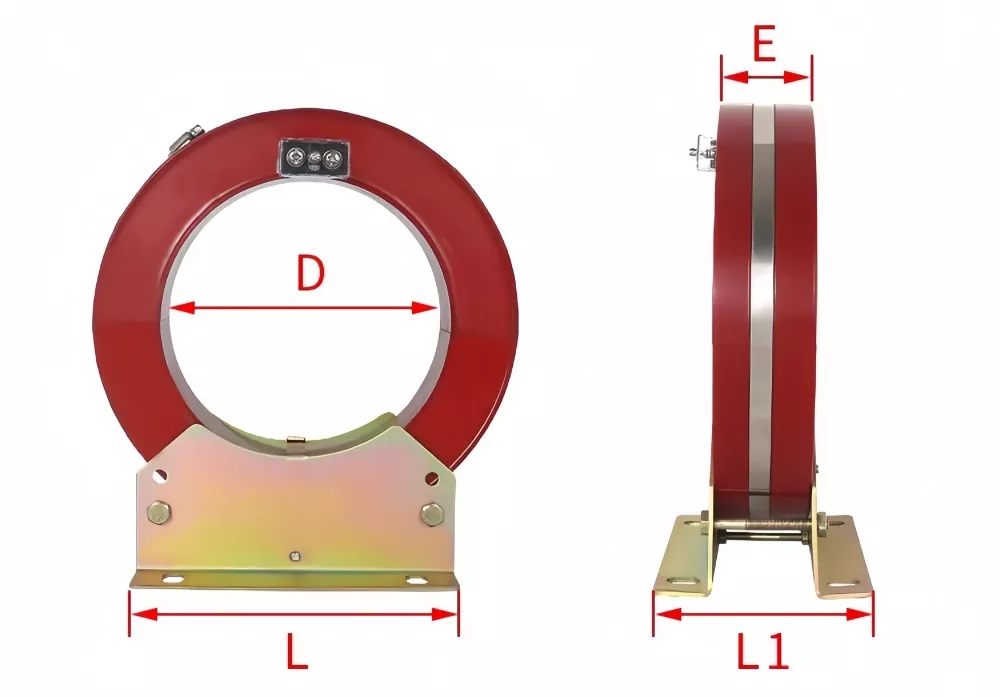

| उत्पाद विशिष्टताएँ | D | E | L | एल1 |
| एलएक्सके-80 | Φ80 | 58 | 130 | 123 |
| एलएक्सके-100 | Φ100 | 58 | 130 | 122 |
| एलएक्सके-120 | Φ120 | 57 | 130 | 120 |
| एलएक्सके-150 | Φ150 | 58 | 190 | 123 |
| एलएक्सके-180 | Φ180 | 58 | 190 | 125 |
| एलएक्सके-200 | Φ200 | 60 | 280 | 129 |
| एलएक्सके-240 | Φ240 | 80 | 280 | 167 |
| एलएक्सके-260 | Φ260 | 55 | 280 | 120 |
| एलएक्सके-300 | Φ300 | 80 | 280 | 170 |
| रिले मॉडल | रिले कॉइल कनेक्शन विधि | रिले स्केल मान | शून्य-अनुक्रम वर्तमान मान (ए) |
| डीडी-11/60 डीडी-1/60 |
श्रृंखला कनेक्शन | 15*1 | 2.4-4.5 |
| 30*1 | |||
| समानांतर में | 15*2 | 3-5 | |
| 30*2 | |||
| श्रृंखला कनेक्शन | 15*1 | 3-5 | |
| 30*1 | |||
| समानांतर में | 15*2 | 3-6 | |
| 30*2 |
रेटेड इन्सुलेशन स्तर: 0.5/3KV
स्प्लिट-कोर एपॉक्सी रेजिन संरचना प्राथमिक केबलों को हटाए बिना तेजी से इंस्टॉलेशन की अनुमति देती है, जिससे रखरखाव और रेट्रोफिट परियोजनाओं में डाउनटाइम कम हो जाता है। यह डिज़ाइन कठोर विद्युत वातावरण में यांत्रिक स्थिरता और दीर्घकालिक इन्सुलेशन विश्वसनीयता में भी सुधार करता है।
डिवाइस निम्न और उच्च अवशिष्ट वर्तमान स्थितियों के तहत स्थिर माप प्रदर्शन प्रदान करता है, जो इसे औद्योगिक वितरण नेटवर्क, सबस्टेशन और कॉम्पैक्ट स्विचगियर असेंबली में सुरक्षा प्रणालियों के लिए उपयुक्त बनाता है।
1. स्थापना: इनडोर उपयोग
2. तापमान सीमा: -5℃ से 40℃, दैनिक औसत ≤ 30℃
3. पर्यावरण: गैर-संक्षारक, कम प्रदूषण वाले क्षेत्र
Q1: शून्य अनुक्रम धारा ट्रांसफार्मर का मुख्य कार्य क्या है?
ए: यह तीन-चरण प्रणालियों में पृथ्वी दोषों के कारण होने वाले असंतुलन वर्तमान का पता लगाता है और दोषपूर्ण सर्किट को अलग करने के लिए रिले सुरक्षा प्रणालियों के लिए सिग्नल प्रदान करता है।
Q2: क्या इसे सिस्टम बंद किए बिना स्थापित किया जा सकता है?
उत्तर: हां, स्प्लिट-कोर डिज़ाइन बिना डिस्कनेक्ट किए मौजूदा केबलों के आसपास इंस्टॉलेशन की अनुमति देता है।
Q3: क्या रेटेड करंट निश्चित या अनुकूलन योग्य है?
ए: प्राथमिक वर्तमान रेटिंग को सिस्टम आवश्यकताओं के आधार पर अनुकूलित किया जा सकता है।
Q4: यह किस प्रकार की सुरक्षा प्रणालियों के साथ संगत है?
ए: यह अर्थ फॉल्ट रिले, सुरक्षा पैनल और स्विचगियर मॉनिटरिंग सिस्टम के साथ संगत है।
Q5: कोर और वाइंडिंग में किस सामग्री का उपयोग किया जाता है?
उत्तर: यह कम नुकसान और उच्च दक्षता के लिए कोल्ड-रोल्ड सिलिकॉन स्टील कोर और ऑक्सीजन मुक्त तांबे की वाइंडिंग का उपयोग करता है।
Q6: यह आमतौर पर कहाँ स्थापित किया जाता है?
ए: यह आमतौर पर रिंग मुख्य इकाइयों, वितरण कैबिनेट, ट्रांसफार्मर और सर्किट ब्रेकर सुरक्षा पैनल में स्थापित किया जाता है।
