एक पेशेवर बिजली उपकरण निर्माता के रूप में,अंकियांग पावरएक विश्वसनीय प्रदान करता हैशून्य अनुक्रम धारा ट्रांसफार्मरविद्युत वितरण प्रणालियों में अवशिष्ट धारा का पता लगाने और पृथ्वी दोष संरक्षण का समर्थन करने के लिए डिज़ाइन किया गया है। इसकी स्प्लिट-कोर संरचना, स्थिर चुंबकीय प्रदर्शन और सुविधाजनक इंस्टॉलेशन इसे सुरक्षा और निगरानी अनुप्रयोगों के लिए उपयुक्त बनाता है जहां तेजी से गलती का पता लगाना और भरोसेमंद संचालन आवश्यक है।
जीरो सीक्वेंस करंट ट्रांसफार्मर एक विशेष करंट ट्रांसफार्मर है जिसका उपयोग करंट असंतुलन और पृथ्वी दोषों के कारण होने वाले अवशिष्ट या शून्य-सीक्वेंस करंट का पता लगाने के लिए किया जाता है। पारंपरिक वर्तमान ट्रांसफार्मर के विपरीत, जो मुख्य रूप से व्यक्तिगत चरण धाराओं को मापते हैं, यह उपकरण ट्रांसफार्मर कोर से गुजरने वाली संयुक्त धारा की निगरानी करता है। सामान्य परिचालन स्थितियों के तहत, मॉनिटर की गई धाराओं का वेक्टर योग शून्य के करीब है। जब कोई पृथ्वी दोष या रिसाव पथ होता है, तो संतुलन बदल जाता है और एक अवशिष्ट धारा का पता चलता है। फिर उचित सुरक्षात्मक कार्रवाई शुरू करने के लिए इस सिग्नल को सुरक्षा रिले में स्थानांतरित किया जा सकता है।
औद्योगिक वितरण नेटवर्क, सबस्टेशन, स्विचगियर असेंबली और रेट्रोफिट परियोजनाओं के लिए, सही ट्रांसफार्मर का चयन करने के लिए कोर डिजाइन, एपर्चर आकार, इन्सुलेशन, स्थापना विधि, सटीकता, रिले संगतता और पर्यावरणीय स्थितियों पर ध्यान देने की आवश्यकता होती है। एक उचित रूप से चयनित शून्य अनुक्रम वर्तमान ट्रांसफार्मर सुरक्षा प्रणालियों को अधिक प्रभावी ढंग से प्रतिक्रिया देने में मदद करते हुए गलती की निगरानी में सुधार कर सकता है।
शून्य अनुक्रम धारा ट्रांसफार्मर क्या है?
शून्य अनुक्रम धारा ट्रांसफार्मर कैसे काम करता है?
आधुनिक शून्य अनुक्रम धारा ट्रांसफार्मर की मुख्य विशेषताएं क्या हैं?
शून्य अनुक्रम धारा ट्रांसफार्मर का उपयोग कहाँ किया जाता है?
आपको सही ट्रांसफार्मर का चयन कैसे करना चाहिए?
स्थापना के दौरान क्या विचार किया जाना चाहिए?
उत्पाद विशिष्टताएँ और चयन संदर्भ
एक शून्य अनुक्रम वर्तमान ट्रांसफार्मर, जिसे अक्सर कोर-बैलेंस वर्तमान ट्रांसफार्मर या अवशिष्ट वर्तमान ट्रांसफार्मर कहा जाता है, को विद्युत सर्किट के भीतर वर्तमान असंतुलन का पता लगाने के लिए डिज़ाइन किया गया है। इसका प्राथमिक अनुप्रयोग पृथ्वी दोष, इन्सुलेशन समस्याओं या रिसाव पथ से जुड़े अवशिष्ट वर्तमान की पहचान करना है।
ऑपरेटिंग अवधारणा पारंपरिक चरण वर्तमान ट्रांसफार्मर से अलग है। केवल एक कंडक्टर को मापने के बजाय, संरक्षित सर्किट से संबंधित कंडक्टर चुंबकीय कोर से गुजरते हैं। जब चालकों के माध्यम से बहने वाली धाराएँ संतुलित होती हैं, तो उनके चुंबकीय प्रभाव काफी हद तक एक दूसरे को रद्द कर देते हैं। जब किसी दोष के कारण करंट अनपेक्षित पथ से प्रवाहित होता है, तो कोर में एक अवशिष्ट चुंबकीय क्षेत्र विकसित होता है और द्वितीयक वाइंडिंग एक संबंधित संकेत उत्पन्न करता है।
यह ऑपरेटिंग सिद्धांत ट्रांसफार्मर को सुरक्षा रिले और अन्य निगरानी उपकरणों के साथ मिलकर काम करने की अनुमति देता है। इलेक्ट्रिकल इंजीनियरों और सिस्टम इंटीग्रेटर्स के लिए, डिवाइस समग्र पृथ्वी दोष संरक्षण योजना के भीतर एक महत्वपूर्ण सेंसिंग घटक के रूप में कार्य करता है।
कार्य सिद्धांत किरचॉफ के वर्तमान कानून से निकटता से संबंधित है। एक संतुलित तीन-चरण सर्किट में, चरण धाराओं का वेक्टर योग सैद्धांतिक रूप से शून्य है:
आईए + आईबी + आईसी = 0
परिणामस्वरूप, कोर के अंदर उत्पन्न चुंबकीय प्रवाह न्यूनतम हो जाता है और द्वितीयक आउटपुट बहुत छोटा रह जाता है।
जब पृथ्वी में कोई खराबी आती है, तो धारा का कुछ भाग इच्छित सर्किट से अनपेक्षित पथ से निकल जाता है। इसलिए वर्तमान संतुलन गड़बड़ा गया है:
Ia + Ib + Ic ≠ 0
परिणामी अवशिष्ट धारा कोर में चुंबकीय प्रवाह बनाती है। फिर द्वितीयक वाइंडिंग एक विद्युत संकेत उत्पन्न करती है जिसे सुरक्षा रिले द्वारा पता लगाया जा सकता है।
एक विशिष्ट सुरक्षा क्रम को निम्नानुसार संक्षेपित किया जा सकता है:
यह प्रक्रिया एक सुरक्षा प्रणाली को व्यक्तिगत चरण वर्तमान ट्रांसफार्मर से माप पर भरोसा किए बिना असामान्य अवशिष्ट वर्तमान की पहचान करने की अनुमति देती है।

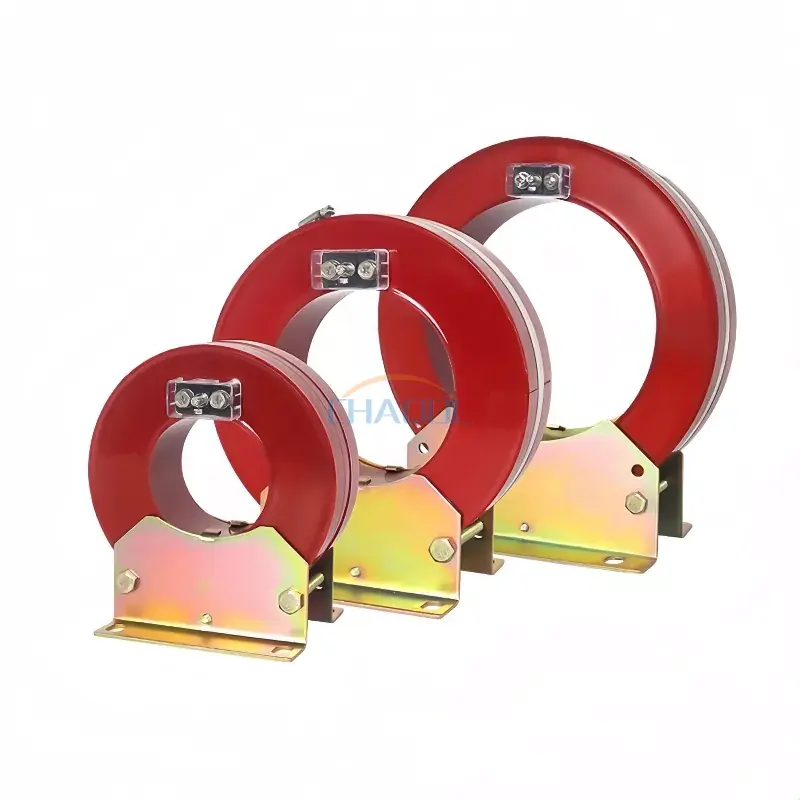

औद्योगिक विद्युत अनुप्रयोगों के लिए, यांत्रिक निर्माण और विद्युत चुम्बकीय प्रदर्शन समान रूप से महत्वपूर्ण हैं। अंकियांग पावर की एलएक्सके श्रृंखला एपॉक्सी राल वैक्यूम कास्टिंग के साथ स्प्लिट-कोर डिज़ाइन का उपयोग करती है, जिससे केबल हटाने की आवश्यकता के बिना ट्रांसफार्मर को मौजूदा प्राथमिक केबलों के आसपास स्थापित किया जा सकता है। यह रेट्रोफिट और रखरखाव परियोजनाओं के लिए विशेष रूप से मूल्यवान हो सकता है जहां डाउनटाइम को कम करना प्राथमिकता है।
इस प्रकार के ट्रांसफार्मर का मूल्यांकन करते समय कई विशेषताओं पर विचार किया जाना चाहिए:
प्राथमिक सर्किट के व्यापक संशोधन के बिना मौजूदा विद्युत बुनियादी ढांचे को अपग्रेड करते समय ये विशेषताएं स्प्लिट-कोर डिज़ाइन को विशेष रूप से व्यावहारिक बनाती हैं।
एक शून्य अनुक्रम धारा ट्रांसफार्मर को बिजली वितरण और सुरक्षा प्रणालियों की एक विस्तृत श्रृंखला में एकीकृत किया जा सकता है। इसकी प्राथमिक भूमिका सुरक्षा या निगरानी उपकरणों को अवशिष्ट-वर्तमान जानकारी प्रदान करना है।
विशिष्ट अनुप्रयोगों में शामिल हैं:
उदाहरण के लिए, एक वितरण कैबिनेट में, ट्रांसफार्मर डाउनस्ट्रीम सर्किट को खिलाने वाले कंडक्टरों की निगरानी कर सकता है। यदि इन्सुलेशन खराब होने के कारण करंट पृथ्वी की ओर प्रवाहित होता है, तो परिणामी अवशिष्ट करंट का पता लगाया जा सकता है और सुरक्षा रिले में संचारित किया जा सकता है। रिले तब यह निर्धारित कर सकता है कि मापी गई स्थिति के लिए सर्किट रुकावट की आवश्यकता है या नहीं।
यह दृष्टिकोण मूल्यवान है क्योंकि असामान्य वर्तमान स्थितियों का शीघ्र पता लगाने से उपकरण क्षति, विस्तारित डाउनटाइम और विद्युत सुरक्षा घटनाओं के जोखिम को कम करने में मदद मिल सकती है।
जीरो सीक्वेंस करंट ट्रांसफार्मर का चयन केवल एपर्चर आकार पर आधारित नहीं होना चाहिए। इंजीनियरों को विद्युत प्रणाली, स्थापना वातावरण, सुरक्षा रिले और यांत्रिक व्यवस्था का एक साथ मूल्यांकन करना चाहिए।
| चयन कारक | क्या विचार करें | यह क्यों मायने रखती है |
|---|---|---|
| कोर एपर्चर | आंतरिक व्यास को केबल या कंडक्टर व्यवस्था से मिलाएं | व्यावहारिक स्थापना और पर्याप्त निकासी सुनिश्चित करता है |
| सिस्टम वोल्टेज | विद्युत प्रणाली के साथ अनुकूलता की पुष्टि करें | उचित इन्सुलेशन और सुरक्षित संचालन का समर्थन करता है |
| अवशिष्ट प्रवाह | अपेक्षित पहचान सीमा निर्धारित करें | उपयुक्त सुरक्षा संवेदनशीलता सुनिश्चित करने में मदद करता है |
| रिले संगतता | द्वितीयक आउटपुट और रिले आवश्यकताओं की जाँच करें | यह सुनिश्चित करता है कि सुरक्षा प्रणाली सिग्नल की सही ढंग से व्याख्या कर सकती है |
| इंस्टॉलेशन तरीका | सॉलिड-कोर या स्प्लिट-कोर निर्माण पर विचार करें | स्प्लिट-कोर मॉडल रेट्रोफिट अनुप्रयोगों के लिए फायदेमंद हैं |
| पर्यावरणीय स्थितियाँ | तापमान, प्रदूषण स्तर, आर्द्रता और स्थापना स्थान | विश्वसनीय दीर्घकालिक संचालन का समर्थन करता है |
रेट्रोफिट अनुप्रयोगों के लिए, एक स्प्लिट-कोर ट्रांसफार्मर एक महत्वपूर्ण व्यावहारिक लाभ प्रदान कर सकता है क्योंकि तकनीशियन आमतौर पर प्राथमिक सर्किट को पूरी तरह से नष्ट करने के बजाय इसे मौजूदा केबल व्यवस्था के आसपास स्थापित कर सकते हैं।
विश्वसनीय अवशिष्ट-वर्तमान माप के लिए सही स्थापना आवश्यक है। ट्रांसफार्मर एपर्चर के माध्यम से रूटिंग कंडक्टर को सुरक्षा डिजाइन का पालन करना चाहिए ताकि ट्रांसफार्मर संरक्षित सर्किट के पूर्ण वर्तमान संबंध को माप सके।
स्थापना से पहले, इंजीनियरों को सत्यापित करना चाहिए:
संदर्भित एलएक्सके श्रृंखला के लिए, बताई गई सामान्य परिचालन स्थितियों में इनडोर स्थापना, -5 डिग्री सेल्सियस से 40 डिग्री सेल्सियस की परिवेश तापमान सीमा और गैर-संक्षारक, कम प्रदूषण वाले वातावरण शामिल हैं। इंजीनियरों को स्थापना से पहले हमेशा चयनित उत्पाद के तकनीकी दस्तावेज़ के विरुद्ध वास्तविक परियोजना स्थितियों की पुष्टि करनी चाहिए।
अंकियांग पावर की एलएक्सके श्रृंखला विभिन्न प्राथमिक केबल व्यवस्थाओं को समायोजित करने के लिए कई एपर्चर विकल्प प्रदान करती है। उपलब्ध आयाम लगभग 80 मिमी से 300 मिमी तक होते हैं, जिससे इंजीनियरों को मौजूदा वितरण उपकरण में ट्रांसफार्मर को एकीकृत करते समय लचीलापन मिलता है।
| नमूना | एपर्चर डी | आयाम ई | आयाम एल | आयाम L1 |
|---|---|---|---|---|
| एलएक्सके-80 | Φ80 | 58 मिमी | 130 मिमी | 123 मिमी |
| एलएक्सके-100 | Φ100 | 58 मिमी | 130 मिमी | 122 मिमी |
| एलएक्सके-120 | Φ120 | 57 मिमी | 130 मिमी | 120 मिमी |
| एलएक्सके-150 | Φ150 | 58 मिमी | 190 मिमी | 123 मिमी |
| एलएक्सके-180 | Φ180 | 58 मिमी | 190 मिमी | 125 मिमी |
| एलएक्सके-200 | Φ200 | 60 मिमी | 280 मिमी | 129 मिमी |
| एलएक्सके-240 | Φ240 | 80 मिमी | 280 मिमी | 167 मिमी |
| एलएक्सके-260 | Φ260 | 55 मिमी | 280 मिमी | 120 मिमी |
| एलएक्सके-300 | Φ300 | 80 मिमी | 280 मिमी | 170 मिमी |
विस्तृत उत्पाद जानकारी के लिए, इंजीनियर इसकी समीक्षा कर सकते हैंशून्य अनुक्रम वर्तमान ट्रांसफार्मर उत्पाद पृष्ठऔर इंस्टॉलेशन की भौतिक आवश्यकताओं के साथ उपलब्ध एपर्चर आकार की तुलना करें।
इसका प्राथमिक उद्देश्य पृथ्वी दोष और वर्तमान रिसाव से जुड़े अवशिष्ट या शून्य-अनुक्रम वर्तमान का पता लगाना है। मॉनिटरिंग और फॉल्ट आइसोलेशन के लिए आउटपुट को सुरक्षा रिले से जोड़ा जा सकता है।
हाँ। स्प्लिट-कोर निर्माण रेट्रोफिट और रखरखाव अनुप्रयोगों के लिए विशेष रूप से फायदेमंद है क्योंकि प्राथमिक केबल को डिस्कनेक्ट करने की आवश्यकता के बिना ट्रांसफार्मर को मौजूदा केबल के आसपास इकट्ठा किया जा सकता है।
एक पारंपरिक वर्तमान ट्रांसफार्मर आम तौर पर एक व्यक्तिगत कंडक्टर में वर्तमान को मापता है, जबकि एक शून्य-अनुक्रम ट्रांसफार्मर अपने कोर से गुजरने वाले कंडक्टरों के वेक्टर संबंध के परिणामस्वरूप अवशिष्ट वर्तमान का पता लगाता है।
विशिष्ट अनुप्रयोगों में वितरण कैबिनेट, सबस्टेशन, रिंग मुख्य इकाइयाँ, ट्रांसफार्मर सुरक्षा प्रणालियाँ, स्विचगियर असेंबली और सर्किट ब्रेकर सुरक्षा पैनल शामिल हैं।
महत्वपूर्ण कारकों में कोर एपर्चर, विद्युत प्रणाली आवश्यकताएं, अपेक्षित अवशिष्ट वर्तमान, माध्यमिक आउटपुट, रिले संगतता, इन्सुलेशन आवश्यकताएं, स्थापना विधि और पर्यावरणीय स्थितियां शामिल हैं।
जीरो सीक्वेंस करंट ट्रांसफार्मर आधुनिक पृथ्वी दोष का पता लगाने और विद्युत सुरक्षा प्रणालियों के लिए एक महत्वपूर्ण सेंसिंग घटक है। सामान्य वर्तमान संतुलन में गड़बड़ी होने पर निर्मित अवशिष्ट वर्तमान की निगरानी करके, यह असामान्य परिचालन स्थितियों की पहचान करने के लिए मूल्यवान जानकारी के साथ सुरक्षा रिले प्रदान करता है। स्प्लिट-कोर निर्माण इंस्टॉलेशन लचीलेपन को और बेहतर बनाता है, खासकर रेट्रोफिट और रखरखाव परियोजनाओं में।
भरोसेमंद अवशिष्ट-वर्तमान पहचान की आवश्यकता वाली परियोजनाओं के लिए, अंकियांग पावर कई एपर्चर आकार, एपॉक्सी राल वैक्यूम कास्टिंग, कोल्ड-रोल्ड सिलिकॉन स्टील कोर और ऑक्सीजन मुक्त तांबे वाइंडिंग के साथ एलएक्सके श्रृंखला समाधान प्रदान करता है। यदि आप वितरण नेटवर्क, स्विचगियर असेंबली, या सुरक्षा प्रणाली के लिए उपयुक्त ट्रांसफार्मर का चयन कर रहे हैं,हमसे संपर्क करेंअपनी तकनीकी आवश्यकताओं पर चर्चा करने और अपने आवेदन के लिए एक उपयुक्त शून्य अनुक्रम वर्तमान ट्रांसफार्मर समाधान खोजने के लिए।
