आलेख सारांश: A कोर करंट ट्रांसफार्मर के माध्यम सेमाप उपकरणों को उच्च-वर्तमान कंडक्टरों से सीधे कनेक्ट किए बिना एसी करंट को मापने और सर्किट सुरक्षा का समर्थन करने का एक व्यावहारिक तरीका प्रदान करता है।अंकियांग पावरमध्यम-वोल्टेज स्विचगियर, मीटरिंग पैनल, आरएमयू, जीआईएस, कॉम्पैक्ट सबस्टेशन और औद्योगिक बिजली प्रणालियों सहित बिजली वितरण अनुप्रयोगों के लिए एलएमजेडसी-10 श्रृंखला विकसित करता है। टॉरॉयडल सिलिकॉन स्टील कोर, कॉपर सेकेंडरी वाइंडिंग, एपॉक्सी रेजिन इन्सुलेशन और कॉम्पैक्ट निर्माण के साथ, यह ट्रांसफार्मर स्थिर वर्तमान नमूनाकरण और विश्वसनीय दीर्घकालिक संचालन के लिए डिज़ाइन किया गया है।
विषयसूची
- थ्रू कोर करंट ट्रांसफार्मर क्या है?
- थ्रू कोर करंट ट्रांसफार्मर कैसे काम करता है?
- संरचनात्मक डिज़ाइन क्या है?
- कौन से तकनीकी पैरामीटर सबसे अधिक मायने रखते हैं?
- थ्रू कोर करंट ट्रांसफार्मर का उपयोग कहाँ किया जाता है?
- मुख्य प्रदर्शन लाभ क्या हैं?
- आपको सही मॉडल का चयन कैसे करना चाहिए?
- क्या स्थापना पद्धतियों का पालन किया जाना चाहिए?
- अक्सर पूछे जाने वाले प्रश्नों
- निष्कर्ष

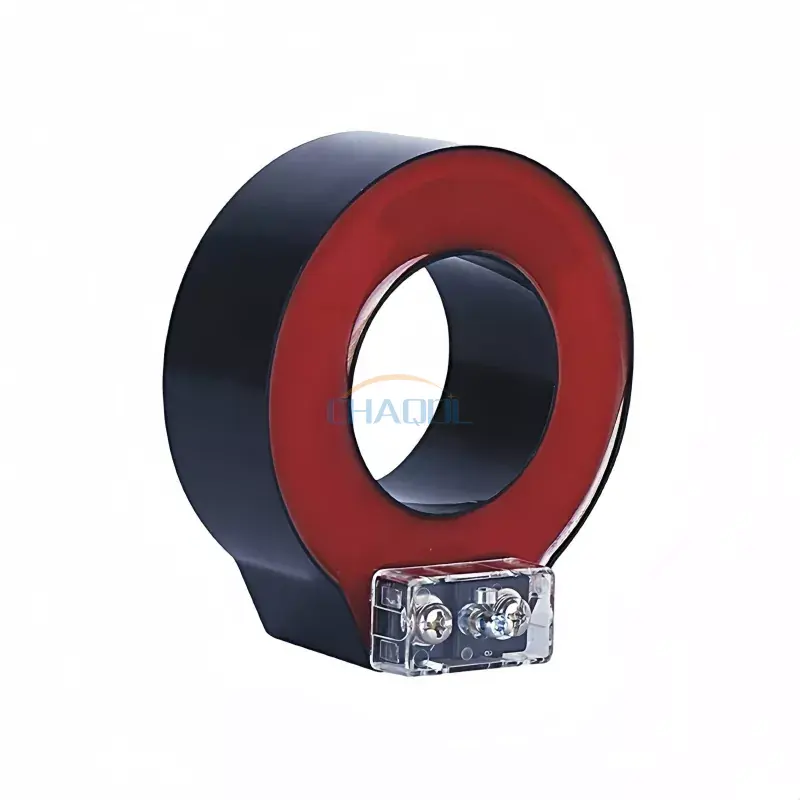

थ्रू कोर करंट ट्रांसफार्मर क्या है?
थ्रू कोर करंट ट्रांसफार्मर एक विद्युत उपकरण ट्रांसफार्मर है जिसे उच्च प्राथमिक धारा को निम्न, मानकीकृत माध्यमिक धारा में परिवर्तित करने के लिए डिज़ाइन किया गया है जिसका उपयोग उपकरणों, मीटरों और सुरक्षा रिले को मापने के द्वारा सुरक्षित रूप से किया जा सकता है। माप सर्किट को सीधे उच्च-वर्तमान कंडक्टर से जोड़ने के बजाय, प्राथमिक केबल या बसबार ट्रांसफार्मर के कोर से होकर गुजरता है।
अंकियांग पावर की LMZC-10 श्रृंखला 35kV से कम ऑपरेटिंग वोल्टेज वाले AC पावर सिस्टम के लिए डिज़ाइन की गई है। इसे प्रोजेक्ट आवश्यकताओं के अनुसार 10kV, 24kV और 35kV जैसे वोल्टेज स्तरों वाले अनुप्रयोगों के लिए कॉन्फ़िगर किया जा सकता है। इसकी संरचना उन अनुप्रयोगों के लिए उपयुक्त है जहां भरोसेमंद वर्तमान नमूनाकरण, मीटरिंग और रिले सुरक्षा आवश्यक है।
एक पारंपरिक ट्रांसफार्मर के विपरीत, जिसमें एक समर्पित प्राथमिक वाइंडिंग हो सकती है, एक थ्रू-कोर डिज़ाइन प्राथमिक मोड़ के रूप में कोर से गुजरने वाले कंडक्टर का उपयोग करता है। यह निर्माण उपयुक्त प्रणालियों में एकीकरण को सरल बनाते हुए विद्युत वितरण उपकरणों के लिए एक कॉम्पैक्ट समाधान प्रदान कर सकता है।
थ्रू कोर करंट ट्रांसफार्मर कैसे काम करता है?
संचालन सिद्धांत विद्युत चुम्बकीय प्रेरण पर आधारित है। जब प्राथमिक चालक के माध्यम से प्रत्यावर्ती धारा प्रवाहित होती है, तो यह चालक के चारों ओर एक चुंबकीय क्षेत्र उत्पन्न करती है। चुंबकीय प्रवाह ट्रांसफार्मर के कोर से होकर गुजरता है और द्वितीयक वाइंडिंग में आनुपातिक धारा उत्पन्न करता है।
परिणामी द्वितीयक धारा को आम तौर पर माप या सुरक्षा उपकरण के कनेक्शन के लिए मानकीकृत किया जाता है। LMZC-10 के लिए, द्वितीयक वर्तमान विकल्पों में चयनित कॉन्फ़िगरेशन के आधार पर 5A और 1A शामिल हैं।
बुनियादी परिचालन प्रक्रिया को निम्नानुसार संक्षेपित किया जा सकता है:
- प्राथमिक केबल या बसबार सिस्टम करंट को प्रवाहित करता है।
- प्राथमिक कंडक्टर चुंबकीय कोर से होकर गुजरता है।
- प्रत्यावर्ती धारा कोर के भीतर चुंबकीय प्रवाह बनाती है।
- द्वितीयक वाइंडिंग चुंबकीय प्रवाह पर प्रतिक्रिया करती है।
- माप या सुरक्षा सर्किट में एक कम माध्यमिक धारा पहुंचाई जाती है।
- कनेक्टेड उपकरण निगरानी, मीटरिंग या सुरक्षात्मक कार्यों के लिए सिग्नल का उपयोग करते हैं।
यह व्यवस्था माप सर्किट को प्राथमिक पावर कंडक्टर से अलग करती है, जिससे कई वितरण अनुप्रयोगों में वर्तमान निगरानी अधिक व्यावहारिक हो जाती है।
संरचनात्मक डिज़ाइन क्या है?
ट्रांसफार्मर निर्माण का माप स्थिरता, इन्सुलेशन प्रदर्शन, पर्यावरण प्रतिरोध और सेवा जीवन पर सीधा प्रभाव पड़ता है। LMZC-10 एपॉक्सी रेजिन कास्टिंग इन्सुलेशन के साथ संयुक्त टॉरॉयडल सिलिकॉन स्टील कोर का उपयोग करता है।
कोर और चुंबकीय सर्किट
टोरॉयडल सिलिकॉन स्टील कोर विद्युत चुम्बकीय प्रेरण के लिए आवश्यक चुंबकीय पथ प्रदान करता है। उचित रूप से डिज़ाइन किया गया चुंबकीय सर्किट स्थिर वर्तमान परिवर्तन विशेषताओं को बनाए रखने में मदद करता है और विश्वसनीय माप प्रदर्शन का समर्थन करता है।
प्राथमिक कंडक्टर
कोर से गुजरने वाला प्राथमिक कंडक्टर सिंगल-टर्न प्राथमिक वाइंडिंग के रूप में कार्य करता है। यह व्यवस्था ट्रांसफार्मर को पारंपरिक मल्टी-टर्न प्राथमिक वाइंडिंग की आवश्यकता के बिना मौजूदा केबल या बसबार के माध्यम से बहने वाले वर्तमान को मापने की अनुमति देती है।
द्वितीयक वाइंडिंग
द्वितीयक वाइंडिंग कनेक्टेड मीटर और सुरक्षा उपकरणों के लिए एक स्थिर आउटपुट करंट उत्पन्न करने के लिए उच्च-चालकता वाले तांबे के तार का उपयोग करती है। द्वितीयक सर्किट को उपकरण डिज़ाइन और लागू विद्युत सुरक्षा प्रक्रियाओं के अनुसार सही ढंग से जोड़ा और नियंत्रित किया जाना चाहिए।
इन्सुलेशन और आवास
उत्पाद एपॉक्सी राल इन्सुलेशन और एक लौ-मंदक एबीएस आवास का उपयोग करता है। सुरक्षित वायरिंग और रखरखाव कार्य का समर्थन करते हुए कनेक्शन क्षेत्र के आसपास दृश्यता में सुधार करने के लिए एक सीलबंद पारदर्शी टर्मिनल कवर भी डिज़ाइन किया गया है।
कौन से तकनीकी पैरामीटर सबसे अधिक मायने रखते हैं?
वर्तमान ट्रांसफार्मर को चुनने के लिए नाममात्र धारा के मिलान से कहीं अधिक की आवश्यकता होती है। इंजीनियरों को विद्युत प्रणाली, माप उद्देश्य, स्थापना आयाम, सटीकता आवश्यकताओं और सुरक्षा आवश्यकताओं का एक साथ मूल्यांकन करना चाहिए।
| पैरामीटर | एलएमजेडसी-10 संदर्भ | यह क्यों मायने रखती है |
|---|---|---|
| उत्पाद मॉडल | एलएमजेडसी-10 | लागू उत्पाद कॉन्फ़िगरेशन की पहचान करता है |
| रेटेड आवृत्ति | 50/60हर्ट्ज़ | सामान्य एसी पावर-सिस्टम आवृत्तियों से मेल खाता है |
| द्वितीयक धारा | 1ए/5ए | जुड़े उपकरणों के साथ अनुकूलता निर्धारित करता है |
| सामग्री | ज्वाला-मंदक एबीएस | यांत्रिक सुरक्षा और विद्युत सुरक्षा का समर्थन करता है |
| मुख्य | टोरोइडल सिलिकॉन स्टील | वर्तमान परिवर्तन के लिए चुंबकीय पथ प्रदान करता है |
| इन्सुलेशन | एपॉक्सी राल कास्टिंग | इन्सुलेशन और पर्यावरण प्रतिरोध में सुधार करता है |
| लागू सिस्टम वोल्टेज | 35kV से नीचे | इच्छित विद्युत अनुप्रयोग सीमा को परिभाषित करता है |
सटीकता वर्ग और रेटेड बोझ पर भी सावधानी से विचार किया जाना चाहिए। विभिन्न अनुप्रयोगों के लिए मापने वाले वर्तमान ट्रांसफार्मर, सुरक्षात्मक वर्तमान ट्रांसफार्मर, या दोहरे-घुमावदार कॉन्फ़िगरेशन की आवश्यकता हो सकती है। आवश्यक प्राथमिक वर्तमान सीमा को केवल अधिकतम संभव वर्तमान से चयनित करने के बजाय वास्तविक परिचालन स्थितियों से मेल खाना चाहिए।
थ्रू कोर करंट ट्रांसफार्मर का उपयोग कहाँ किया जाता है?
कॉम्पैक्ट संरचना और प्रत्यक्ष कंडक्टर-थ्रू-कोर व्यवस्था इस प्रकार के ट्रांसफार्मर को विद्युत माप और सुरक्षा अनुप्रयोगों की एक श्रृंखला के लिए उपयुक्त बनाती है।
- बिजली वितरण कैबिनेट:वितरण उपकरण के अंदर वर्तमान माप और निगरानी का समर्थन करता है।
- मीटरिंग पैनल:विद्युत माप प्रणालियों के लिए वर्तमान संकेत प्रदान करता है।
- मध्यम-वोल्टेज स्विचगियर:उपयुक्त जीआईएस, आरएमयू और स्विचगियर कॉन्फ़िगरेशन में एकीकृत किया जा सकता है।
- सबस्टेशन:वर्तमान नमूनाकरण और रिले सुरक्षा कार्यों का समर्थन करता है।
- औद्योगिक स्वचालन:औद्योगिक पावर-नियंत्रण प्रणालियों के भीतर विद्युत निगरानी सक्षम बनाता है।
- नवीकरणीय ऊर्जा प्रणालियाँ:जहां विद्युत डिजाइन और ट्रांसफार्मर विनिर्देश संगत हैं, वहां वर्तमान निगरानी का समर्थन कर सकते हैं।
- रेट्रोफ़िट परियोजनाएँ:एक उपयुक्त स्प्लिट-कोर कॉन्फ़िगरेशन मौजूदा कंडक्टरों के आसपास इंस्टॉलेशन को सरल बना सकता है जहां सिस्टम डिज़ाइन अनुमति देता है।
रेट्रोफ़िट कार्य के लिए, चयन से पहले स्थापना स्थितियों का मूल्यांकन किया जाना चाहिए। कोर विंडो, कंडक्टर का आकार, रेटेड करंट, इन्सुलेशन आवश्यकताएं, और उपलब्ध इंस्टॉलेशन स्थान सभी को वास्तविक सिस्टम के अनुरूप होना आवश्यक है।
मुख्य प्रदर्शन लाभ क्या हैं?
कॉम्पैक्ट एकीकरण
रिंग-प्रकार की संरचना प्राथमिक कंडक्टर को कोर से गुजरने की अनुमति देती है, जिससे विद्युत कैबिनेट और स्विचगियर के लिए एक कॉम्पैक्ट माप व्यवस्था बनती है।
स्थिर वर्तमान मापन
टोरॉयडल सिलिकॉन स्टील कोर और कॉपर सेकेंडरी वाइंडिंग को माप और सुरक्षा अनुप्रयोगों के लिए स्थिर वर्तमान परिवर्तन विशेषताओं को प्रदान करने के लिए डिज़ाइन किया गया है।
इन्सुलेशन संरक्षण
एपॉक्सी राल कास्टिंग विद्युत इन्सुलेशन प्रदान करती है और नमी, धूल और यांत्रिक पर्यावरणीय तनाव के खिलाफ प्रतिरोध में योगदान करती है।
लचीला अनुप्रयोग
श्रृंखला को विभिन्न प्राथमिक वर्तमान श्रेणियों और सटीकता आवश्यकताओं के लिए कॉन्फ़िगर किया जा सकता है। इसलिए उत्पाद का चयन इस पर आधारित हो सकता है कि एप्लिकेशन माप, सुरक्षा या संयुक्त कार्यों पर केंद्रित है या नहीं।
कम स्थापना जटिलता
जहां लागू ट्रांसफार्मर कॉन्फ़िगरेशन और सिस्टम स्थितियां इसकी अनुमति देती हैं, थ्रू-कोर या स्प्लिट-कोर व्यवस्था मौजूदा विद्युत बुनियादी ढांचे में वर्तमान माप को एकीकृत करने के लिए आवश्यक कार्य को कम कर सकती है।
आपको सही मॉडल का चयन कैसे करना चाहिए?
एक विश्वसनीय चयन प्रक्रिया ट्रांसफार्मर की भौतिक उपस्थिति के बजाय विद्युत प्रणाली से शुरू होती है। ऑर्डर देने से पहले, इंजीनियरों और क्रय टीमों को निम्नलिखित जानकारी की पुष्टि करनी चाहिए:
- प्राथमिक धारा:कंडक्टर की रेटेड और अपेक्षित ऑपरेटिंग धारा निर्धारित करें।
- सिस्टम वोल्टेज:पुष्टि करें कि ट्रांसफार्मर इच्छित वोल्टेज स्तर के लिए उपयुक्त है।
- आवृत्ति:सत्यापित करें कि एप्लिकेशन 50Hz या 60Hz ऑपरेशन का उपयोग करता है या नहीं।
- द्वितीयक आउटपुट:कनेक्टेड मीटर, रिले या मॉनिटरिंग उपकरण के अनुसार 1ए या 5ए का चयन करें।
- सटीकता वर्ग:ट्रांसफार्मर का उपयोग माप, मीटरिंग या सुरक्षा के लिए किया जाता है या नहीं, इसके अनुसार सटीकता की आवश्यकता को परिभाषित करें।
- बोझ:सेकेंडरी सर्किट की आवश्यक VA रेटिंग की जाँच करें।
- कोर विंडो:सुनिश्चित करें कि प्राथमिक केबल या बसबार भौतिक रूप से कोर से गुजर सकता है।
- स्थापना वातावरण:इनडोर/आउटडोर स्थितियों, तापमान, आर्द्रता, प्रदूषण और उपलब्ध बाड़े की सुरक्षा की पुष्टि करें।
बड़ी विद्युत परियोजनाओं के लिए, संपूर्ण सुरक्षा और माप डिज़ाइन के साथ इन मापदंडों की समीक्षा की जानी चाहिए। एक सही ढंग से चयनित वर्तमान ट्रांसफार्मर ट्रांसफार्मर और डाउनस्ट्रीम निगरानी उपकरण के बीच असंगतता को रोकने में मदद करता है।
क्या स्थापना पद्धतियों का पालन किया जाना चाहिए?
विद्युत सुरक्षा और माप प्रदर्शन दोनों के लिए सही स्थापना आवश्यक है। प्राथमिक कंडक्टर को उत्पाद डिज़ाइन द्वारा निर्दिष्ट कोर के केंद्र से गुजरना चाहिए, जिससे इच्छित चुंबकीय प्रवाह वितरण को बनाए रखने में मदद मिलेगी।
- स्थापना से पहले ट्रांसफार्मर रेटिंग की पुष्टि करें।
- जांचें कि प्राथमिक कंडक्टर कोर विंडो के माध्यम से सही ढंग से फिट बैठता है।
- कंडक्टर को कोर के भीतर उचित स्थान पर रखें।
- सुनिश्चित करें कि द्वितीयक टर्मिनल सही ढंग से जुड़े हुए हैं।
- सेकेंडरी ग्राउंडिंग के लिए लागू आवश्यकताओं का पालन करें।
- किसी करंट-ट्रांसफार्मर सेकेंडरी सर्किट को असुरक्षित ओपन-सर्किट स्थिति में संचालित न करें।
- जहां आवश्यक हो, उपयुक्त इंसुलेटेड माउंटिंग हार्डवेयर का उपयोग करें।
- निर्धारित रखरखाव के दौरान टर्मिनलों और इन्सुलेशन का निरीक्षण करें।
विद्युत स्थापना हमेशा योग्य कर्मियों द्वारा लागू स्थानीय नियमों, सिस्टम ड्राइंग और निर्माता निर्देशों का पालन करते हुए की जानी चाहिए।
अक्सर पूछे जाने वाले प्रश्नों
थ्रू कोर करंट ट्रांसफार्मर का प्राथमिक उद्देश्य क्या है?
इसका प्राथमिक उद्देश्य उच्च एसी करंट को निम्न माध्यमिक करंट में बदलना है जिसका उपयोग माप, मीटरिंग, निगरानी और रिले सुरक्षा के लिए किया जा सकता है।
LMZC-10 के लिए कौन से द्वितीयक वर्तमान विकल्प उपलब्ध हैं?
LMZC-10 उत्पाद जानकारी में 1A और 5A द्वितीयक वर्तमान विकल्प सूचीबद्ध हैं। उपयुक्त विकल्प जुड़े माप या सुरक्षा उपकरण की आवश्यकताओं पर निर्भर करता है।
ट्रांसफार्मर किस वोल्टेज रेंज के लिए डिज़ाइन किया गया है?
LMZC-10 35kV से कम ऑपरेटिंग वोल्टेज वाले AC पावर सिस्टम के लिए है, जिसमें प्रोजेक्ट आवश्यकताओं के अनुसार 10kV, 24kV और 35kV जैसे अनुप्रयोगों के लिए अनुकूलन उपलब्ध है।
क्या रेट्रोफ़िट अनुप्रयोगों के लिए थ्रू-कोर डिज़ाइन का उपयोग किया जा सकता है?
हाँ। एक उपयुक्त थ्रू-कोर या स्प्लिट-कोर कॉन्फ़िगरेशन रेट्रोफिट और रखरखाव परियोजनाओं के लिए उपयोगी हो सकता है क्योंकि प्राथमिक कंडक्टर पारंपरिक समर्पित प्राथमिक वाइंडिंग की आवश्यकता के बिना ट्रांसफार्मर से गुजर सकता है। वास्तविक स्थापना व्यवहार्यता विशिष्ट सिस्टम कॉन्फ़िगरेशन पर निर्भर करती है।
LMZC-10 के निर्माण में किस सामग्री का उपयोग किया जाता है?
ट्रांसफार्मर एक टोरॉयडल सिलिकॉन स्टील कोर, उच्च चालकता तांबे माध्यमिक घुमावदार, एपॉक्सी राल कास्टिंग इन्सुलेशन और एक लौ-मंदक एबीएस आवास का उपयोग करता है।
क्या उत्पाद बाहरी स्थापना के लिए उपयुक्त है?
संदर्भित उत्पाद जानकारी मुख्य रूप से इनडोर अनुप्रयोगों का वर्णन करती है। इसलिए बाहरी उपयोग का मूल्यांकन बाड़े, पर्यावरणीय स्थितियों, इन्सुलेशन आवश्यकताओं और परियोजना-विशिष्ट कॉन्फ़िगरेशन के अनुसार किया जाना चाहिए।
निष्कर्ष
थ्रू कोर करंट ट्रांसफार्मर चुंबकीय कोर के माध्यम से प्राथमिक कंडक्टर के रूप में प्राथमिक केबल या बसबार का उपयोग करके बिजली वितरण प्रणालियों में वर्तमान माप और सुरक्षा के लिए एक व्यावहारिक दृष्टिकोण प्रदान करता है। स्विचगियर, वितरण कैबिनेट, मीटरिंग पैनल, सबस्टेशन और औद्योगिक बिजली प्रणालियों से जुड़े अनुप्रयोगों के लिए, प्राथमिक वर्तमान, वोल्टेज, आवृत्ति, माध्यमिक आउटपुट, सटीकता, बोझ और स्थापना आयामों का सावधानीपूर्वक मिलान आवश्यक है।
अंकियांग पावर का LMZC-10 भरोसेमंद वर्तमान नमूनाकरण और सुरक्षा की आवश्यकता वाले अनुप्रयोगों के लिए एक टोरॉयडल सिलिकॉन स्टील कोर, कॉपर सेकेंडरी वाइंडिंग, एपॉक्सी राल इन्सुलेशन और कॉम्पैक्ट हाउसिंग को जोड़ता है। यदि आप किसी नए इंस्टॉलेशन, रेट्रोफिट प्रोजेक्ट या अनुकूलित बिजली वितरण प्रणाली के लिए वर्तमान ट्रांसफार्मर का चयन कर रहे हैं, तो थ्रू कोर करंट ट्रांसफार्मर विनिर्देशों की समीक्षा करें औरहमसे संपर्क करेंएक उपयुक्त समाधान पर चर्चा करने के लिए अपने रेटेड करंट, वोल्टेज स्तर, सटीकता वर्ग, सेकेंडरी करंट और इंस्टॉलेशन आवश्यकताओं के साथ।
