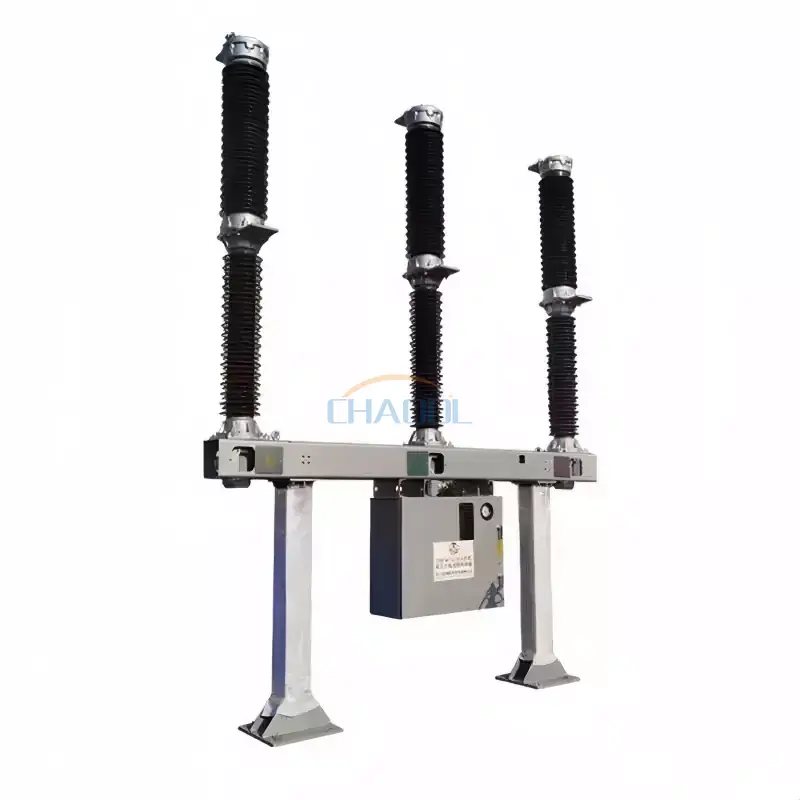

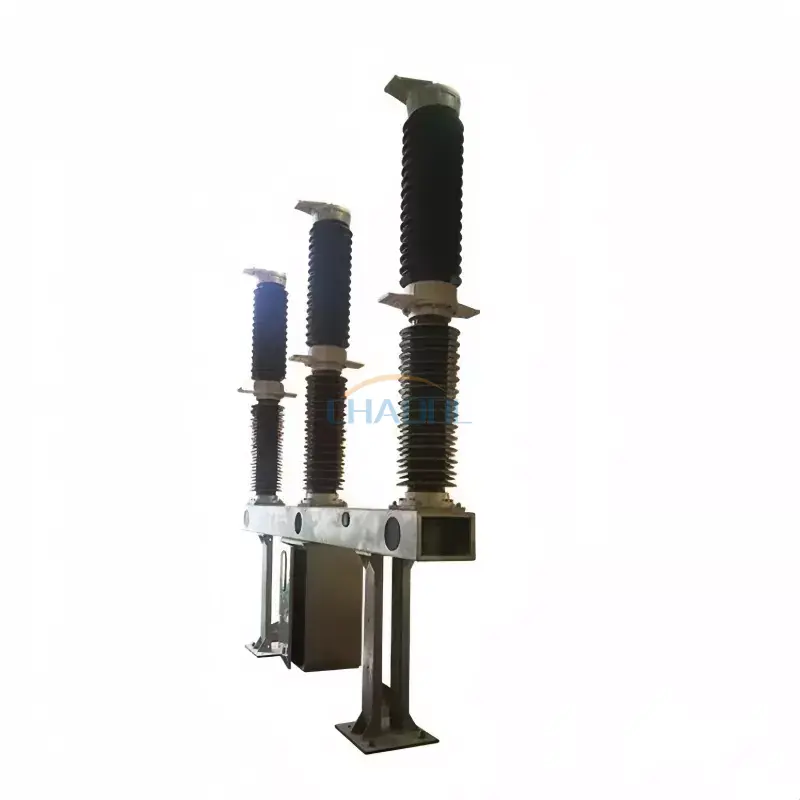

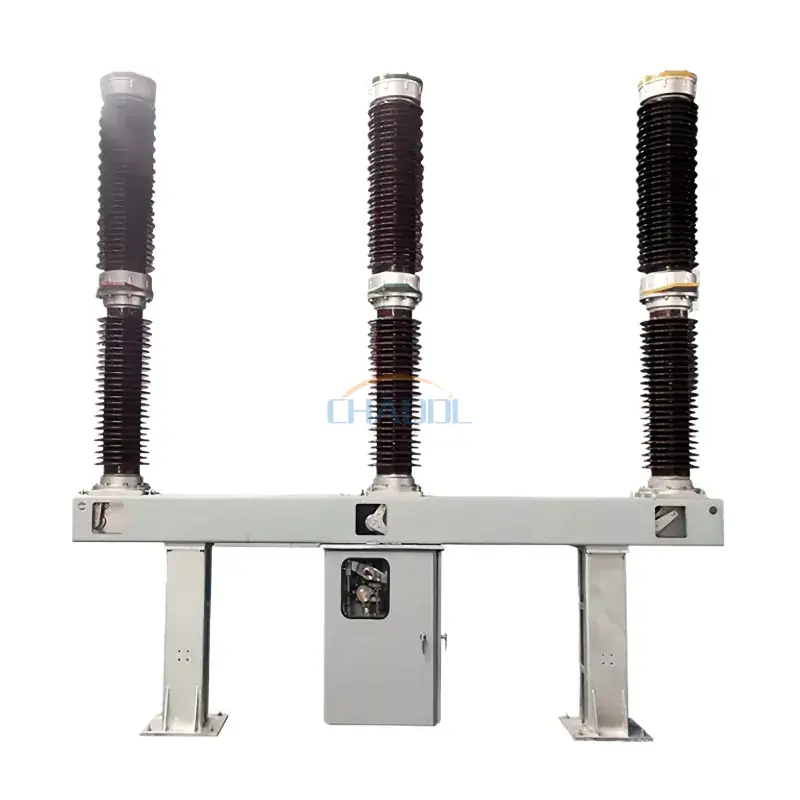

126KV आउटडोर SF6 सर्किट ब्रेकर

126KV आउटडोर SF6 सर्किट ब्रेकर (मॉडल LW36-126) एक हाई-वोल्टेज ट्रांसमिशन-क्लास स्विचिंग डिवाइस है जिसे पावर ग्रिड सबस्टेशन, यूटिलिटी ट्रांसमिशन सिस्टम और बड़े पैमाने पर औद्योगिक विद्युत नेटवर्क के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से लोड करंट, ओवरलोड करंट और शॉर्ट-सर्किट फॉल्ट करंट के नियंत्रण, सुरक्षा और स्विचिंग के लिए उपयोग किया जाता है, और यह इंटरकनेक्टेड पावर सिस्टम में टाई सर्किट ब्रेकर के रूप में भी कार्य कर सकता है।

यह 126KV आउटडोर SF6 सर्किट ब्रेकर सल्फर हेक्साफ्लोराइड (SF6) गैस को चाप-शमन और इन्सुलेशन माध्यम के रूप में अपनाता है, जो एकल-स्तंभ, एकल-ब्रेक प्रति पोल संरचना के साथ संयुक्त होता है। रुकावट के दौरान, स्व-ऊर्जा चाप बुझाने का सिद्धांत चाप कक्ष के अंदर उच्च गति वाले गैस प्रवाह को कुशलतापूर्वक ठंडा करने और बुझाने के लिए उत्पन्न करता है, जिससे उच्च दोष स्थितियों के तहत स्थिर ब्रेकिंग प्रदर्शन सुनिश्चित होता है।

सीटी-संचालित मोटर स्प्रिंग ऑपरेटिंग तंत्र और तीन-चरण मैकेनिकल लिंकेज सिस्टम से सुसज्जित, LW36-126 बाहरी वातावरण की मांग में सटीक स्विचिंग प्रदर्शन, उच्च यांत्रिक विश्वसनीयता और उत्कृष्ट दीर्घकालिक परिचालन स्थिरता प्रदान करता है।

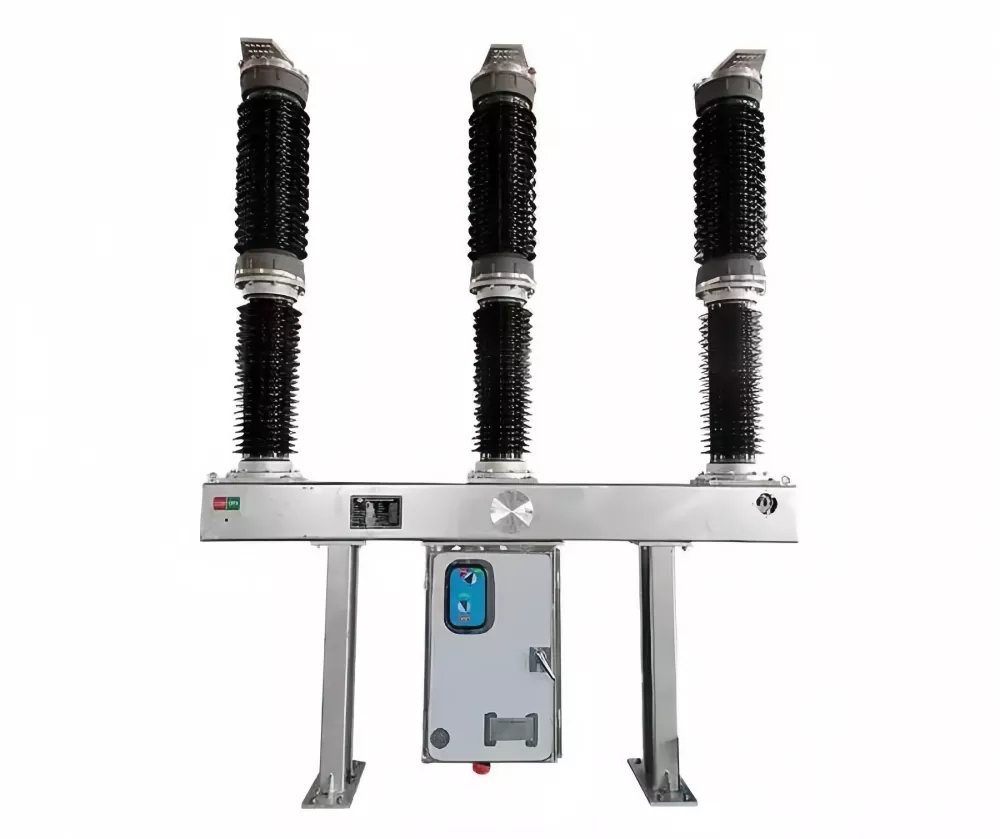

उत्पाद की उपस्थिति

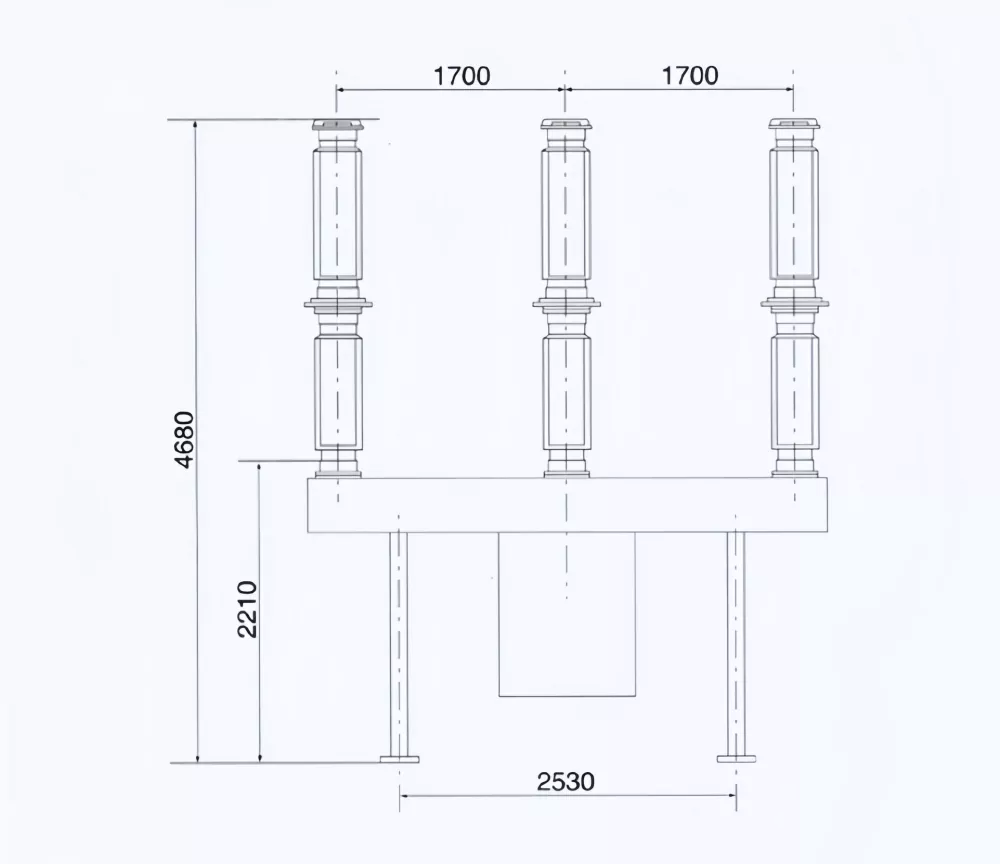

उत्पाद आयाम आरेख

परिचालन लागत वातावरण

• स्थापना ऊंचाई: ≤ समुद्र तल से 3000 मीटर ऊपर
• परिवेश का तापमान: -30°C से +40°C
• अधिकतम हवा की गति: ≤ 34 मी/से
• प्रदूषण स्तर: कक्षा III (25 मिमी/केवी)

तकनीकी मापदंड

उत्पाद की विशेषताएँ

• उन्नत SF6 गैस इन्सुलेशन उत्कृष्ट आर्क विलुप्ति और ढांकता हुआ प्रदर्शन सुनिश्चित करता है।
• सिंगल-कॉलम, सिंगल-ब्रेक पोल डिज़ाइन यांत्रिक जटिलता को कम करता है और विश्वसनीयता में सुधार करता है।
• ट्रांसमिशन-स्तर की खराबी के लिए 40kA तक की उच्च ब्रेकिंग क्षमता।
• सीटी-संचालित स्प्रिंग ऑपरेटिंग तंत्र स्थिर और सटीक स्विचिंग ऑपरेशन सुनिश्चित करता है।
• प्रदूषण, हवा और तापमान भिन्नता के प्रति मजबूत प्रतिरोध के साथ कठोर बाहरी वातावरण के लिए उपयुक्त।
• ग्रिड ऑपरेटरों के लिए कम रखरखाव आवश्यकताओं के साथ लंबा यांत्रिक जीवन।
• आधुनिक सबस्टेशन स्वचालन और रिमोट कंट्रोल सिस्टम के साथ संगत।

उत्पाद संरचना एवं कार्य सिद्धांत

126KV आउटडोर SF6 सर्किट ब्रेकर में एक SF6 गैस से भरा आर्क बुझाने वाला कक्ष, वर्तमान ट्रांसफार्मर एकीकरण, ऑपरेटिंग तंत्र, इन्सुलेट समर्थन संरचना और स्टील संलग्नक प्रणाली शामिल है। एसएफ6 गैस इन्सुलेशन और आर्क-शमन माध्यम दोनों के रूप में कार्य करती है, जो उच्च ढांकता हुआ ताकत और रुकावट के बाद तेजी से रिकवरी प्रदान करती है।

गलती की स्थिति के दौरान, ऑपरेटिंग तंत्र गतिशील संपर्क को अलग करने के लिए प्रेरित करता है, जिससे आर्क कक्ष के अंदर एक उच्च गति एसएफ 6 गैस प्रवाह उत्पन्न होता है। यह वायुप्रवाह तेजी से ठंडा होता है और चाप को विआयनीकृत करता है, जिससे उच्च-वोल्टेज दोष धाराओं का सुरक्षित व्यवधान सुनिश्चित होता है। तीन-चरणीय यांत्रिक लिंकेज प्रणाली समकालिक पोल संचालन और उच्च ब्रेकिंग स्थिरता सुनिश्चित करती है।

अनुप्रयोग

• हाई-वोल्टेज ट्रांसमिशन सबस्टेशन
• पावर ग्रिड इंटरकनेक्शन सिस्टम
• उपयोगिता पारेषण और वितरण नेटवर्क
• जलविद्युत और थर्मल पावर स्टेशन
• औद्योगिक उच्च-वोल्टेज बिजली प्रणालियाँ
• बड़े पैमाने पर बुनियादी ढाँचा और ऊर्जा परियोजनाएँ
• रेलवे और परिवहन बिजली प्रणालियाँ

अक्सर पूछे जाने वाले प्रश्नों

क्या है एक126KV आउटडोर SF6 सर्किट ब्रेकरके लिए इस्तेमाल होता है?

इसका उपयोग ट्रांसमिशन नेटवर्क में उच्च-वोल्टेज विद्युत धाराओं को बाधित और नियंत्रित करने, दोष या स्विचिंग संचालन के दौरान सबस्टेशन और बिजली प्रणालियों के सुरक्षित संचालन को सुनिश्चित करने के लिए किया जाता है।

सर्किट ब्रेकर में SF6 गैस का उपयोग क्यों किया जाता है?

SF6 गैस में उत्कृष्ट इन्सुलेशन और आर्क-शमन गुण होते हैं, जो कॉम्पैक्ट उपकरण आकार को बनाए रखते हुए उच्च-वोल्टेज गलती धाराओं के कुशल रुकावट की अनुमति देता है।

क्या LW36-126 बाहरी स्थापना के लिए उपयुक्त है?

हाँ।126KV आउटडोर SF6 सर्किट ब्रेकरविशेष रूप से बाहरी सबस्टेशनों के लिए डिज़ाइन किया गया है और कठोर पर्यावरणीय परिस्थितियों में विश्वसनीय रूप से काम कर सकता है।

पारंपरिक सर्किट ब्रेकर की तुलना में क्या फायदे हैं?

तेल-आधारित ब्रेकरों की तुलना में, SF6 सर्किट ब्रेकर उच्च विश्वसनीयता, कम रखरखाव, तेजी से चाप विलुप्त होने और उच्च-वोल्टेज स्थितियों के तहत बेहतर प्रदर्शन प्रदान करते हैं।
