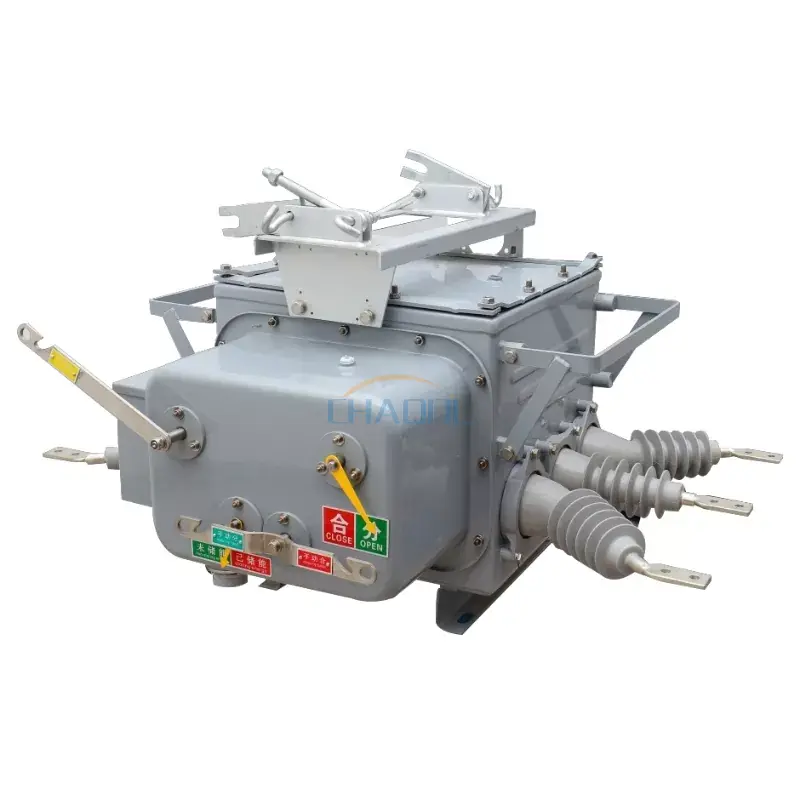

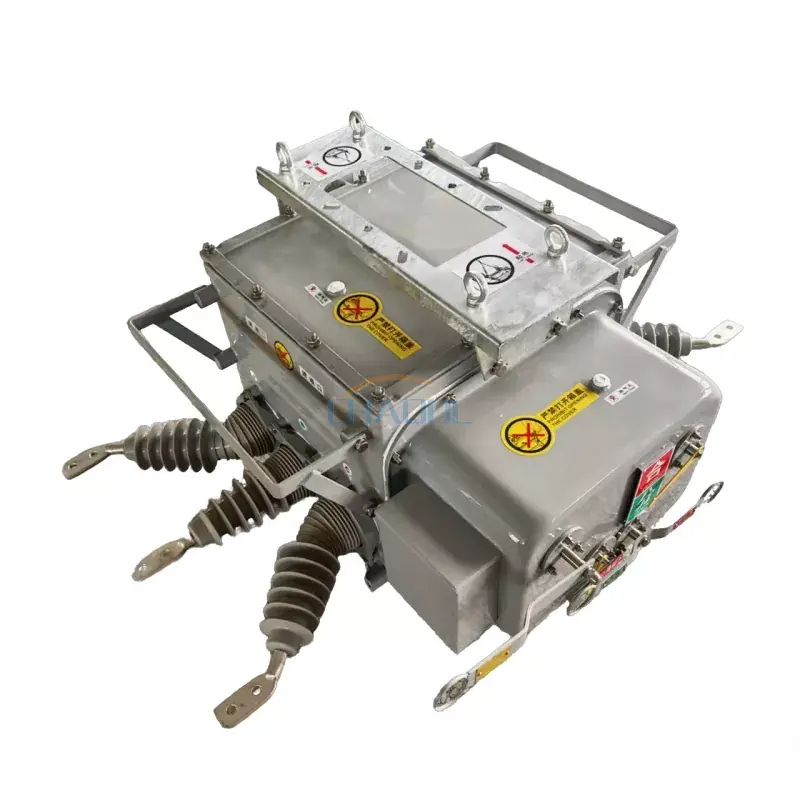

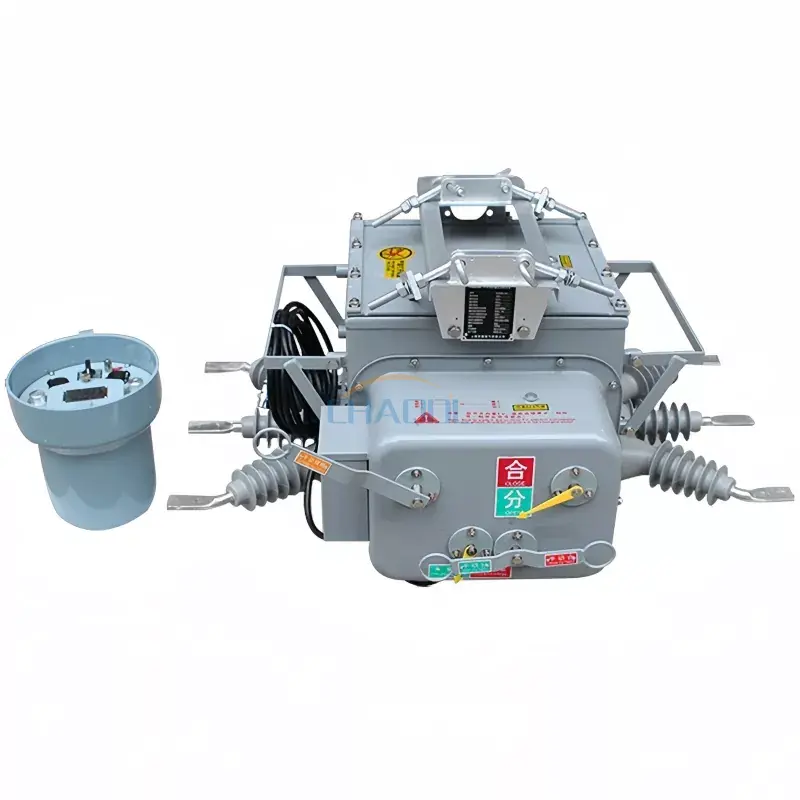

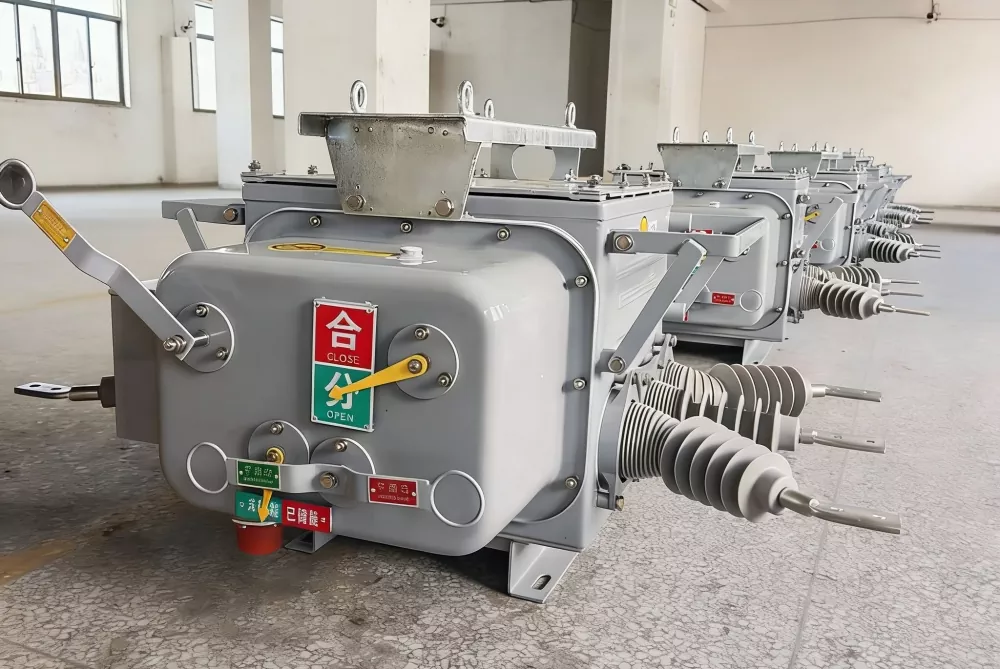

12KV आउटडोर पोल माउंटेड सर्किट ब्रेकर

Model:ZW20-12F

अंकियांग पावर 12kV आउटडोर पोल माउंटेड सर्किट ब्रेकर का चीन निर्माता है। इस आउटडोर पोल-माउंटेड बिजली वितरण उपकरण में 12kV का रेटेड वोल्टेज है और यह तीन-चरण AC 50Hz पर संचालित होता है। वितरण स्वचालन प्रणालियों की आवश्यकताओं को पूरा करते हुए, नियंत्रक के साथ उपयोग किए जाने पर इसमें उत्कृष्ट पुनः बंद करने की क्षमताएं होती हैं। इसका उपयोग मुख्य रूप से 10kV बिजली प्रणालियों में लोड धाराओं और शॉर्ट-सर्किट धाराओं को चालू और बंद करने के लिए किया जाता है, और इसका उपयोग सबस्टेशन और औद्योगिक और खनन उद्यम वितरण प्रणालियों में किया जाता है।

जांच भेजें

उत्पाद वर्णन

अंकियांग पावरअगली पीढ़ी की ZW20-12F श्रृंखला प्रस्तुत करता है12KV आउटडोर पोल माउंटेड सर्किट ब्रेकरतीन-चरण AC 50Hz ओवरहेड वितरण प्रणालियों के लिए डिज़ाइन किया गया। उन्नत वैक्यूम रुकावट प्रौद्योगिकी और एसएफ 6 गैस-सीलबंद संलग्नक (शून्य गेज दबाव डिजाइन) के साथ इंजीनियर, यह ब्रेकर वैक्यूम सर्किट ब्रेकर, रिक्लोजर और सेक्शनलाइज़र के कार्यों को सहजता से एकीकृत करता है। चाहे आप ग्रामीण विद्युतीकरण नेटवर्क, औद्योगिक पार्क वितरण प्रणाली, या स्मार्ट ग्रिड स्वचालन परियोजना संचालित करें, ZW20-12F विश्वसनीय दोष सुरक्षा और रिमोट कंट्रोल क्षमताएं प्रदान करता है।

ZW20-12F बनाम पारंपरिक आउटडोर ब्रेकर

ZW20-12F आउटडोर ब्रेकर

उन्नत पोल-माउंटेड डिज़ाइन

✓ SF6 गैस शून्य गेज दबाव- सुरक्षित एवं पर्यावरण अनुकूल
✓ सेकेंडरी वायरिंग के लिए एविएशन कनेक्टर- आसान नियंत्रक एकीकरण
✓ रखरखाव-मुक्त सीलबंद संरचना
✓ वितरण स्वचालन (डीए) प्रणालियों के लिए निर्मित

पारंपरिक ब्रेकर

पारंपरिक तेल/एसएफ6 ब्रेकर

✓ आवधिक रखरखाव की आवश्यकता है
✓ उच्च गैस दबाव संचालन
✓ भारी नियंत्रण वायरिंग
✓ सीमित पुन: समापन कार्यक्षमता

📍 एप्लिकेशन और चयन गाइड: वास्तविक दुनिया के परिदृश्य

✅ परिदृश्य 1: 10kV ग्रामीण विद्युतीकरण नेटवर्क (ओवरहेड लाइन्स)
उपयोगZW20-12Fशाखा लाइनों पर मुख्य सुरक्षा उपकरण के रूप में। स्वचालित रिक्लोज़र नियंत्रक के साथ, यह अस्थायी दोषों को साफ़ करता है और आउटेज समय को कम करता है। एविएशन कनेक्टर फ़ील्ड वायरिंग को सरल बनाता है।

✅ परिदृश्य 2: औद्योगिक पार्क वितरण प्रणाली
ZW20-12F 630/1000A लोड करंट को संभालता है और 25kA तक के शॉर्ट-सर्किट दोषों को तोड़ता है। इसका रखरखाव-मुक्त डिज़ाइन फ़ैक्टरी बिजली वितरण के लिए परिचालन लागत को कम करता है।

✅ परिदृश्य 3: स्मार्ट ग्रिड ऑटोमेशन (फीडर ऑटोमेशन)
जब फीडर ऑटोमेशन नियंत्रक के साथ जोड़ा जाता है, तो ZW20-12F रिमोट मॉनिटरिंग, फॉल्ट आइसोलेशन और सेवा बहाली का समर्थन करता है - जो आधुनिक वितरण स्वचालन परियोजनाओं के लिए आदर्श है।

📋 तकनीकी विशिष्टताएँ - प्रकार परीक्षण (जीबी/टी 1984 / आईईसी 62271-100)

परियोजना	पैरामीटर मान
रेटेड वोल्टेज	12kV
रेटेड आवृत्ति	50 हर्ट्ज
वर्तमान मूल्यांकित	630/1000 ए
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट	20/25 के.ए
रेटेड शिखर धारा का सामना करता है	50/63 के.ए
रेटेड कम समय में करंट झेलने वाला	20/25 के.ए
रेटेड शॉर्ट-सर्किट मेकिंग करंट	50/63 के.ए
रेटेड संचालन अनुक्रम	खुला - 0.3 सेकंड - बंद - 180 सेकंड - खुला - बंद
यांत्रिक जीवन	10,000 बार
रेटेड वर्तमान ब्रेकिंग चक्र	10,000 बार
रेटेड शॉर्ट-सर्किट तोड़ने की क्षमता	30 बार
SF6 गैस रेटेड दबाव	0एमपीए

📐 उत्पाद आयाम और घटक टूटना

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F मैकेनिकल लेआउट- 1. वैक्यूम इंटरप्रेटर, 2. स्प्रिंग ऑपरेटिंग मैकेनिज्म, 3. करंट ट्रांसफार्मर, 4. एसएफ6 सीलबंद एनक्लोजर, 5. एविएशन कनेक्टर (सेकेंडरी कंट्रोल), 6. मैनुअल ऑपरेटिंग हैंडल, 7. ग्राउंडिंग टर्मिनल, 8. पोल माउंटिंग ब्रैकेट, 9. आर्किंग चैंबर।

ZW20-12F में विशेषताएं हैं:कॉम्पैक्ट, हल्का डिज़ाइनजो सीधे कंक्रीट के खंभों पर लगाया जाता है।विमानन संबंधकब्रेकर और बुद्धिमान नियंत्रक के बीच फ़ील्ड वायरिंग को सरल बनाता है, पारंपरिक टर्मिनल ब्लॉक की तुलना में इंस्टॉलेशन समय को काफी कम करता है।

🏭अंकियांग पावर क्यों? - आउटडोर सर्किट ब्रेकरों के लिए आपका विश्वसनीय भागीदार

फ़ैक्टरी प्रत्यक्ष- कोई बिचौलिया नहीं, बेहतर कीमत और लीड टाइम (15-25 दिन)।
टाइप परीक्षण किया गया- जीबी/टी 1984, आईईसी 62271-100, पूर्णतः प्रमाणित।
अनुकूलन तैयार- नियंत्रक एकीकरण, विशेष वर्तमान रेटिंग, OEM ब्रांडिंग।
वैश्विक संदर्भ- दक्षिण पूर्व एशिया, मध्य पूर्व, अफ्रीका, दक्षिण अमेरिका में आपूर्ति की जाती है।

📌 वास्तविक परियोजना संदर्भ:

✅ इंडोनेशिया- जावा और सुमात्रा (2023-2025) में ग्रामीण विद्युतीकरण परियोजना में ZW20-12F की 500+ इकाइयाँ तैनात की गईं।

✅ फिलिपींस- 10kV फीडर ऑटोमेशन अपग्रेड के लिए NGCP को स्वचालित रिक्लोजर नियंत्रकों के साथ ZW20-12F के 300 सेट की आपूर्ति की गई।

अक्सर पूछे जाने वाले प्रश्नों

Q1: ZW20-12F और पारंपरिक आउटडोर ब्रेकर के बीच क्या अंतर है?
A: ZW20-12F में SF6 गैस जीरो गेज प्रेशर डिज़ाइन (सुरक्षित और पर्यावरण के अनुकूल), आसान नियंत्रक एकीकरण के लिए एक विमानन कनेक्टर और एक रखरखाव-मुक्त सीलबंद संरचना है। पारंपरिक ब्रेकरों को समय-समय पर रखरखाव की आवश्यकता होती है और उनमें अधिक जटिल वायरिंग होती है।

Q2: क्या इस ब्रेकर का उपयोग स्वचालित रिक्लोज़र नियंत्रक के साथ किया जा सकता है?
उत्तर: हाँ. ZW20-12F को वितरण स्वचालन के लिए डिज़ाइन किया गया है। जब एक रिक्लोजर नियंत्रक के साथ जोड़ा जाता है, तो यह स्वचालित दोष निवारण और एकाधिक रिक्लोजिंग अनुक्रमों का समर्थन करता है (खुला - 0.3 सेकंड - बंद - 180 सेकंड - खुला - बंद)।

Q3: ZW20-12F का यांत्रिक जीवन क्या है?
ए: सामान्य सेवा शर्तों के तहत 10,000 यांत्रिक संचालन, मजबूत स्प्रिंग ऑपरेटिंग तंत्र और सीलबंद वैक्यूम इंटरप्रेटर के लिए धन्यवाद।

Q4: क्या ब्रेकर रखरखाव-मुक्त है? इसका क्या मतलब है?
उत्तर: हाँ. SF6 गैस को शून्य गेज दबाव पर सील कर दिया जाता है, जिससे समय-समय पर गैस रिफिलिंग की आवश्यकता समाप्त हो जाती है। वैक्यूम इंटरप्ट्टर को किसी संपर्क रखरखाव की आवश्यकता नहीं होती है। इससे परिचालन लागत काफी कम हो जाती है।

Q5: क्या आप OEM/ODM सेवा प्रदान करते हैं?
उत्तर: बिल्कुल. हम कस्टम ब्रांडिंग, विशिष्ट वर्तमान रेटिंग कॉन्फ़िगरेशन और नियंत्रक एकीकरण प्रदान करते हैं। प्री-प्रोडक्शन नमूने 7-10 दिनों की लीड टाइम के साथ उपलब्ध हैं।

📩 एक अनुकूलित समाधान या मूल्य सूची की आवश्यकता है?

हमें अपनी रेटेड वर्तमान, नियंत्रक आवश्यकताओं और लक्ष्य मात्रा बताएं। हम चौबीस घण्टों के भीतर आपको जवाब देंगे।

कोटेशन का अनुरोध करें →

ईमेल: sales@anqiangpower.com | व्हाट्सएप:8615057324888
