66KV टैंक प्रकार SF6 सर्किट ब्रेकर

66KV टैंक टाइप SF6 सर्किट ब्रेकर (मॉडल: LW36-66) एक हाई-वोल्टेज आउटडोर सर्किट ब्रेकर है जिसे 50Hz AC की रेटेड फ्रीक्वेंसी के साथ 66KV पावर ट्रांसमिशन और वितरण सिस्टम के लिए डिज़ाइन किया गया है। एसएफ 6 गैस को इन्सुलेटिंग और आर्क-बुझाने वाले माध्यम दोनों के रूप में उपयोग करते हुए, यह सबस्टेशनों, उपयोगिता पावर ग्रिड, औद्योगिक सुविधाओं और नवीकरणीय ऊर्जा परियोजनाओं के लिए विश्वसनीय स्विचिंग, गलती रुकावट और सुरक्षा प्रदान करता है। सर्किट ब्रेकर का उपयोग बस टाई ब्रेकर के रूप में और कैपेसिटर बैंक स्विचिंग अनुप्रयोगों के लिए भी किया जा सकता है।

एक कॉम्पैक्ट लाइव-टैंक संरचना के साथ डिज़ाइन किया गया, LW36-66 उत्कृष्ट विद्युत प्रदर्शन और दीर्घकालिक परिचालन विश्वसनीयता प्रदान करते हुए स्थापना स्थान को कम करता है। इसका उन्नत स्प्रिंग ऑपरेटिंग तंत्र, कम SF6 रिसाव दर और रखरखाव-अनुकूल डिज़ाइन इसे आधुनिक उच्च-वोल्टेज ट्रांसमिशन नेटवर्क के लिए एक आदर्श समाधान बनाता है, जिसके लिए सुरक्षित, कुशल और स्थिर संचालन की आवश्यकता होती है।

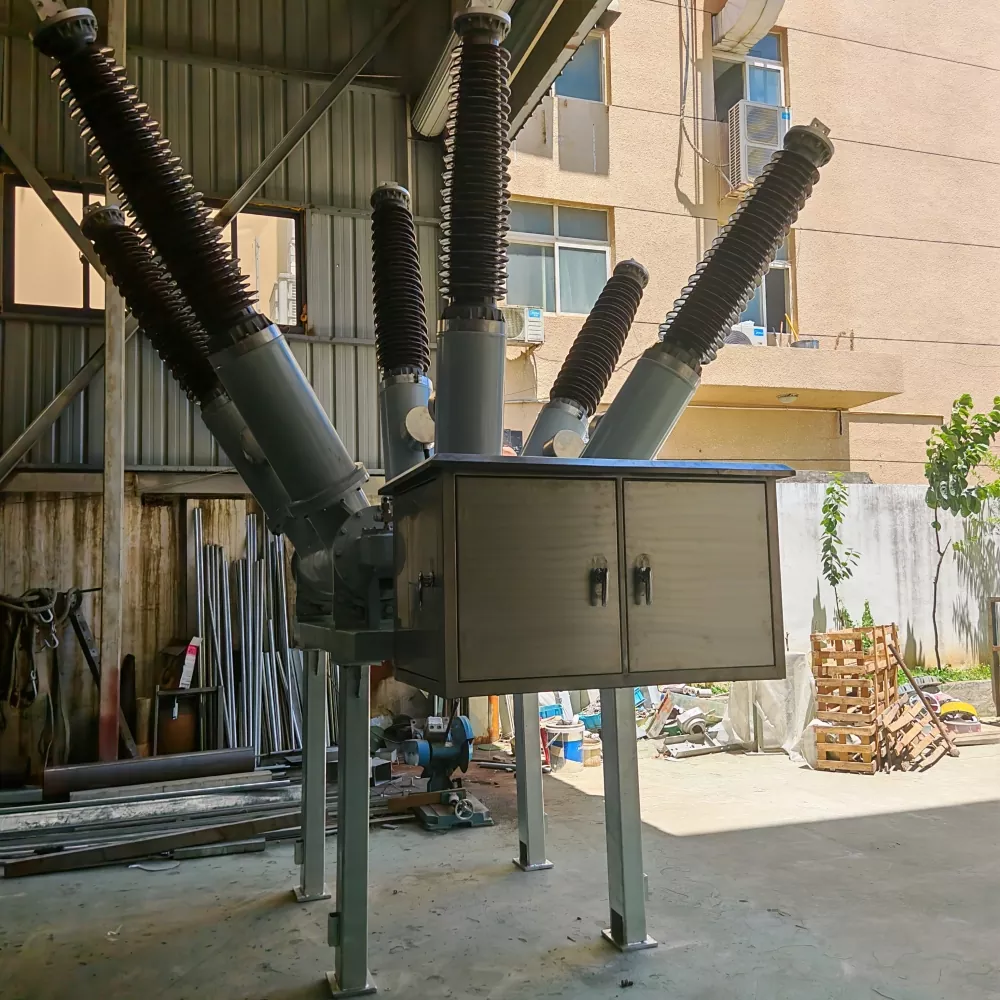

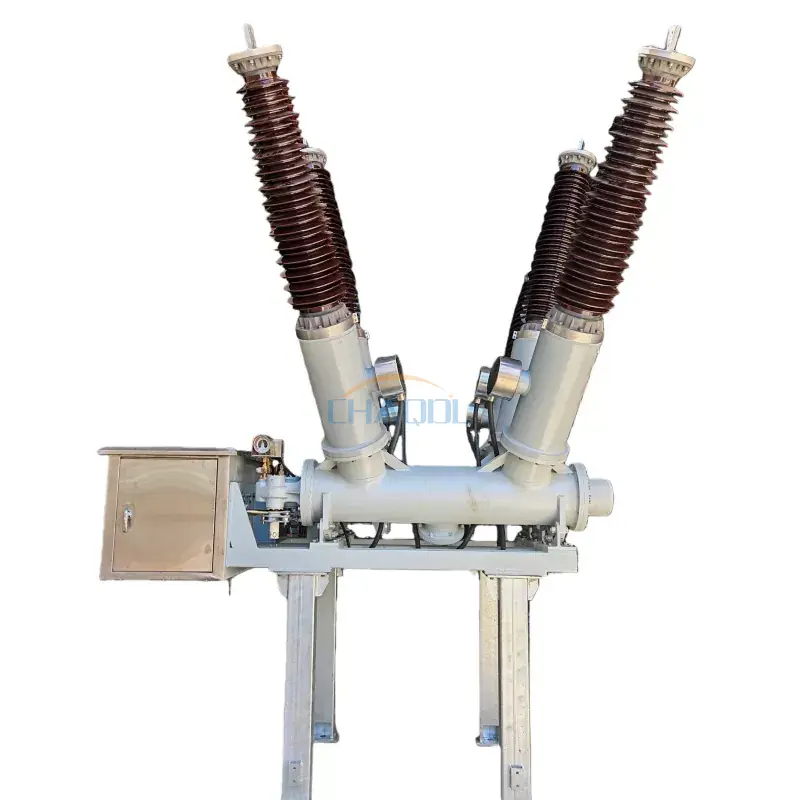

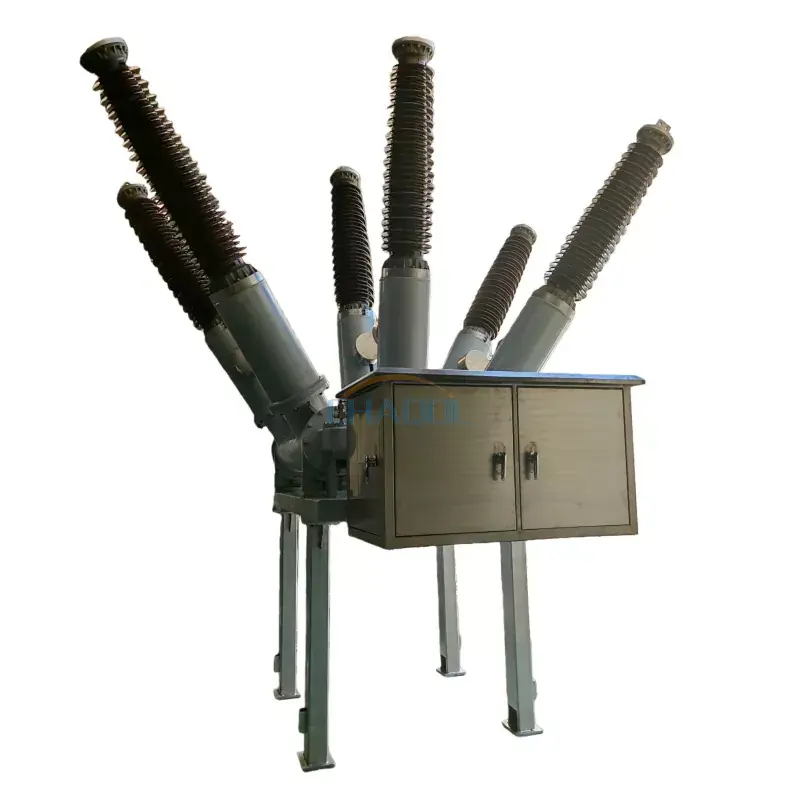

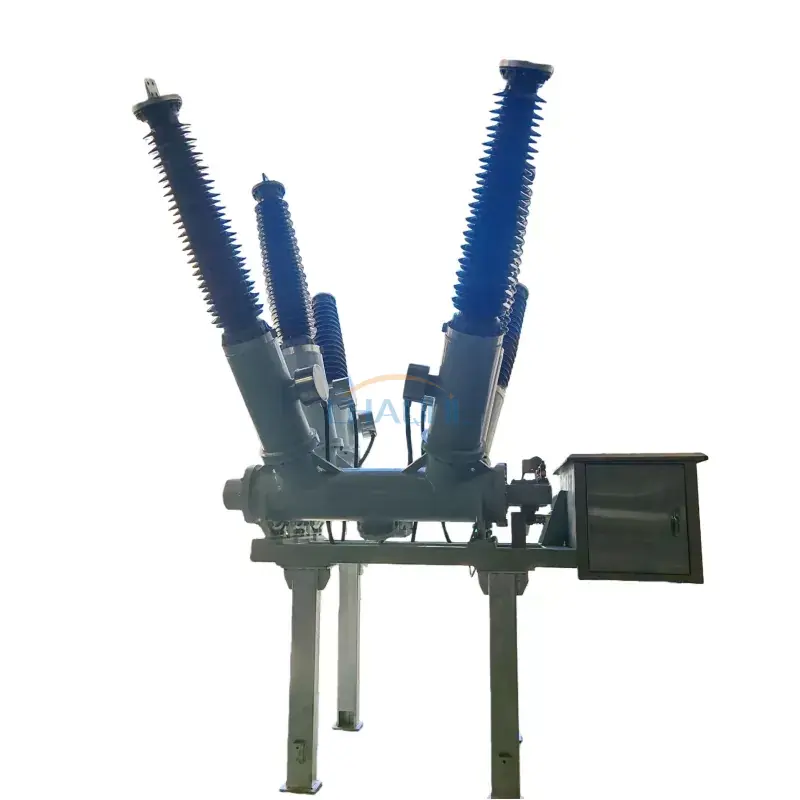

वास्तविक उत्पाद फोटो

उत्पाद आयाम आरेख

मुख्य संरचना

• उत्कृष्ट विद्युत चालकता के लिए सिल्वर-प्लेटेड एल्यूमीनियम एकल-चरण टर्मिनल ब्लॉक।
• बेहतर इन्सुलेशन प्रदर्शन के साथ उच्च शक्ति वाले चीनी मिट्टी के बरतन आउटगोइंग बुशिंग।
• सुरक्षा और माप के लिए अंतर्निर्मित वर्तमान ट्रांसफार्मर (सीटी)।
• उच्च व्यवधान क्षमता वाला फ़्लोर-माउंटेड SF6 आर्क बुझाने वाला कक्ष।
• तंत्र कैबिनेट स्प्रिंग ऑपरेटिंग तंत्र और माध्यमिक नियंत्रण घटकों को एकीकृत करता है।
• स्थिर स्थापना के लिए हेवी-ड्यूटी गैल्वनाइज्ड चैनल स्टील समर्थन।
• बेहतर परिचालन सुरक्षा के लिए एकाधिक ग्राउंडिंग टर्मिनल।

उत्पाद की विशेषताएँ

• तक वर्तमान रेटेड3150ए, भारी भार वाले ट्रांसमिशन अनुप्रयोगों के लिए उपयुक्त।
• उन्नत SF6 गैस इन्सुलेशन तकनीक उत्कृष्ट ढांकता हुआ ताकत और विश्वसनीय आर्क विलुप्त होने को सुनिश्चित करती है।
• 31.5kA दोष रुकावट क्षमता और 10,000 यांत्रिक संचालन के साथ लंबी विद्युत सहनशक्ति।
• वार्षिक एसएफ6 गैस रिसाव दर 0.5% से कम, रखरखाव आवश्यकताओं को कम करना और दीर्घकालिक सीलिंग विश्वसनीयता सुनिश्चित करना।
• The 66KV टैंक प्रकार SF6 सर्किट ब्रेकरगंभीर बाहरी वातावरण के लिए डिज़ाइन किया गया है, जो प्रदूषण स्तर IV और परिवेश के तापमान को -40°C से +40°C तक बनाए रखता है।
• कॉम्पैक्ट टैंक-प्रकार का निर्माण यांत्रिक स्थिरता में सुधार करते हुए स्थापना स्थान को कम करता है।
• दूरस्थ निगरानी, ​​सबस्टेशन स्वचालन और आधुनिक स्मार्ट ग्रिड अनुप्रयोगों के लिए उपयुक्त।

तकनीकी निर्देश

संचालन तंत्र विशिष्टताएँ

अनुप्रयोग

The 66KV टैंक प्रकार SF6 सर्किट ब्रेकरउच्च-वोल्टेज विद्युत पारेषण और वितरण प्रणालियों में व्यापक रूप से उपयोग किया जाता है जहां विश्वसनीय स्विचिंग और सुरक्षा आवश्यक है।

• 66 केवी सबस्टेशन
• उपयोगिता पारेषण और वितरण नेटवर्क
• बिजली उत्पादन संयंत्र
• नवीकरणीय ऊर्जा ग्रिड एकीकरण
• औद्योगिक विद्युत वितरण प्रणाली
• कैपेसिटर बैंक स्विचिंग
• बस टाई और फीडर सुरक्षा
• स्मार्ट ग्रिड और सबस्टेशन स्वचालन परियोजनाएँ

काम के सिद्धांत

66KV टैंक प्रकार SF6 सर्किट ब्रेकर इंसुलेटिंग और आर्क-शमन माध्यम दोनों के रूप में सल्फर हेक्साफ्लोराइड (SF6) गैस का उपयोग करता है। जब स्विचिंग ऑपरेशन के दौरान संपर्क अलग हो जाते हैं, तो एक विद्युत चाप उत्पन्न होता है। उच्च दबाव वाली SF6 गैस चाप को तेजी से ठंडा और विआयनीकृत करती है, जिससे फॉल्ट करंट को सुरक्षित और कुशलता से बाधित किया जा सकता है। मोटर-चार्ज स्प्रिंग ऑपरेटिंग मैकेनिज्म तेजी से खुलने और बंद होने का संचालन प्रदान करता है, जिससे उच्च-वोल्टेज विद्युत प्रणालियों के लिए विश्वसनीय सुरक्षा सुनिश्चित होती है।

अक्सर पूछे जाने वाले प्रश्नों

66KV टैंक प्रकार SF6 सर्किट ब्रेकर का उपयोग किसके लिए किया जाता है?

इसका उपयोग 66KV ट्रांसमिशन और वितरण प्रणालियों में स्विचिंग, सुरक्षा और दोष रुकावट के लिए किया जाता है, जिससे सबस्टेशनों और पावर ग्रिडों के सुरक्षित और विश्वसनीय संचालन को बनाए रखने में मदद मिलती है।

SF6 टैंक प्रकार के सर्किट ब्रेकर के क्या फायदे हैं?

SF6 टैंक प्रकार के सर्किट ब्रेकर उत्कृष्ट इन्सुलेशन प्रदर्शन, उच्च व्यवधान क्षमता, कॉम्पैक्ट संरचना, कम रखरखाव आवश्यकताओं और लंबी यांत्रिक सेवा जीवन प्रदान करते हैं।

क्या इस सर्किट ब्रेकर का उपयोग कैपेसिटर बैंक स्विचिंग के लिए किया जा सकता है?

हाँ। LW36-66 कैपेसिटर बैंक स्विचिंग, बस टाई अनुप्रयोगों और हाई-वोल्टेज ट्रांसमिशन लाइन सुरक्षा के लिए उपयुक्त है।

क्या सर्किट ब्रेकर कठोर बाहरी वातावरण के लिए उपयुक्त है?

हाँ। इसे प्रदूषण स्तर IV स्थितियों और -40°C से +40°C तक के परिवेश के तापमान के तहत विश्वसनीय रूप से संचालित करने के लिए डिज़ाइन किया गया है, जो इसे बाहरी स्थापनाओं की मांग के लिए उपयुक्त बनाता है।
