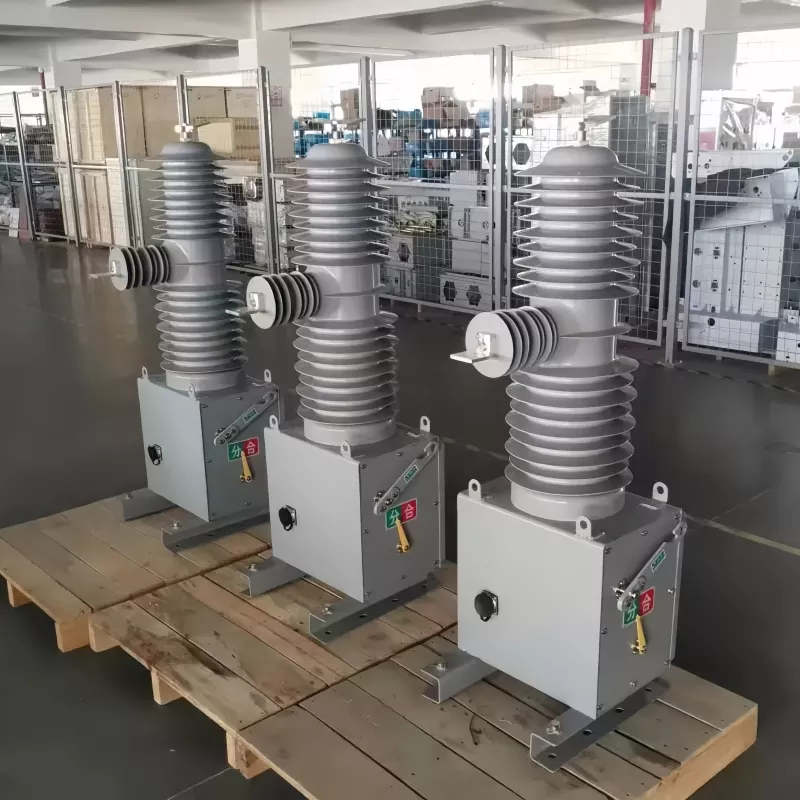

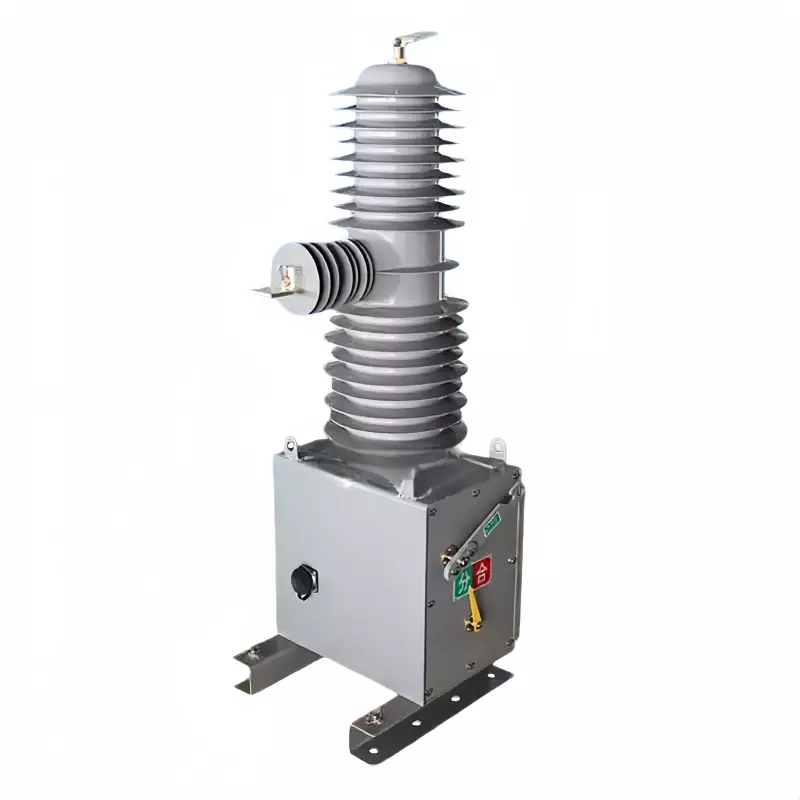

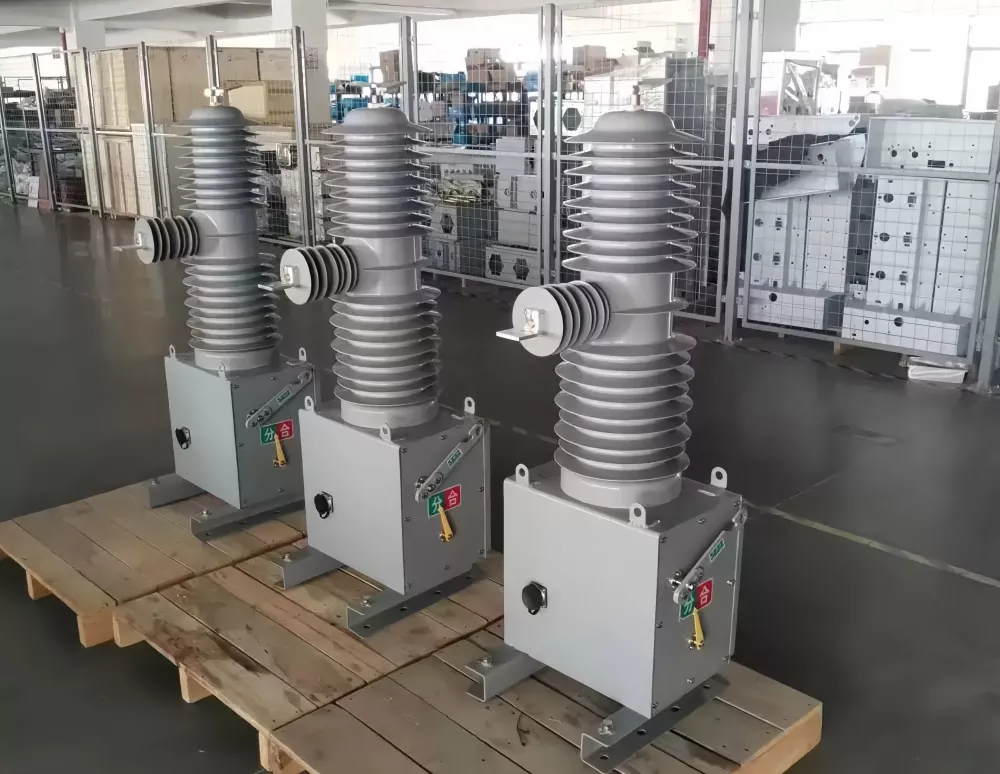

The 33kV सिंगल पोल आउटडोर सर्किट ब्रेकरमध्यम-वोल्टेज ओवरहेड वितरण प्रणालियों में विश्वसनीय स्विचिंग और सुरक्षा के लिए डिज़ाइन किया गया है। आधुनिक बिजली नेटवर्क में लोड करंट, फॉल्ट करंट और शॉर्ट-सर्किट स्थितियों को बाधित करने के लिए इसका व्यापक रूप से उपयोग किया जाता है। एक मजबूत बाहरी संरचना और अनुकूलित चाप-बुझाने के प्रदर्शन के साथ, यह उपकरण कठोर पर्यावरणीय परिस्थितियों में भी स्थिर संचालन सुनिश्चित करता है।
एक स्थायी चुंबक संचालन तंत्र और उच्च शक्ति इन्सुलेशन घटकों के साथ निर्मित33kV सिंगल पोल आउटडोर सर्किट ब्रेकरतेज़ प्रतिक्रिया, लंबी सेवा जीवन और न्यूनतम रखरखाव आवश्यकताओं को प्रदान करता है, जो इसे उपयोगिता ग्रिड, सबस्टेशन और औद्योगिक बिजली वितरण प्रणालियों के लिए उपयुक्त बनाता है।
|
परियोजना |
संख्यात्मक मान |
|
रेटेड वोल्टेज |
35 के.वी |
|
वर्तमान मूल्यांकित |
630/1250ए |
|
रेटेड आवृत्ति |
50/60हर्ट्ज़ |
|
1-मिनट पावर-फ़्रीक्वेंसी झेलने वाला वोल्टेज |
80/95 के.वी |
|
बिजली का आवेग झेलने वाला वोल्टेज (पीक) |
185 के.वी |
|
रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट |
20/25/31.5 के.ए |
|
रेटेड शॉर्ट-सर्किट मेकिंग करंट (पीक) |
80 के.ए |
|
रेटेड पीक करंट झेलने योग्य |
80 के.ए |
|
4S कम अवधि का करंट झेलता है |
31.5 के.ए |
|
रेटेड ऑपरेटिंग चक्र |
खुला-0.3 सेकेंड-बंद/खुला-180 सेकेंड-बंद/खुला-180 सेकेंड-बंद/खुला-60 सेकेंड-पुनर्स्थापित करें |
|
रेटेड शॉर्ट-सर्किट ब्रेकिंग ऑपरेशन |
30 बार |
|
यांत्रिक जीवन |
20,000 बार |
|
स्थायी चुंबक तंत्र नियंत्रण वोल्टेज |
DC220V |
|
सेकेंडरी सर्किट 1-मिनट पावर-फ़्रीक्वेंसी झेलने वाला वोल्टेज परीक्षण |
2 के.वी |
|
मापदण्ड नाम |
डेटा |
|
गैप से संपर्क करें |
18±1 मिमी |
|
ओवरट्रैवल से संपर्क करें |
4±0.5 मिमी |
|
खुलने की गति |
1.4-1.8 मी/से |
|
समापन गति |
0.8-1.2 मी/से |
|
संपर्क समापन बाउंस समय |
<=5 एमएस |
|
चरण-दर-चरण केंद्र दूरी |
560±2 मिमी |
|
तीन-चरण स्विचिंग अतुल्यकालिक |
<=3 एमएस |
|
चरण-दर-चरण संचालन लूप प्रतिरोध |
μΩ |
|
बंद करने का समय |
25-45 एमएस |
|
खुलने का समय |
20-45 एमएस |
|
वज़न |
100 किग्रा |

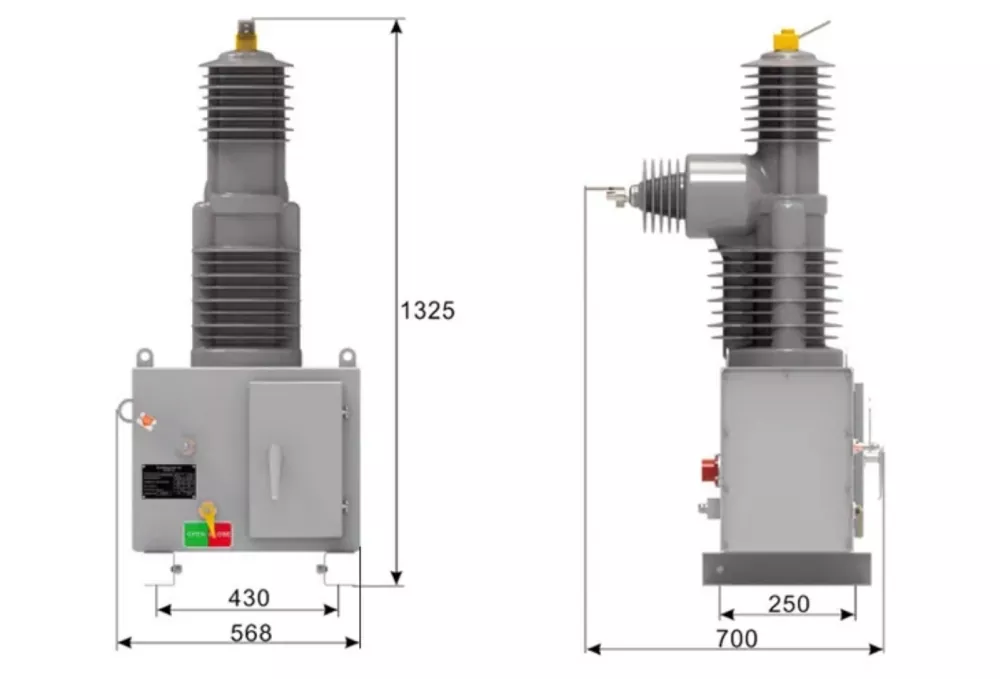

की उचित स्थापना33kV सिंगल पोल आउटडोर सर्किट ब्रेकरदीर्घकालिक विश्वसनीयता और सुरक्षित संचालन सुनिश्चित करने के लिए आवश्यक है। यूनिट को सही ग्राउंडिंग कनेक्शन के साथ एक स्थिर पोल संरचना या स्टील फ्रेम पर स्थापित किया जाना चाहिए।
स्थापना के बाद, तंत्र के सुचारू संचालन और सही समय को सुनिश्चित करने के लिए नो-लोड स्विचिंग परीक्षण किया जाना चाहिए।
1. परिवेशी वायु तापमान: -30°C से +60°C;
2. ऊंचाई: 2000 मीटर से अधिक नहीं;
3. हवा की गति: 34 मीटर/सेकेंड से अधिक नहीं;
4. स्विचगियर और नियंत्रण उपकरण के बाहर से उत्पन्न होने वाली कंपन या भूकंपीय गतिविधि नगण्य है;
5. प्रदूषण की डिग्री: स्तर IV;
6. भंडारण तापमान: -40°C से +85°C.
Q1: 33kV सिंगल पोल आउटडोर सर्किट ब्रेकर का मुख्य कार्य क्या है?
ए: इसका उपयोग मध्यम-वोल्टेज ओवरहेड वितरण प्रणालियों में गलती धाराओं को बाधित करने और अलग करने के लिए किया जाता है, जिससे सुरक्षित ग्रिड संचालन और डाउनस्ट्रीम उपकरणों की सुरक्षा सुनिश्चित होती है।
Q2: क्या यह सर्किट ब्रेकर कठोर बाहरी वातावरण में काम कर सकता है?
उत्तर: हाँ, इसे उच्च प्रदूषण, तेज़ हवा और व्यापक तापमान भिन्नता के लिए डिज़ाइन किया गया है, जो इसे दीर्घकालिक बाहरी उपयोग के लिए उपयुक्त बनाता है।
Q3: क्या 33kV सिंगल पोल आउटडोर सर्किट ब्रेकर को नियमित रखरखाव की आवश्यकता होती है?
ए: इसकी सीलबंद तंत्र और टिकाऊ घटकों के कारण, डिज़ाइन सामान्य परिचालन स्थितियों के तहत रखरखाव-मुक्त है।
Q4: किस प्रकार की स्थापना विधि की अनुशंसा की जाती है?
उत्तर: इष्टतम सुरक्षा और प्रदर्शन के लिए सुरक्षित ग्राउंडिंग के साथ पोल-माउंटेड इंस्टॉलेशन की अनुशंसा की जाती है।
Q5: यह किस सुरक्षा स्तर का समर्थन करता है?
ए: इसे उच्च इन्सुलेशन और प्रदूषण प्रतिरोध के लिए डिज़ाइन किया गया है, जो स्तर IV प्रदूषण वातावरण के लिए उपयुक्त है।
