10KV इनडोर करंट ट्रांसफार्मर मध्यम-वोल्टेज सिस्टम में माप और सुरक्षा में सुधार कैसे कर सकता है?

अंकियांग पावरका विकास करता है10KV इंडोर करंट ट्रांसफार्मरमध्यम-वोल्टेज माप और रिले सुरक्षा के लिए, LZZBJ9-10 मॉडल में पूरी तरह से संलग्न एपॉक्सी राल इन्सुलेशन, 5A/1A माध्यमिक वर्तमान विकल्प और इनडोर बिजली वितरण अनुप्रयोगों के लिए कई प्राथमिक वर्तमान कॉन्फ़िगरेशन शामिल हैं।

एक वर्तमान ट्रांसफार्मर मध्यम-वोल्टेज विद्युत प्रणालियों में एक महत्वपूर्ण घटक है क्योंकि यह उच्च प्राथमिक धारा को एक मानकीकृत माध्यमिक सिग्नल में परिवर्तित करता है जिसे मीटर, निगरानी उपकरण और सुरक्षा रिले द्वारा सुरक्षित रूप से संसाधित किया जा सकता है। LZZBJ9-10 10KV इंडोर करंट ट्रांसफार्मर को इनडोर 10KV और 50Hz या 60Hz से नीचे के AC सर्किट के लिए डिज़ाइन किया गया है। इसकी पूरी तरह से संलग्न एपॉक्सी राल संरचना एक संरचना में इन्सुलेशन, यांत्रिक सुरक्षा और कॉम्पैक्ट इंस्टॉलेशन को जोड़ती है। 5ए से 2500ए तक के प्राथमिक करंट विकल्पों, 1ए या 5ए के सेकेंडरी करंट और 12/42/75केवी के इन्सुलेशन स्तर के साथ, इसे विभिन्न माप और सुरक्षा आवश्यकताओं के लिए कॉन्फ़िगर किया जा सकता है।

विषयसूची

1. 10KV इनडोर करंट ट्रांसफार्मर क्या है?
2. यह मध्यम-वोल्टेज प्रणाली में कैसे काम करता है?
3. खरीदारों को किन तकनीकी मापदंडों की जाँच करनी चाहिए?
4. कौन सी डिज़ाइन विशेषताएँ विश्वसनीय संचालन का समर्थन करती हैं?
5. इसका आमतौर पर उपयोग कहां किया जाता है?
6. आपको सही सीटी का चयन कैसे करना चाहिए?
7. अक्सर पूछे जाने वाले प्रश्नों
8. अनुकूलित समाधान के लिए अंकियांग पावर से बात करें

10KV इनडोर करंट ट्रांसफार्मर क्या है?

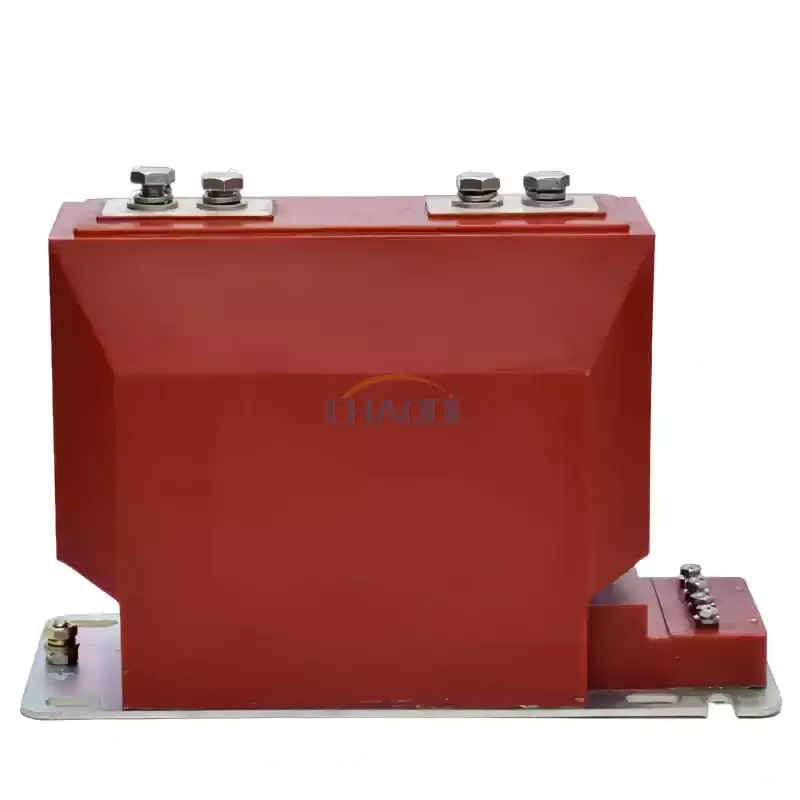

10KV इनडोर करंट ट्रांसफार्मर एक उपकरण ट्रांसफार्मर है जिसे मध्यम-वोल्टेज इनडोर विद्युत प्रणालियों में करंट को मापने और मॉनिटर करने के लिए डिज़ाइन किया गया है। माप उपकरणों और सुरक्षा रिले को सीधे उच्च प्राथमिक धाराओं से जोड़ने के बजाय, ट्रांसफार्मर वर्तमान को एक मानकीकृत माध्यमिक मूल्य तक कम कर देता है जिसे डाउनस्ट्रीम उपकरण द्वारा नियंत्रित किया जा सकता है।

LZZBJ9-10 मॉडल 50Hz या 60Hz की रेटेड आवृत्ति के साथ 10KV और उससे नीचे के सर्किट के लिए डिज़ाइन किया गया है। निर्माता के विनिर्देशों के अनुसार, यह पूरी तरह से संलग्न एपॉक्सी राल संरचना का उपयोग करता है और वर्तमान माप, ऊर्जा माप और रिले सुरक्षा के लिए उपयुक्त है।

यह व्यवस्था प्रयोग करने योग्य वर्तमान सिग्नल प्रदान करते हुए प्राथमिक सर्किट और माप या सुरक्षा उपकरण के बीच विद्युत अलगाव बनाती है। परिणामस्वरूप, सीटी उच्च-शक्ति विद्युत उपकरण और निम्न-स्तरीय निगरानी प्रणालियों के बीच एक महत्वपूर्ण इंटरफ़ेस बन जाता है।

यह मध्यम-वोल्टेज प्रणाली में कैसे काम करता है?

संचालन सिद्धांत विद्युत चुम्बकीय प्रेरण पर आधारित है। जब प्राथमिक कंडक्टर के माध्यम से करंट प्रवाहित होता है, तो यह सीटी कोर में एक चुंबकीय क्षेत्र उत्पन्न करता है। फिर द्वितीयक वाइंडिंग एक आनुपातिक धारा उत्पन्न करती है जिसे मीटर, सुरक्षा रिले या निगरानी उपकरणों से जोड़ा जा सकता है।

उदाहरण के लिए, एक बिजली वितरण प्रणाली प्राथमिक तरफ सैकड़ों या हजारों एम्पीयर ले जा सकती है, जबकि कनेक्टेड मॉनिटरिंग उपकरण बहुत छोटे मानकीकृत करंट के लिए डिज़ाइन किया गया है। उचित रूप से चयनित CT आवश्यक परिवर्तन अनुपात प्रदान करता है ताकि द्वितीयक सर्किट प्राथमिक परिचालन स्थिति का प्रतिनिधित्व कर सके।

मापन और सुरक्षा कार्य

• वर्तमान माप:विद्युत मीटरों और निगरानी उपकरणों के लिए आनुपातिक संकेत प्रदान करता है।
• ऊर्जा प्रबंधन:विद्युत खपत और परिचालन स्थितियों की निगरानी के लिए उपयोग की जाने वाली माप प्रणालियों का समर्थन करता है।
• रिले सुरक्षा:असामान्य या खराबी की स्थिति उत्पन्न होने पर सुरक्षा रिले को वर्तमान सिग्नल की आपूर्ति करता है।
• वितरण स्वचालन:स्वचालित निगरानी और नियंत्रण प्रणालियों के लिए वर्तमान जानकारी प्रदान करता है।

इसलिए सीटी को सामान्य माप आवश्यकता और विद्युत प्रणाली की सुरक्षा विशेषताओं दोनों के अनुसार चुना जाना चाहिए।

खरीदारों को किन तकनीकी मापदंडों की जाँच करनी चाहिए?

वर्तमान ट्रांसफार्मर का चयन केवल भौतिक आयामों के बजाय अनुप्रयोग के विद्युत मापदंडों से शुरू होना चाहिए। प्राथमिक करंट, सेकेंडरी करंट, सटीकता वर्ग, रेटेड आउटपुट, इन्सुलेशन स्तर और शॉर्ट-सर्किट झेलने वाली विशेषताएं सभी प्रभावित करती हैं कि सीटी किसी विशेष स्विचगियर या वितरण स्थापना के लिए उपयुक्त है या नहीं।

ऑर्डर देने से पहले इन मूल्यों को हमेशा वास्तविक विद्युत डिजाइन, जुड़े उपकरण और लागू परियोजना आवश्यकताओं के अनुसार जांचा जाना चाहिए।

कौन सी डिज़ाइन विशेषताएँ विश्वसनीय संचालन का समर्थन करती हैं?

पूरी तरह से संलग्न एपॉक्सी राल इन्सुलेशन

LZZBJ9-10 एक एपॉक्सी राल कास्टिंग संरचना को अपनाता है जो आंतरिक घटकों को पूरी तरह से घेरता है। यह निर्माण आंतरिक असेंबली को आमतौर पर इनडोर स्विचगियर वातावरण में आने वाले पर्यावरणीय प्रभावों से बचाते हुए विद्युत इन्सुलेशन प्रदान करता है।

कॉम्पैक्ट एकीकृत निर्माण

आयरन कोर, सेकेंडरी वाइंडिंग और इन्सुलेशन सिस्टम को एक कॉम्पैक्ट बॉडी में एकीकृत किया गया है। यह वहां उपयोगी है जहां स्विचगियर पैनल और वितरण कैबिनेट में स्थापना स्थान सीमित है। एक कॉम्पैक्ट डिज़ाइन उपकरण एकीकरण और माध्यमिक वायरिंग व्यवस्था को भी सरल बना सकता है।

संरक्षित माध्यमिक टर्मिनल

एक प्रबलित टर्मिनल बॉक्स सेकेंडरी वायरिंग के लिए अतिरिक्त सुरक्षा प्रदान करता है। ग्राउंडिंग बेस और माउंटिंग संरचना के साथ, यह निरीक्षण और रखरखाव के दौरान व्यवस्थित स्थापना और सुरक्षित पहुंच का समर्थन करने में मदद करता है।

एकाधिक वर्तमान कॉन्फ़िगरेशन

विभिन्न प्राथमिक वर्तमान कॉन्फ़िगरेशन एक ही उत्पाद परिवार को वितरण अनुप्रयोगों की एक विस्तृत श्रृंखला को संबोधित करने की अनुमति देते हैं। उपलब्ध कॉन्फ़िगरेशन निम्न-वर्तमान रेटिंग से लेकर उच्च-वर्तमान अनुप्रयोगों तक 2500A तक विस्तारित है, जो लागू मॉडल कॉन्फ़िगरेशन के अधीन है।

इसका आमतौर पर उपयोग कहां किया जाता है?

कॉम्पैक्ट संरचना और मध्यम-वोल्टेज डिज़ाइन इस प्रकार की सीटी को कई इनडोर विद्युत अनुप्रयोगों के लिए उपयुक्त बनाते हैं।

• इनडोर स्विचगियर:माप और सुरक्षा सर्किट के लिए वर्तमान संकेत प्रदान करता है।
• बिजली वितरण कैबिनेट:फीडरों और विद्युत भार की निगरानी का समर्थन करता है।
• कॉम्पैक्ट सबस्टेशन:मीटरिंग और सुरक्षा उपकरणों के साथ प्राथमिक सर्किट को इंटरफ़ेस करता है।
• औद्योगिक विद्युत प्रणालियाँ:विनिर्माण सुविधाओं में विद्युत परिचालन स्थितियों की निगरानी में मदद करता है।
• ऊर्जा प्रबंधन प्रणाली:विद्युत निगरानी और विश्लेषण के लिए वर्तमान जानकारी प्रदान करता है।
• वितरण स्वचालन:स्वचालित विद्युत नियंत्रण और निगरानी के लिए वर्तमान संवेदन का समर्थन करता है।

व्यावहारिक प्रतिष्ठानों में, ट्रांसफार्मर सुरक्षा रिले, ऊर्जा मीटर, निगरानी उपकरण और अन्य माध्यमिक विद्युत उपकरणों के साथ मिलकर काम कर सकता है। मौजूदा स्विचगियर सिस्टम में सीटी को एकीकृत करते समय यह सटीक विनिर्देश को विशेष रूप से महत्वपूर्ण बनाता है।

आपको सही सीटी का चयन कैसे करना चाहिए?

इंजीनियरों, विद्युत ठेकेदारों, स्विचगियर निर्माताओं और क्रय टीमों के लिए, उत्पाद का चयन केवल नाममात्र वोल्टेज के बजाय संपूर्ण विद्युत अनुप्रयोग पर आधारित होना चाहिए।

1. सिस्टम वोल्टेज की पुष्टि करें.सत्यापित करें कि CT वास्तविक मध्यम-वोल्टेज नेटवर्क, जैसे 10KV एप्लिकेशन, के लिए उपयुक्त है।
2. प्राथमिक धारा ज्ञात कीजिए।एक प्राथमिक वर्तमान रेटिंग चुनें जो अपेक्षित ऑपरेटिंग और सिस्टम स्थितियों से मेल खाती हो।
3. द्वितीयक धारा चुनें.जांचें कि डाउनस्ट्रीम मीटर और सुरक्षा रिले को 1A या 5A सेकेंडरी करंट की आवश्यकता है या नहीं।
4. सटीकता की आवश्यकता को परिभाषित करें।मापन और सुरक्षा सर्किट को विभिन्न सटीकता वर्गों की आवश्यकता हो सकती है।
5. द्वितीयक बोझ की जाँच करें.रेटेड आउटपुट कनेक्टेड सेकेंडरी सर्किट के साथ संगत होना चाहिए।
6. इन्सुलेशन आवश्यकताओं को सत्यापित करें.पुष्टि करें कि इन्सुलेशन स्तर विद्युत प्रणाली और परियोजना डिजाइन से मेल खाता है।
7. यांत्रिक स्थापना स्थितियों की जाँच करें।बढ़ते छेद, टर्मिनल स्थिति, उपलब्ध कैबिनेट स्थान और ग्राउंडिंग व्यवस्था सभी की समीक्षा की जानी चाहिए।

अनुकूलित परियोजनाओं के लिए, आपूर्तिकर्ता को सिस्टम वोल्टेज, प्राइमरी करंट, सेकेंडरी करंट, सटीकता वर्ग, रेटेड बोझ, इंस्टॉलेशन वातावरण और इच्छित एप्लिकेशन प्रदान करने से मॉडल चयन और तकनीकी संचार में काफी सुधार हो सकता है।

अक्सर पूछे जाने वाले प्रश्नों

10KV इंडोर करंट ट्रांसफार्मर का मुख्य कार्य क्या है?

इसका मुख्य कार्य मध्यम-वोल्टेज विद्युत प्रणालियों में माप, ऊर्जा निगरानी और रिले सुरक्षा के लिए उच्च प्राथमिक धारा को एक मानकीकृत निम्न माध्यमिक धारा में बदलना है।

कौन से द्वितीयक वर्तमान विकल्प उपलब्ध हैं?

LZZBJ9-10 विनिर्देश 1A और 5A के रेटेड सेकेंडरी करंट विकल्पों का समर्थन करता है। उपयुक्त विकल्प कनेक्टेड मीटरिंग या सुरक्षा उपकरण के अनुरूप होना चाहिए।

किस प्राथमिक वर्तमान सीमा को कॉन्फ़िगर किया जा सकता है?

सूचीबद्ध कॉन्फ़िगरेशन 5A से 2500A तक प्राथमिक वर्तमान रेटिंग को कवर करते हैं। सटीक कॉन्फ़िगरेशन का चयन परियोजना की विद्युत आवश्यकताओं के अनुसार किया जाना चाहिए।

क्या इस सीटी का उपयोग माप और सुरक्षा दोनों के लिए किया जा सकता है?

हाँ। उत्पाद माप और सुरक्षा अनुप्रयोगों के लिए विभिन्न सटीकता-वर्ग संयोजनों का समर्थन करता है। आवश्यक कॉन्फ़िगरेशन सुरक्षा योजना और माप आवश्यकताओं से निर्धारित किया जाना चाहिए।

सीटी संरचना में एपॉक्सी राल का उपयोग क्यों किया जाता है?

एपॉक्सी रेज़िन विद्युत इन्सुलेशन और यांत्रिक एनकैप्सुलेशन प्रदान करता है। पूरी तरह से बंद संरचना में, यह आंतरिक घटकों की सुरक्षा में भी मदद करता है और इनडोर स्विचगियर वातावरण में स्थिर संचालन का समर्थन करता है।

इस प्रकार का करंट ट्रांसफार्मर कहाँ स्थापित किया जा सकता है?

विशिष्ट अनुप्रयोगों में इनडोर स्विचगियर, बिजली वितरण कैबिनेट, कॉम्पैक्ट सबस्टेशन, औद्योगिक बिजली प्रणाली, ऊर्जा प्रबंधन प्रणाली और वितरण स्वचालन उपकरण शामिल हैं।

अनुकूलित समाधान के लिए अंकियांग पावर से बात करें

मध्यम-वोल्टेज वर्तमान ट्रांसफार्मर का चयन करते समय, प्राथमिक वर्तमान, माध्यमिक वर्तमान, सटीकता वर्ग, रेटेड आउटपुट, इन्सुलेशन स्तर और स्थापना संरचना का सही संयोजन आवश्यक है। LZZBJ9-10 इनडोर 10KV और उससे नीचे की बिजली प्रणालियों के लिए कई कॉन्फ़िगरेशन विकल्प प्रदान करता है, जो इसे विभिन्न वितरण वातावरणों में माप और सुरक्षा अनुप्रयोगों के लिए उपयुक्त बनाता है। यदि आप एक नए स्विचगियर प्रोजेक्ट की योजना बना रहे हैं, मौजूदा वितरण कैबिनेट को अपग्रेड कर रहे हैं, या विशिष्ट विद्युत मापदंडों के आसपास कॉन्फ़िगर किए गए सीटी की आवश्यकता है, तो 10 केवी इंडोर करंट ट्रांसफार्मर के बारे में और जानें।हमसे संपर्क करेंअंकियांग पावर से उपयुक्त समाधान के लिए अपनी तकनीकी आवश्यकताओं के साथ।
