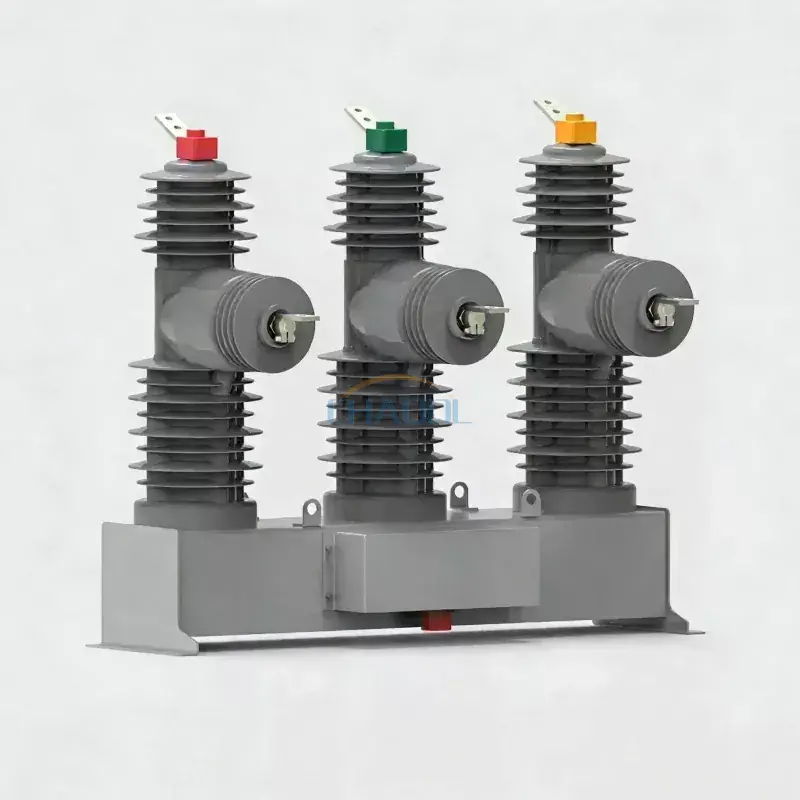

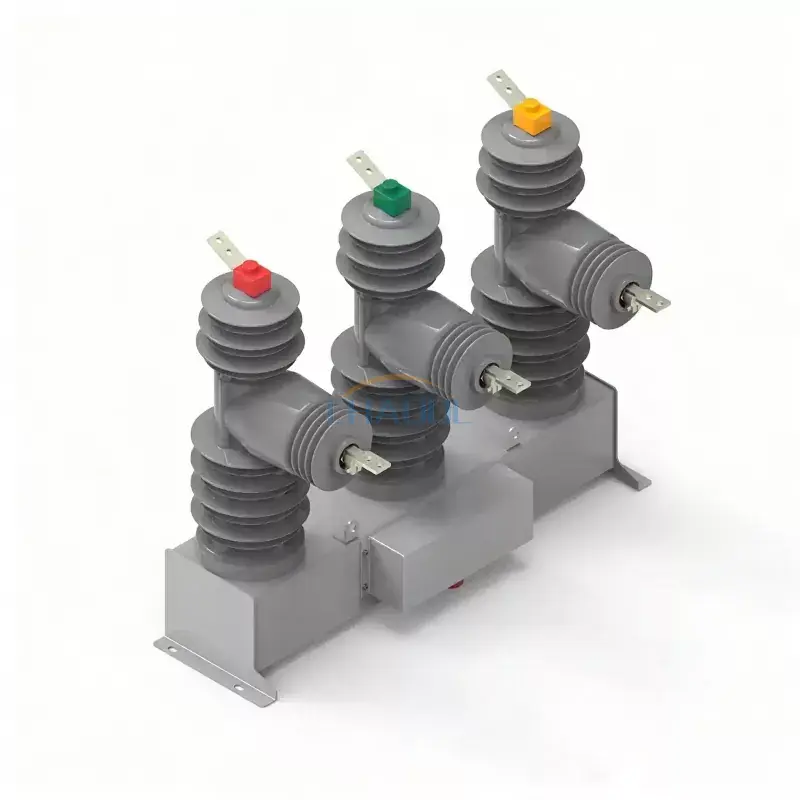

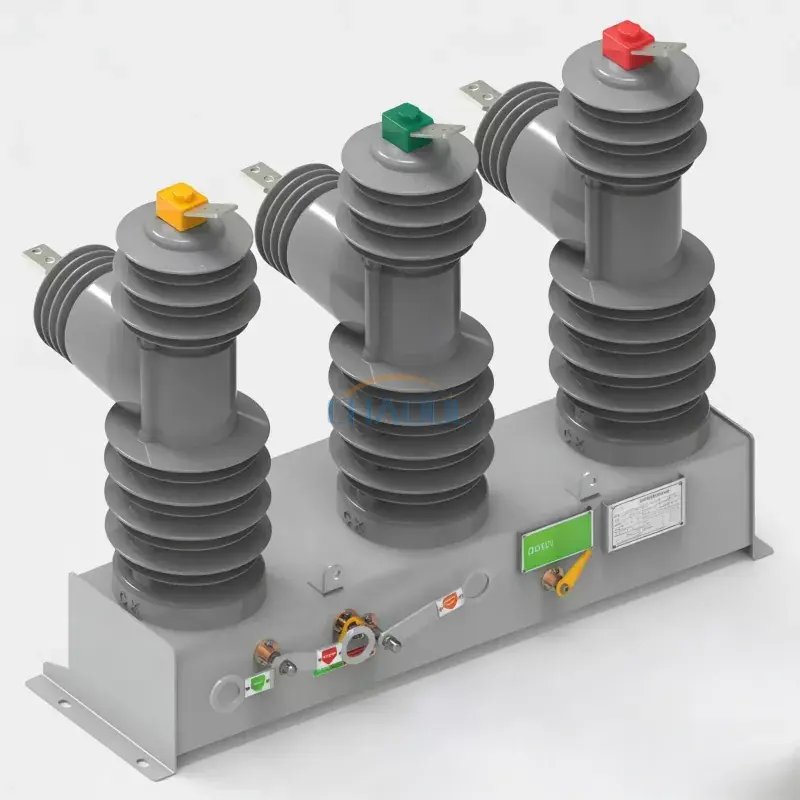

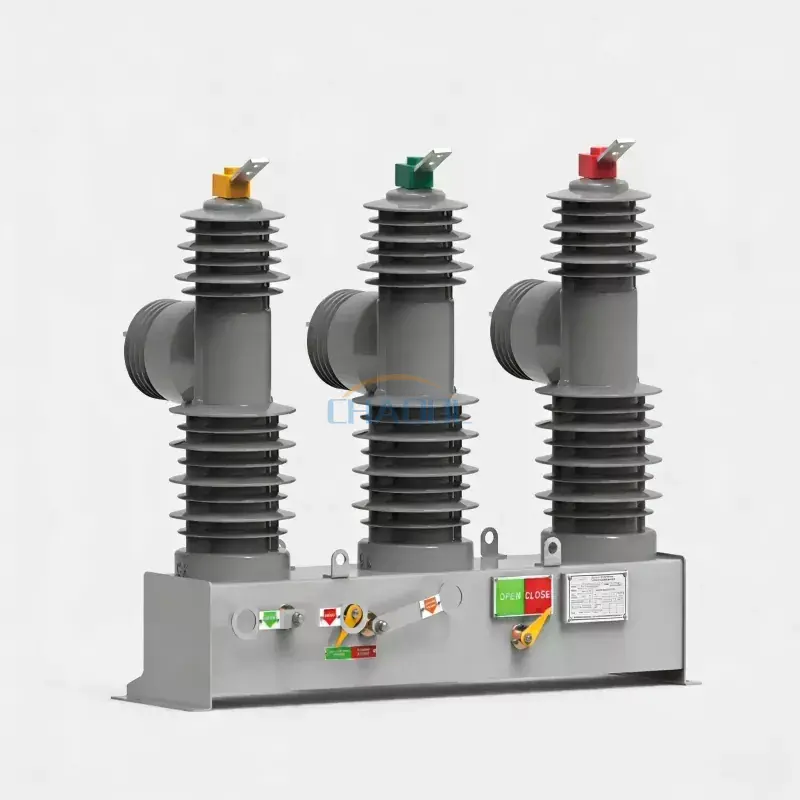

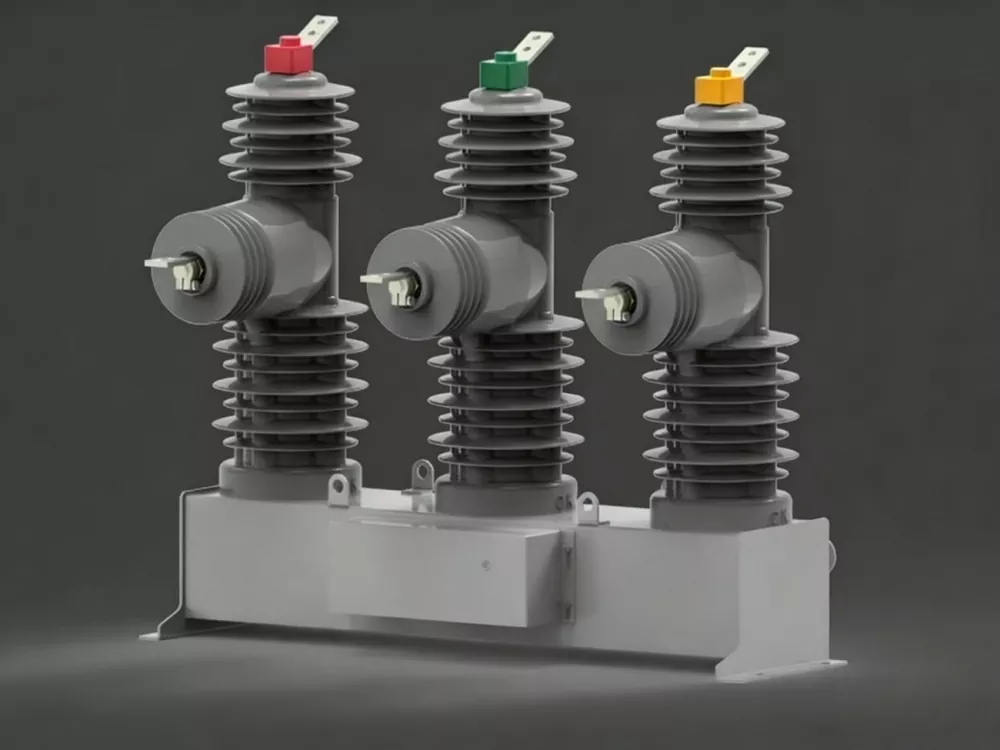

24kV पोल माउंटेड हाई वोल्टेज सर्किट ब्रेकर एक ZW32-24 श्रृंखला आउटडोर वैक्यूम सर्किट ब्रेकर है जो मध्यम-वोल्टेज बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से लोड धाराओं को स्विच करने, ओवरलोड धाराओं को बाधित करने और विद्युत नेटवर्क में शॉर्ट-सर्किट दोषों को साफ़ करने के लिए उपयोग किया जाता है। उन्नत वैक्यूम रुकावट प्रौद्योगिकी, संक्षारण प्रतिरोधी संरचना और विश्वसनीय ऑपरेटिंग तंत्र की विशेषता के साथ, यह सर्किट ब्रेकर सबस्टेशनों, औद्योगिक सुविधाओं, नवीकरणीय ऊर्जा परियोजनाओं और उपयोगिता वितरण प्रणालियों में सुरक्षित और स्थिर संचालन सुनिश्चित करता है।
एक पेशेवर 24kV वैक्यूम सर्किट ब्रेकर निर्माता के रूप में, हम दुनिया भर में बिजली उपयोगिताओं, विद्युत ठेकेदारों, ईपीसी परियोजनाओं और वितरण नेटवर्क ऑपरेटरों के लिए टिकाऊ और उच्च प्रदर्शन समाधान प्रदान करते हैं।
24kV पोल माउंटेड वैक्यूम सर्किट ब्रेकर (VCB) एक आउटडोर मीडियम-वोल्टेज स्विचिंग डिवाइस है जो बिजली वितरण प्रणालियों को ओवरलोड, शॉर्ट सर्किट और विद्युत दोषों से बचाने के लिए उपयोगिता पोल पर स्थापित किया जाता है। ब्रेकर आर्क को तेजी से और सुरक्षित रूप से बुझाने के लिए वैक्यूम इंटरप्टर्स का उपयोग करता है, जिससे उत्कृष्ट इन्सुलेशन प्रदर्शन और लंबी सेवा जीवन मिलता है।
पारंपरिक तेल सर्किट ब्रेकर और एसएफ 6 सर्किट ब्रेकर की तुलना में, वैक्यूम सर्किट ब्रेकर कम रखरखाव आवश्यकताओं, पर्यावरण मित्रता, उच्च परिचालन विश्वसनीयता और लंबे यांत्रिक जीवन सहित महत्वपूर्ण लाभ प्रदान करते हैं।
कॉम्पैक्ट पोल-माउंटेड संरचना को बाहरी स्थापना और कठिन पर्यावरणीय परिस्थितियों में दीर्घकालिक संचालन के लिए डिज़ाइन किया गया है। इसका मजबूत निर्माण नमी, धूल, पराबैंगनी विकिरण और संक्षारण के प्रति उत्कृष्ट प्रतिरोध सुनिश्चित करता है।
अनुकूलित संरचनात्मक डिज़ाइन उच्च इन्सुलेशन प्रदर्शन और परिचालन सुरक्षा को बनाए रखते हुए स्थापना स्थान की आवश्यकताओं को कम करता है। कॉम्पैक्ट आकार परिवहन और स्थापना लागत को भी कम करता है।

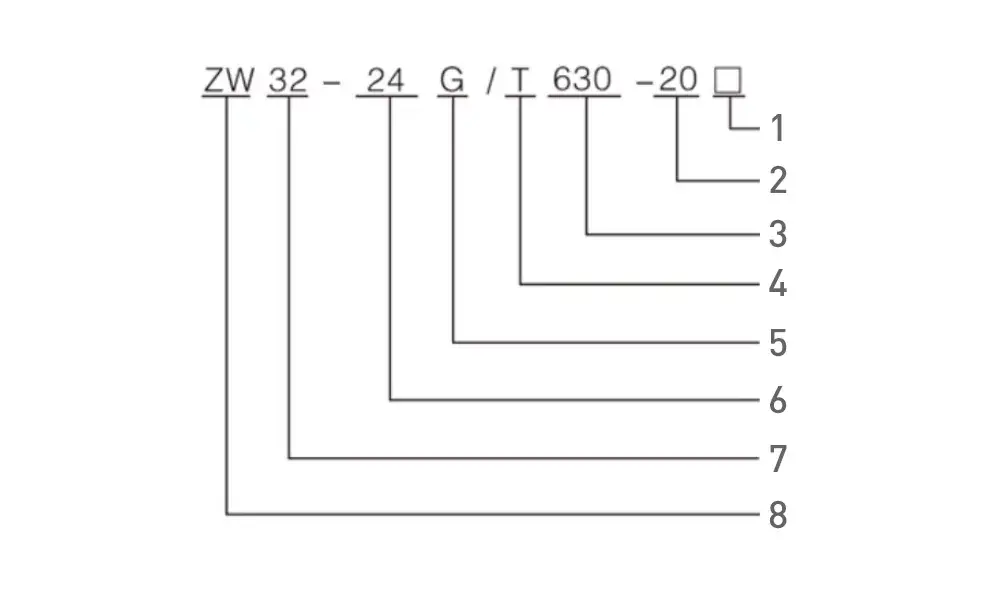

1. विद्युत चालित
2. रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट (KA)
3. रेटेड वर्तमान (ए)
4. स्प्रिंग ऑपरेटिंग तंत्र
5. आइसोलेटिंग स्विच के साथ
6. रेटेड वोल्टेज (केवी)
7. डिज़ाइन क्रमांक
8. आउटडोर वैक्यूम सर्किट ब्रेकर
|
रेटेड वोल्टेज |
24-27KV |
|
रेटेड आवृत्ति |
50HZ |
|
वर्तमान मूल्यांकित |
630/1250ए |
|
परिचालन तापमान |
-30℃-40℃ |
|
ब्रेकिंग करंट |
20/25KA |
|
ऑपरेटिंग निर्देश |
मैनुअल/इलेक्ट्रिक |
|
करंट को झेलें |
50/63के.ए |
|
ऊंचाई |
1500 मीटर से अधिक नहीं |
|

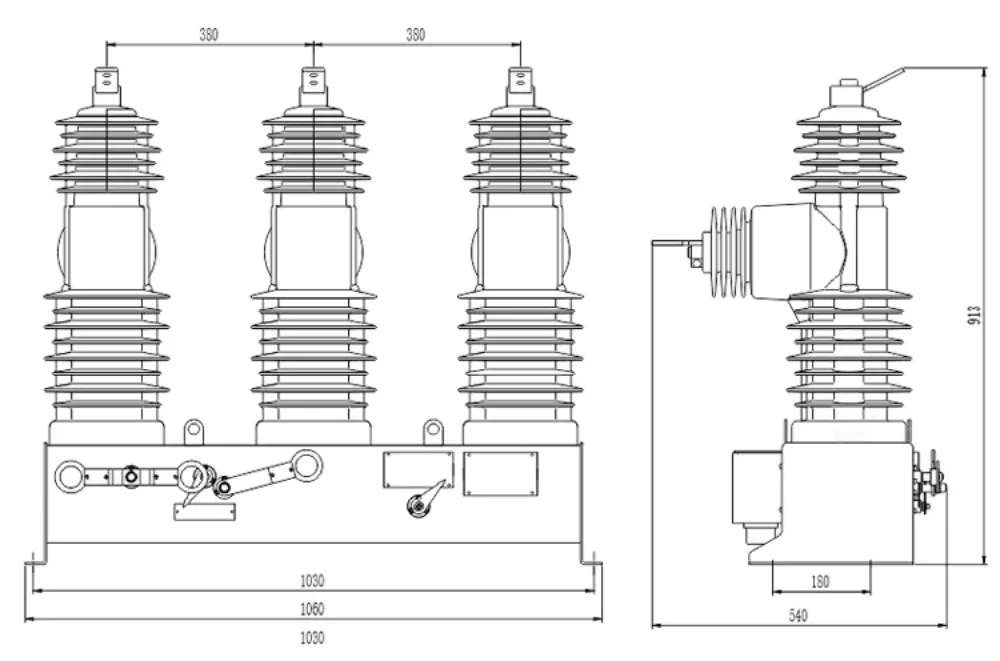

अंतर दूरी |
380 मिमी |
|
ऑपरेटिंग वोल्टेज |
AC/DC22V DC24 |
उन्नत वैक्यूम आर्क शमन प्रौद्योगिकी
वैक्यूम इंटरप्रेटर स्विचिंग ऑपरेशन के दौरान विद्युत आर्क को तुरंत बुझा देता है, जिससे सुरक्षा में काफी सुधार होता है और संपर्क टूट-फूट कम हो जाती है। यह तकनीक पूरे उत्पाद जीवनचक्र में उत्कृष्ट ढांकता हुआ ताकत और विश्वसनीय रुकावट प्रदर्शन प्रदान करती है।
उच्च शॉर्ट-सर्किट तोड़ने की क्षमता
25kA तक के रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट के साथ, ब्रेकर प्रभावी ढंग से दोषों को अलग कर सकता है और मूल्यवान विद्युत उपकरणों को असामान्य वर्तमान स्थितियों से होने वाले नुकसान से बचा सकता है।
उत्कृष्ट आउटडोर पर्यावरणीय अनुकूलनशीलता
आवास उच्च गुणवत्ता वाले स्टेनलेस स्टील या डैक्रोमेट-लेपित स्टील से निर्मित होता है और यूवी-प्रतिरोधी कोटिंग्स के साथ समाप्त होता है। यह जंग, नमक स्प्रे, नमी, धूल और कठोर मौसम की स्थिति के खिलाफ बेहतर सुरक्षा प्रदान करता है।
विश्वसनीय स्प्रिंग ऑपरेटिंग तंत्र
स्प्रिंग-संचालित तंत्र कम परिचालन शोर और न्यूनतम रिबाउंड के साथ तेजी से खुलने और बंद होने का प्रदर्शन प्रदान करता है। यह स्थिर यांत्रिक संचालन और विस्तारित सेवा जीवन सुनिश्चित करता है।
कम बिजली की खपत
ऑपरेटिंग तंत्र को 70W से कम बाहरी पावर की आवश्यकता होती है, जो इसे दूरस्थ इंस्टॉलेशन और बैकअप पावर सिस्टम के साथ आसान एकीकरण के लिए उपयुक्त बनाता है।
24kV आउटडोर वैक्यूम सर्किट ब्रेकर का व्यापक रूप से उपयोग किया जाता है:
1. उच्च शक्ति संलग्नक
संलग्नक स्टेनलेस स्टील या विशेष रूप से उपचारित स्टील प्लेट निर्माण को अपनाता है। उन्नत संक्षारण रोधी उपचार पर्यावरणीय उम्र बढ़ने और रासायनिक जोखिम के प्रतिरोध में काफी सुधार करता है।
2. सिलिकॉन रबर इन्सुलेशन पोल
एपीजी इंसुलेटेड पोल उच्च-प्रदर्शन वाले सिलिकॉन रबर से सुसज्जित है, जो उत्कृष्ट इन्सुलेशन विशेषताओं, एंटी-कंडेनसेशन क्षमता और दीर्घकालिक विश्वसनीयता प्रदान करता है।
3. वैक्यूम इंटरप्रेटर यूनिट
वैक्यूम इंटरप्रेटर कोर स्विचिंग घटक के रूप में कार्य करता है और न्यूनतम रखरखाव आवश्यकताओं के साथ विश्वसनीय वर्तमान रुकावट सुनिश्चित करता है।
4. बुद्धिमान नियंत्रण संगतता
वैकल्पिक बुद्धिमान नियंत्रकों को रिमोट मॉनिटरिंग, गलती का पता लगाने, रिमोट स्विचिंग और एससीएडीए सिस्टम संचार के लिए एकीकृत किया जा सकता है।
इष्टतम प्रदर्शन के लिए, 24kV पोल माउंटेड सर्किट ब्रेकर को निम्नलिखित शर्तों के तहत स्थापित किया जाना चाहिए:
24kV पोल माउंटेड हाई वोल्टेज सर्किट ब्रेकर का मुख्य कार्य क्या है?
इसका उपयोग लोड धाराओं को स्विच करने, ओवरलोड धाराओं को बाधित करने और मध्यम-वोल्टेज बिजली वितरण प्रणालियों में शॉर्ट-सर्किट दोषों को अलग करने के लिए किया जाता है।
क्या सर्किट ब्रेकर को दूर से नियंत्रित किया जा सकता है?
हाँ। वैकल्पिक बुद्धिमान नियंत्रण इकाइयाँ दूरस्थ संचालन, निगरानी, दोष निदान और SCADA संचार का समर्थन कर सकती हैं।
क्या यह सर्किट ब्रेकर सौर और पवन ऊर्जा परियोजनाओं के लिए उपयुक्त है?
हाँ। इसका व्यापक रूप से नवीकरणीय ऊर्जा बिजली संयंत्रों में उपयोग किया जाता है, जिसमें सौर फोटोवोल्टिक फार्म, पवन फार्म और ऊर्जा भंडारण परियोजनाएं शामिल हैं।
SF6 सर्किट ब्रेकर की तुलना में वैक्यूम सर्किट ब्रेकर के क्या फायदे हैं?
वैक्यूम सर्किट ब्रेकर पर्यावरण के अनुकूल हैं, कम रखरखाव की आवश्यकता होती है, लंबे समय तक सेवा जीवन रखते हैं, और एसएफ 6 गैस हैंडलिंग की आवश्यकता को समाप्त करते हैं।
क्या आप OEM और अनुकूलित विशिष्टताओं का समर्थन करते हैं?
हाँ। हम परियोजना आवश्यकताओं के अनुसार अनुकूलित कॉन्फ़िगरेशन, ऑपरेटिंग तंत्र, बुद्धिमान नियंत्रक और ब्रांडिंग सेवाएं प्रदान कर सकते हैं।
