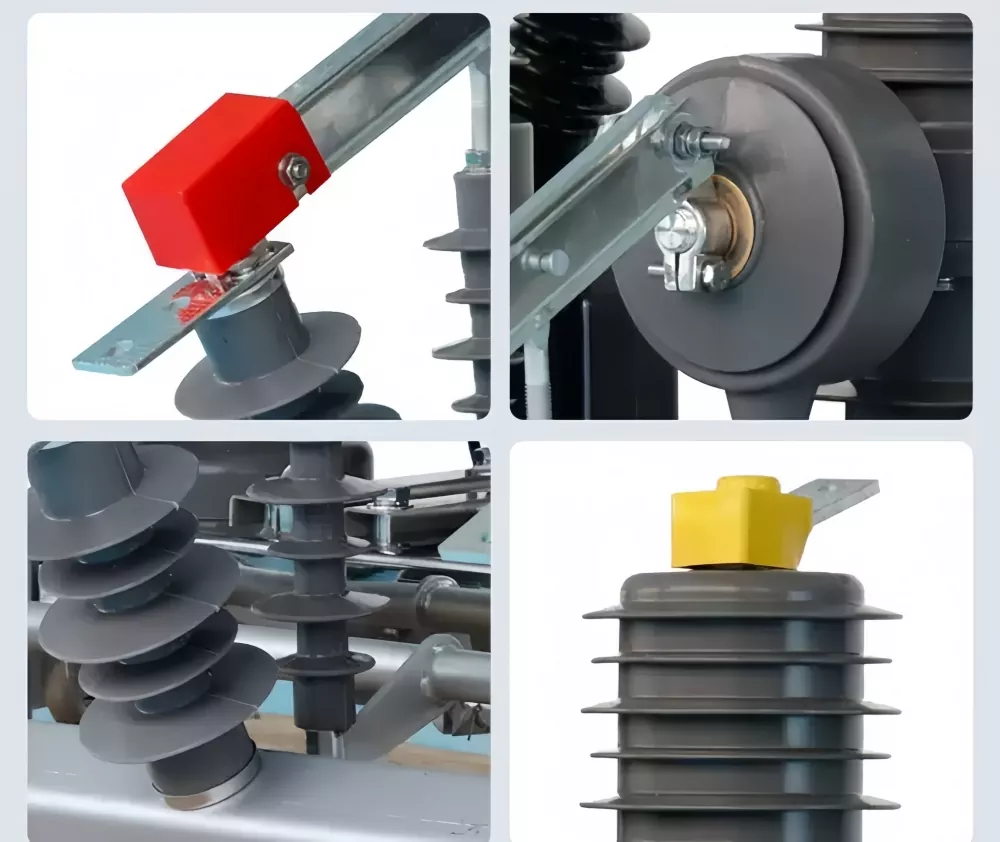

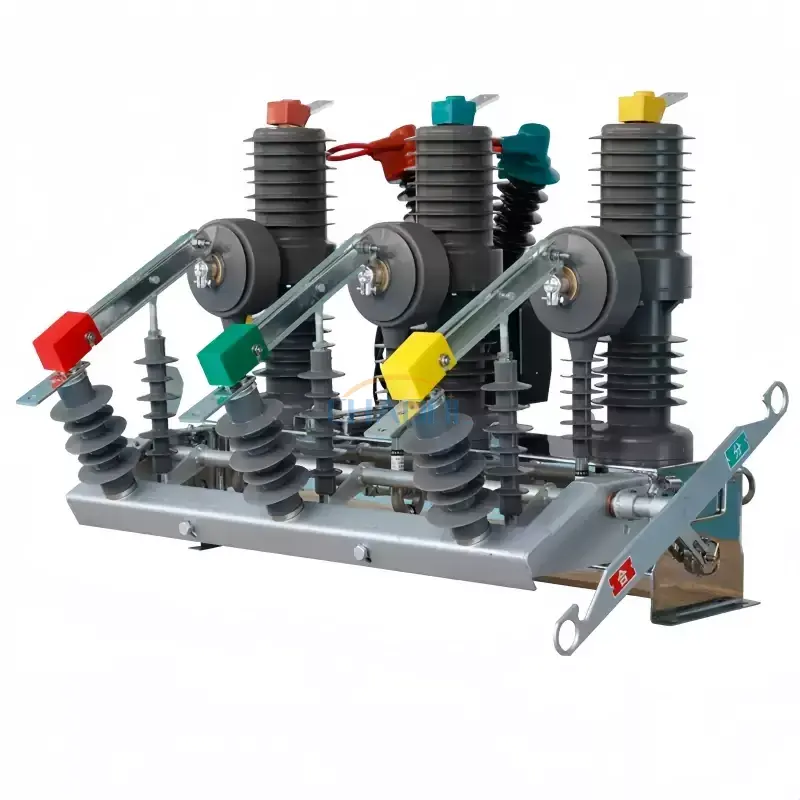

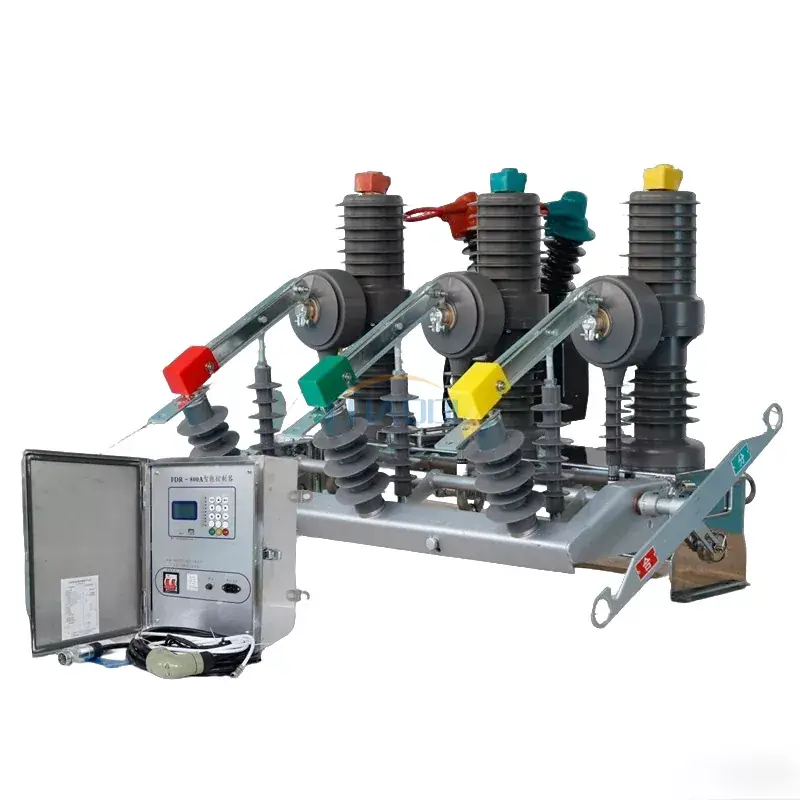

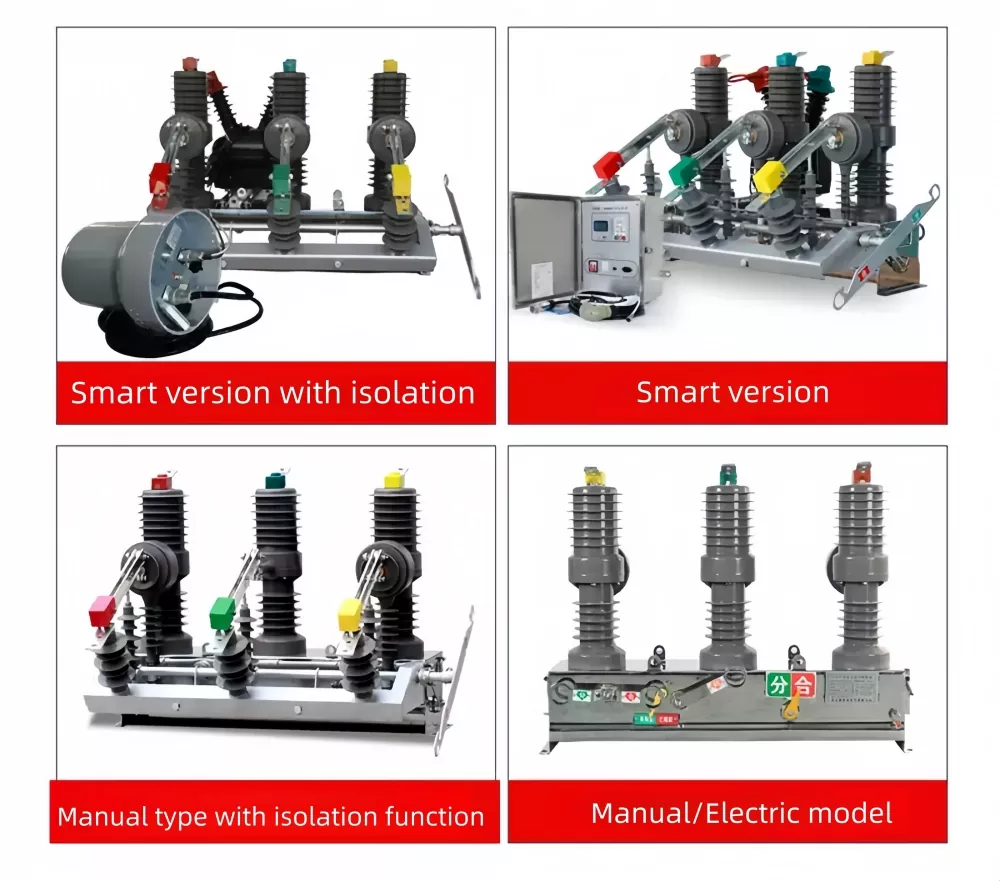

आउटडोर स्थायी चुंबक सर्किट ब्रेकर

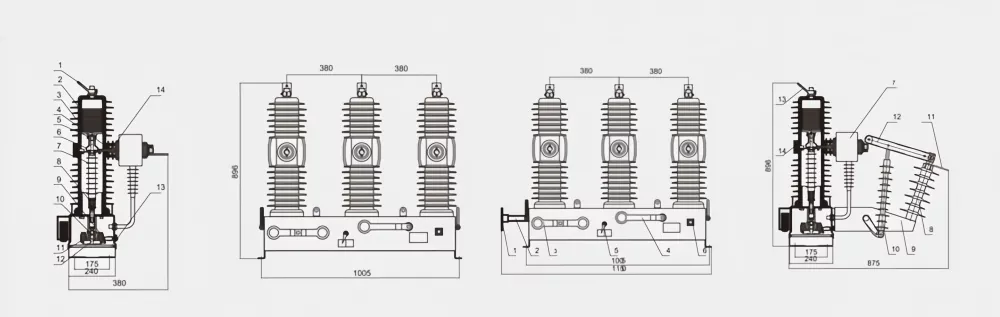

1-ऊपरी आउटलेट

2-वैक्यूम इंटरप्रेटर

3-इन्सुलेट ट्यूब

4-निचली निकास रेखा

5-प्रवाहकीय क्लिप

6-सॉफ्ट कनेक्शन

7-इन्सुलेटिंग पुल रॉड

8-संपर्क दबाव वसंत

9-उद्घाटन वसंत

10-ड्राइवर कनेक्शन बोर्ड

11-मैकेनिज्म आउटपुट शाफ्ट

12-संचालन तंत्र

13-संस्थागत बॉक्स

14-वर्तमान ट्रांसफार्मर

1-ऑपरेटिंग हैंडल

2-पृथक धुरी

3-सर्किट ब्रेकर मैनुअल खोलने और बंद करने वाला हैंडल

4-सर्किट ब्रेकर ऊर्जा भंडारण हैंडल

5-पृथक्करण और संयोजन निर्देश

6-वायरिंग प्लग

7-वर्तमान ट्रांसफार्मर

8-इन्सुलेटर

9-आइसोलेशन रैक

10-इंसुलेटिंग सैंपल रॉड

11-टर्मिनल ब्लॉक (इनपुट साइड)

12-आइसोलेशन ब्लेड

13-टर्मिनल ब्लॉक (आउटपुट अंत)

14-ब्रेकर

प्रोजेक्ट का नाम

पैरामीटर मान

रेटेड वोल्टेज

12/24kV

रेटेड आवृत्ति

50 हर्ट्ज

वर्तमान मूल्यांकित

630/1250ए

रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट

20/25kA

रेटेड पीक वर्तमान का सामना करता है (पीक मूल्य)

50/63kA

रेटेड शॉर्ट-सर्किट वर्तमान शिखर मान बना रहा है

50/63kA

रेटेड संचालन अनुक्रम

0-0.3s-CO-180s-CO

यांत्रिक जीवन

10,000 बार

रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट और ब्रेकिंग ऑपरेशन की संख्या

20 बार

सेकेंडरी सर्किट के लिए 1 मिनट की पावर फ्रीक्वेंसी वोल्टेज परीक्षण का सामना करती है

2kV

बिजली का आवेग वोल्टेज शिखर मान का सामना करता है

125/145kA

वज़न

115 किग्रा
